Istotność sił wewnętrznych

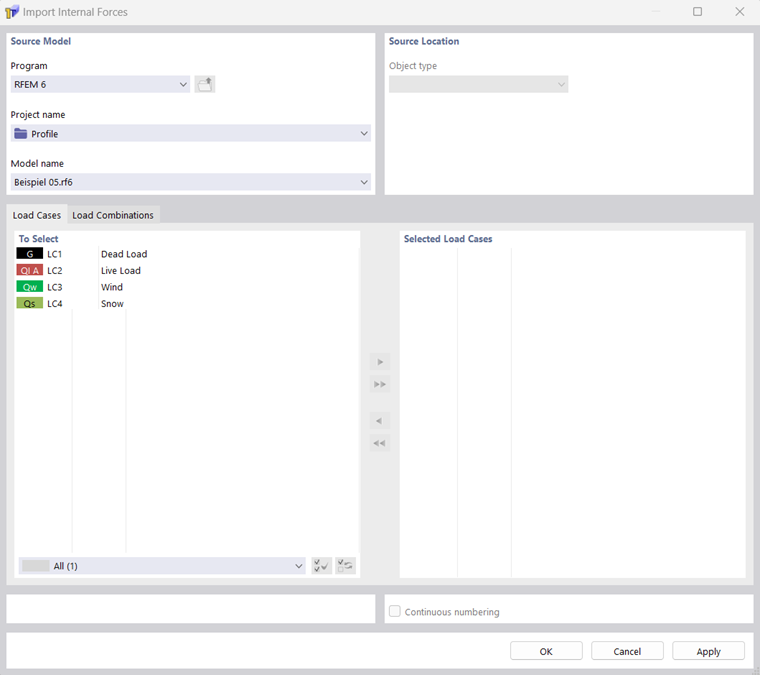

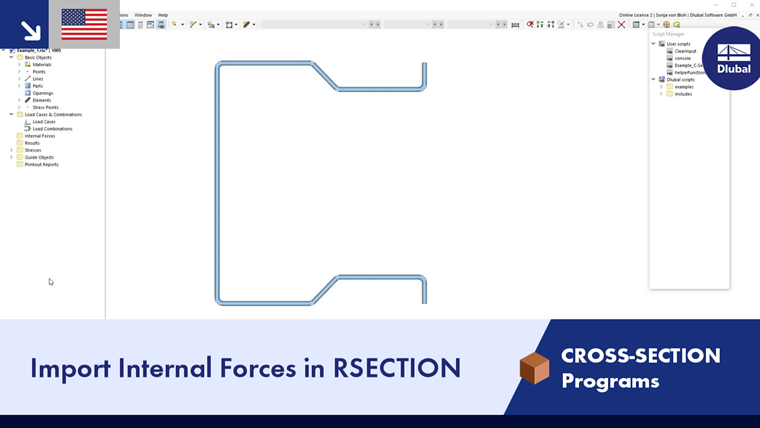

Siły wewnętrzne można importować z programu RSTAB lub RFEM.

Model źródłowy

W sekcji 'Model źródłowy' należy zdefiniować model, z którego mają zostać zaimportowane siły wewnętrzne. Model można wybrać w centrum firmy Dlubal lub w oknie dialogowym 'Otwórz ' w systemie Windows.

Po wybraniu programu 'RFEM 6' lub 'RSTAB 9' z 'programu' struktura katalogów firmy Dlubal jest importowana do pola listy 'Nazwa projektu' polu wartości. W polu listy 'Nazwa modelu' wyszczególnione są wszystkie pliki programu RFEM/RSTAB 9 z wybranego projektu.

Alternatywnie, można zdefiniować model w oknie dialogowym 'Otwieranie' po wybraniu opcji 'Plik' w polu listy 'Program'.

Informacje

Aby możliwe było zaimportowanie sił wewnętrznych, wraz z wynikami należy zapisać odpowiedni plik w programie RFEM 6 lub RSTAB.

Lokalizacja źródłowa

Z listy 'Typ obiektu' można określić, czy mają zostać zaimportowane siły wewnętrzne przekrojów czy prętów.

W przypadku wyboru typu obiektu 'Przekrój ', z listy rozwijanej 'Przekrój ' można wybrać przekrój, którego siły wewnętrzne mają zostać zaimportowane.

W przypadku wyboru typu obiektu 'Pręty ', w polu wprowadzania ' Pręt nr ' należy zdefiniować numery prętów, których siły wewnętrzne mają zostać uwzględnione podczas importu.

Przypadki obciążeń/kombinacje obciążeń

W kolumnie 'Do wyboru' wyszczególnione są wszystkie przypadki/kombinacje obciążeń dostępne w wybranym modelu źródłowym. W celu przeniesienia przypadku obciążeń lub kombinacji obciążeń na listę 'Wybrane przypadki obciążeń' lub 'Wybrane kombinacje obciążeń' można użyć następujących opcji:

  • Dwukrotnie kliknąć przypadek/kombinację obciążeń.
  • Należy wybrać przypadek/kombinację obciążeń lub kilka przypadków/kombinacji obciążeń poprzez wciśnięcie i przytrzymanie wciśniętego klawisza [Ctrl]. Następnie kliknij przycisk Dodać .
Informacje

Można importować tylko siły wewnętrzne obliczonych przypadków obciążeń/kombinacji obciążeń. Nieobliczone przypadki/kombinacje obciążeń są wyróżnione kolorem szarym.

W RSECTION tworzony jest jeden przypadek obciążenia dla każdego zaimportowanego przypadku obciążenia i kombinacji obciążeń. Jeżeli przypadek obciążenia już istnieje, można określić, czy zostanie on nadpisany, czy utworzony inny.
