Vnitřní síly lze importovat z programu RSTAB nebo RFEM.
Zdrojový model

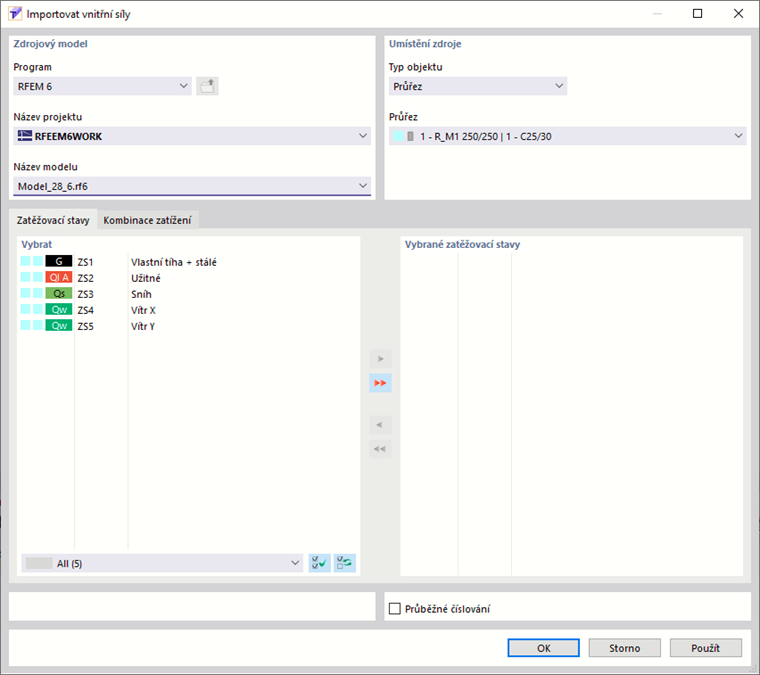

V sekci 'Zdrojový model' je třeba zadat model, ze kterého se mají vnitřní síly importovat. Model můžeme vybrat buď z Dlubal centra nebo z dialogu ' Open '.
Adresářová databáze Dlubal centra se při výběru programu 'RFEM 6' nebo 'RSTAB 9' z 'programu' načte do seznamu ' Název projektu '. seznamu. V seznamu 'Název modelu' se zobrazí všechny soubory vybraného projektu z programu RFEM 6 nebo RSTAB 9.
Další možností je zadat model v dialogu 'Otevřít' systému Windows, pokud v seznamu 'Program' vybereme možnost ' Soubor '.
Umístění zdroje
V rozbalovacím seznamu 'Typ objektu' lze určit, zda se mají importovat vnitřní síly průřezů nebo prutů.
Při výběru typu objektu ' Průřez ' můžeme ze seznamu v poli ' Průřez ' vybrat průřez, jehož vnitřní síly se mají importovat.
Při výběru typu objektu ' Pruty ' je třeba ve vstupním poli ' Číslo prutu ' zadat čísla prutů, jejichž vnitřní síly se mají při importu zohlednit.
Zatěžovací stavy/kombinace zatížení
Ve sloupci 'Výběr' jsou uvedeny všechny zatěžovací stavy/kombinace zatížení, které jsou k dispozici ve vybraném zdrojovém modelu. Pokud chcete převést zatěžovací stav nebo kombinaci zatížení do seznamu 'Vybrané zatěžovací stavy' nebo ' Vybrané kombinace zatížení ', můžete použít následující možnosti:
- Dvakrát klikněte na zatěžovací stav/kombinaci.
- Zatěžovací stav/kombinaci nebo několik zatěžovacích stavů/kombinací vybereme stiskem klávesy [Ctrl]. Poté klikněte na tlačítko
.
V programu RSECTION se vytvoří jeden zatěžovací stav pro každý importovaný zatěžovací stav a kombinaci zatížení. Pokud již některý zatěžovací stav existuje, je možné ho přepsat nebo vytvořit jiný.
