Grafika

Pro svou dokumentaci můžete použít libovolnou grafiku zobrazenou v pracovním okně. Můžete ji odeslat na tiskárnu, integrovat do tiskového protokolu nebo vytisknout jako PDF. V seznamu vybereme požadovanou možnost.

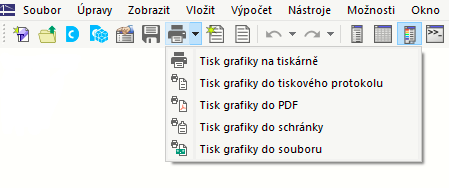

Výběr možnosti pro grafický tisk

Otevře se dialog 'Tisk grafiky'. Pro správné odeslání obrázku na tiskárnu nebo do tiskového protokolu je třeba zkontrolovat nastavení tisku.

Dialogové okno „Grafický tisk“

Nastavení pro obrázky

Pokud chcete změnit přednastavený název obrázku, zaškrtněte políčko 'Uživatelský název'. Poté můžete zadat vlastní popis.

Výstupní protokol

Tato kategorie je k dispozici při tisku grafiky do tiskového protokolu. V seznamu 'Vybrat tiskový protokol' vyberte tiskový protokol, do kterého se obrázek uloží.

Program RSECTION vytiskne obrázek 'Automaticky' v příslušné kapitole. Pokud chcete obrázek zařadit do jiné kategorie, vyberte kapitolu v seznamu 'Vybrat složku'.

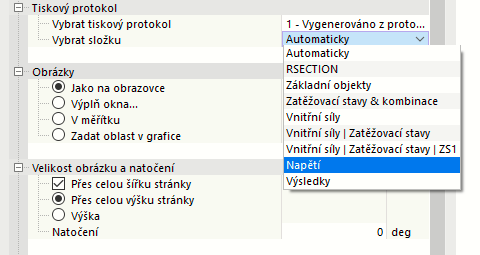

Výběr složky tiskových protokolů pro grafiku

Okno pro tisk

Zde je možné určit, zda se má vytisknout 'Pouze aktuální (okno)' nebo více obrázků. Možnosti tisku několika obrázků jsou popsány v kapitole Vícenásobný tisk .

Obrázky

Tato kategorie udává, v jakém formátu se grafika na listu umístí. Také je zde možné definovat pouze výřez pohledu. Po každé změně je možné zkontrolovat výsledek v náhledu.

• Jako na obrazovce: Použije se stejné měřítko zobrazení jako na monitoru. Lze tak například vytisknout zvětšené detaily nebo zvláštní pohledy.
• Výplň okna: Celkový pohled se zvětší na velikost stránky. Aktuálně nastavený úhel pohledu se použije pro zobrazení celého modelu v dané velikosti obrázku. Tímto způsobem se minimalizují okrajové oblasti okolo obrázku a výřezy se zvětší na velikost celého modelu.
• V měřítku: Obrázek se vytiskne v měřítku, které je zadáno ve vstupním poli. I zde se použije aktuální úhel pohledu. Pomocí tlačítka lze v náhledu definovat oblast pro tisk v měřítku (viz popis níže).
• Zadat oblast v grafice: Vytiskne se uživatelsky definovaná oblast pohledu, kterou lze definovat graficky pomocí okna. Klikněte na tlačítko vedle pole pro výběr. Otevře se pracovní okno s dialogem 'Upravit obrázek protokolu'.

Definování oblasti pro tisk v grafice

Upravte oblast tisku posouváním krajů okna. Další možností je kliknout na tlačítko a zadat okno výběrem dvou libovolných bodů. Se stisknutým tlačítkem myši lze okno posouvat.

Tlačítko nastaví aktuální pohled jako oblast k tisku.

Pokud zrušíme zaškrtnutí políčka 'Oříznout grafiku do vybraného obdélníku', bude obrázek pro tisk v závislosti na nastavení stránky obsahovat také oblasti pohledu, které leží mimo okno obdélníku.

Velikost obrázku a natočení

V této sekci se nastavuje velikost obrázku na papíru. Pokud je zaškrtnuto políčko 'Přes celou šířku stránky', použije se pro tištěný obrázek také jindy volný pruh na levém okraji.

Pokud pro obrázek nechcete použít funkci 'Přes celou výšku stránky', vyberte možnost 'Výška'. Poté je možné definovat poměr výšky grafiky k výšce stránky.

Kvalita obrázku

Tato kategorie slouží k úpravě rozlišení pro tisk. Přednastavena je střední kvalita je 2500 x 2500 pixelů. Při použití vysoké kvality 5000 x 5000 pixelů a 32bitové barevné hloubky se generuje velké množství dat, což může u některých ovladačů tiskárny způsobovat problémy. Proto používejte vysoké rozlišení opatrně.

Chcete-li nastavit kvalitu obrázků ručně, aktivujte volbu 'Uživatelské zadání'.

Barva

Při odesílání výstupu na černobílou tiskárnu je možné pro lepší čitelnost vytisknout 'Text a čáry černě' místo 'Stupně šedi'. Izoplochy a symboly podpor tím nejsou ovlivněny. V tiskovém protokolu se zobrazí barevně.

Okraje obrázku

Pokud chcete upravit okraje okolo obrázku, zaškrtněte políčko 'Nastavení ohraničení'. Poté je možné definovat jednotlivé vzdálenosti.

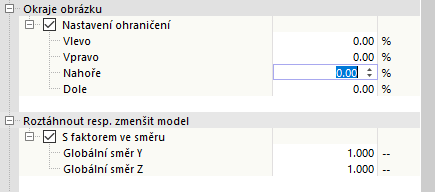

Přizpůsobení okrajů grafiky

Roztáhnout resp. zmenšit model

Pokud chceme model zobrazit zkresleně, je třeba zaškrtnout políčko 'S faktorem ve směru'. Poté lze obrázek pro každý globální směr zmenšovat nebo zvětšovat s faktory jinými než 1 (viz obrázek výše). Takové úpravy jsou zapotřebí spíše ve výjimečných případech.

Velikost textu

Velikost písma závisí na ovladači tiskárny. Pokud jsou tyto texty v grafickém výtisku sotva čitelné nebo se zobrazují příliš velké, je možné změnit faktor zvětšení v této sekci. To je často nutné pro velkoformátové vykreslování.

Velikost symbolu

V závislosti na ovladači tiskárny závisí také velikost symbolů pro body, napěťové body, osové systémy atd. Pokud jsou tyto symboly v grafickém výtisku příliš malé nebo příliš velké, je možné v této sekci upravit faktor zvětšení. Také toto nastavení je užitečné pro velkoformátový tisk na plotru.

Orámování & nadpisový blok

Grafiku lze v tištěné podobě vytisknout bez rámečku (orámování 'Není') nebo ji lze zadat jako 'S rámečkem'.

Pokud má být do obrázku přidán nadpisový blok, je třeba zaškrtnout příslušné políčko. RSECTION vytvoří standardní nadpisový blok s informacemi o projektu a modelu.

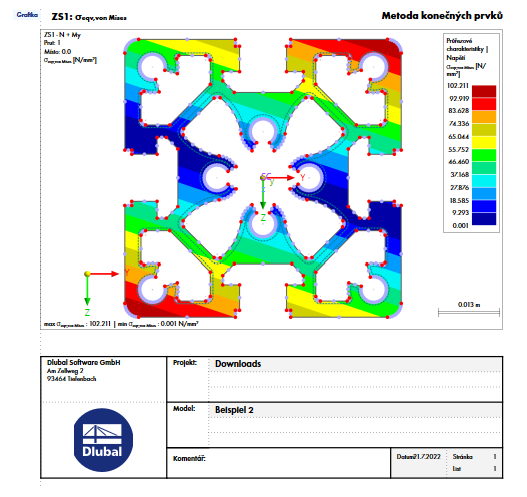

Tisk grafiky s textovým polem

V záložce Nadpisový blok je možné upravit obsah a rozložení nadpisového bloku.

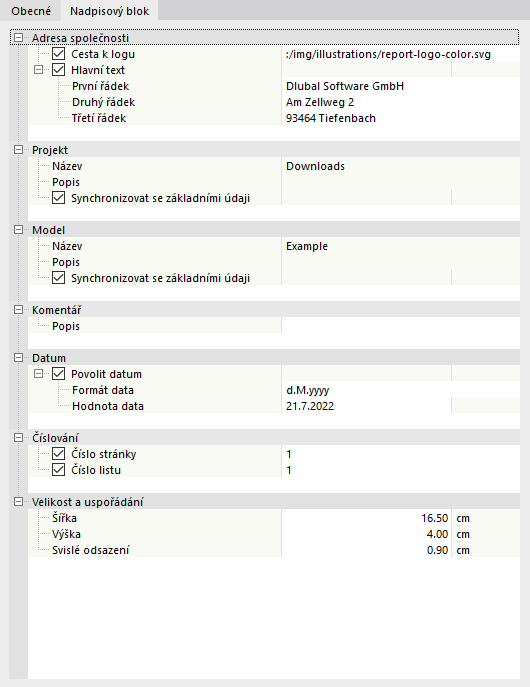

Úprava údajů pro textový blok

Pokud chcete změnit přednastavené názvy a popisy projektu a modelu, zrušte zaškrtnutí políčka 'Synchronizovat se základními údaji'. Následně jsou tato pole přístupná pro zadání uživatelem.

V kategorii 'Velikost a uspořádání' můžeme upravit šířku a výšku záhlaví. Hodnota pro 'Svislé odsazení' udává vzdálenost mezi obrázkem a nadpisem.

Stupnice barev

Tato kategorie je k dispozici, pokud se výsledky zobrazují ve více barvách. V tomto dialogu lze nastavit, zda a jak se mají v tiskovém protokolu zobrazit popisky ovládacího panelu.

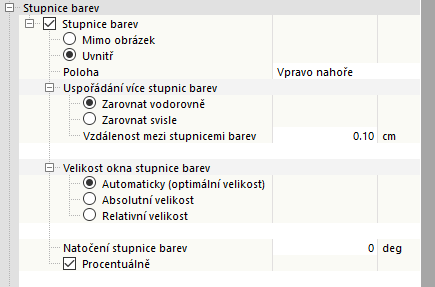

Nastavení měřítka barev pro grafický tisk

Pokud je stupnice barev 'Mimo obrázek', pak se v grafickém okně oddělí pruh a použije se pro legendu. V sekci 'Velikost okna stupnice barev' je možné upravit šířku tohoto pruhu.

Pokud je stupnice barev 'Uvnitř', překrývá část obrázku. 'Polohu' legendy je možné upravit podle možností v seznamu a vybrat tak jiný roh nebo zadat uživatelsky.

' Velikost okna stupnice barev ' se vybere automaticky, aby byla legenda dobře čitelná. Velikost však můžete zadat také v absolutních rozměrech nebo relativně vzhledem k velikosti obrázku.

V případě potřeby lze nastavit 'Natočení stupnice barev'. Použijte možnosti v seznamu.

Pokud v legendě nepotřebujete procentuální údaje, zrušte zaškrtnutí políčka 'Procentuálně'.

Barva renderovaných objektů

Zaškrtávací políčko 'Panel barev renderovaných objektů' určuje, zda se pro tisk v grafice zobrazí legenda se specifikací barev pro vlastnosti objektů.

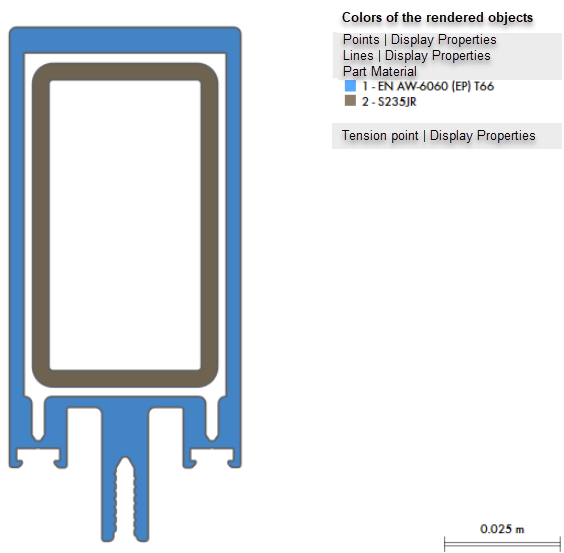

Tisková sestava zobrazující barevný panel vykreslených objektů
