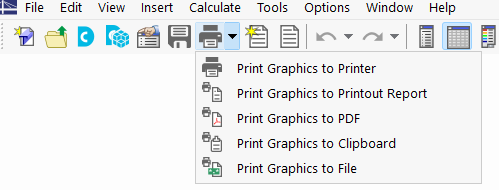

Puede utilizar cualquier gráfico mostrado en la ventana de trabajo para su documentación. De esta forma, puede enviar gráficos a la impresora, integrarlos en el informe o imprimirlos como PDF. Seleccione la opción apropiada en el botón lista
.

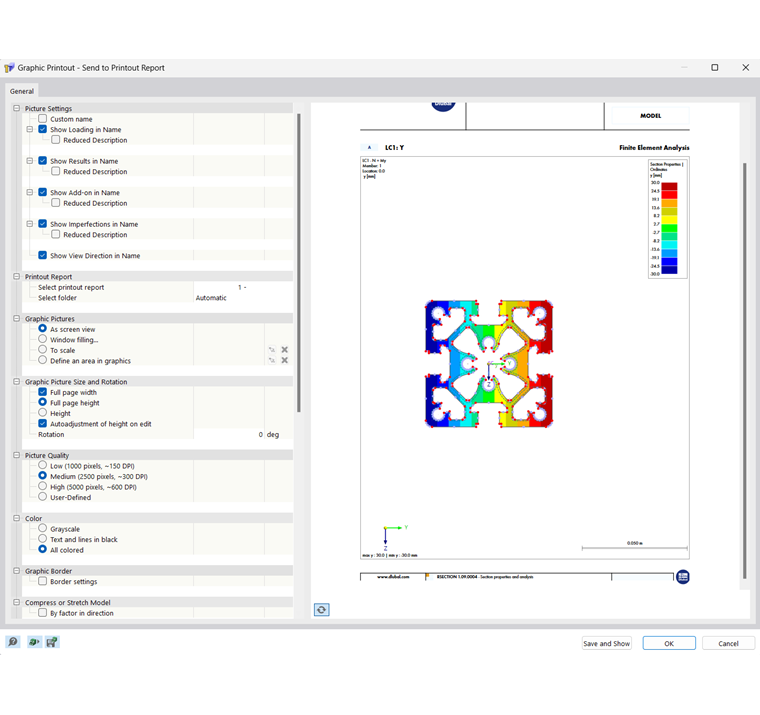

Aparece el cuadro de diálogo 'Copia impresa gráfica'. Especifique la configuración de impresión de la imagen para transferirla adecuadamente a la impresora o al informe.
Configuración de la imagen
Si desea cambiar el título predeterminado del gráfico, marque la casilla de verificación 'Personalizar nombre'. Luego, puede escribir su propia descripción.
Informe

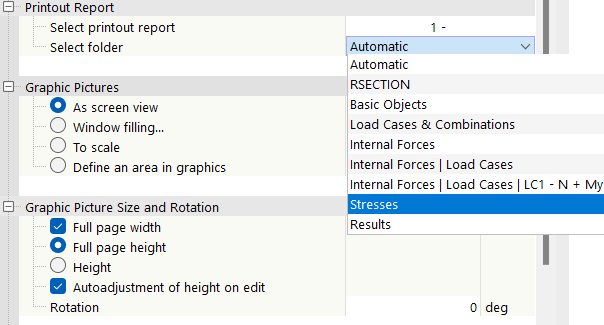

Esta categoría está disponible cuando envía el gráfico al informe. En la lista 'Seleccionar informe', elija el informe donde se almacenará el gráfico.
RSECTION imprime el gráfico 'Automáticamente' en el capítulo asociado. Si desea asignar el gráfico a una categoría determinada, seleccione el capítulo en la lista 'Seleccionar carpeta'.
Ventana a imprimir
En esta categoría, puede especificar si desea imprimir 'Solo la actual' o varias imágenes. Las opciones para imprimir varios gráficos se describen en el capítulo Multiimpresión .
Imágenes del gráfico
Esta categoría controla el formato en el que se coloca el gráfico en la hoja. También es posible definir solo una parte de la vista. Después de cada cambio, puede comprobar los datos en la vista previa.
- Como la vista de pantalla: Se utiliza la misma escala de visualización que en el monitor. Esto le permite imprimir áreas ampliadas o vistas especiales.
- Ocupar espacio de ventana: La vista en su totalidad se ajusta al tamaño de la página. El ángulo de visión establecido actualmente se usa para mostrar todo el modelo a Tamaño de imagen del gráfico especificado. De esta forma, las áreas de los bordes alrededor del gráfico se minimizan o las secciones se extienden para mostrar todo el modelo.
- A escala: El gráfico se imprime a la escala que defina en el cuadro de texto. De nuevo, se usa el ángulo de vista actual. Utilice el botón
para definir un área de la vista para la copia impresa a escala (véase la siguiente descripción). - Definir un área en el gráfico: Se imprime un área de la vista definida por el usuario, que puede definir gráficamente a través de la ventana. Haga clic en el botón

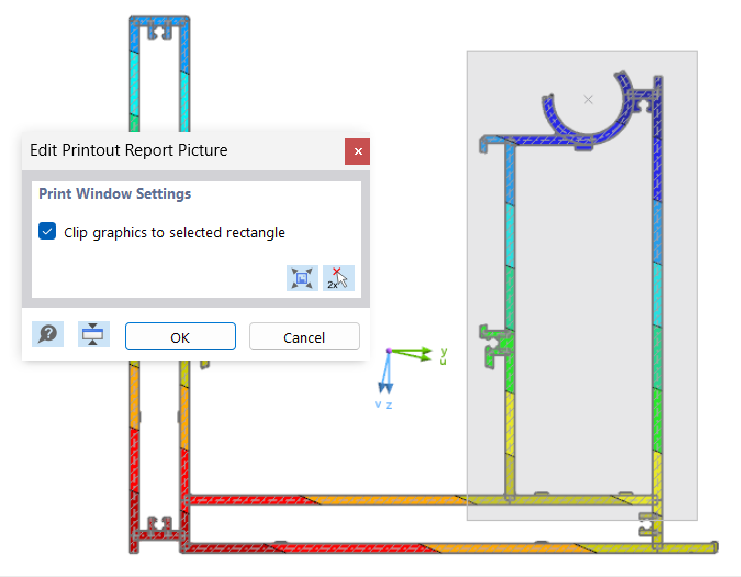

junto al campo de selección. Aparece la ventana de trabajo con el cuadro de diálogo 'Editar imagen del informe'.
Ajuste el área a imprimir moviendo los bordes de la ventana. Alternativamente, use el botón
para definir la ventana haciendo clic en dos puntos cualesquiera. Puede mover la ventana manteniendo pulsado el botón del ratón.
El botón
establece la vista actual como el área a imprimir.
Si desactiva la casilla de verificación 'Recortar gráfico del rectángulo seleccionado', la imagen que se va a imprimir también incluye áreas de la vista que se encuentran fuera de la ventana del rectángulo, según la configuración de la página.
tamaño de imagen gráfica y giro
La configuración en esta sección del directorio define el tamaño del gráfico en la hoja. Si la casilla de verificación 'Ancho de página completa' está marcada, la columna del margen izquierdo también se usa para la imagen impresa.
Si no desea utilizar la 'Altura de página completa' para el gráfico, seleccione la opción 'Altura'. Luego, puede definir la relación de altura del área gráfica en relación con la altura de la página.
Calidad de la imagen
Esta categoría le ayuda a ajustar la resolución para imprimir. La calidad media está preestablecida en un máximo de 2500 x 2500 píxeles. Al utilizar una alta calidad de 5000 x 5000 píxeles y una profundidad de color de 32 bits, se genera una gran cantidad de datos, lo que puede causar problemas para algunos controladores de impresora. Por lo tanto, utilice la alta resolución con precaución.
Para definir la calidad de la imagen manualmente, active la opción 'Definida por el usuario'.
Color
Al enviar información a una impresora monocromática, puede imprimir el 'Texto y líneas en negro' en lugar de 'Escala de grises' para mejorar la legibilidad. Las isosuperficies y los símbolos de soporte no se ven afectados. Aparecen en color en la copia impresa.

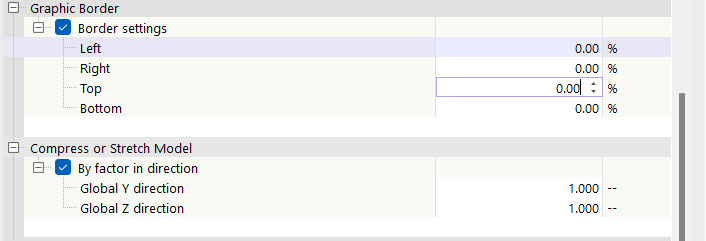

Borde del gráfico
Si desea ajustar los márgenes alrededor de la imagen, seleccione la casilla de verificación 'Configuración del borde'. Luego, puede definir las distancias por separado.
Comprimir o estirar el modelo
Si desea mostrar el modelo de forma distorsionada, marque la casilla de verificación 'Con factor en dirección'. Luego, puede comprimir o estirar el gráfico mediante factores distintos de 1 para cada dirección global (véase la imagen anterior). Sin embargo, de esta forma sólo se puede requerir la personalización de la configuración en casos excepcionales.
Tamaño del texto
El tamaño de la fuente depende del controlador de la impresora. Si estos textos son apenas legibles en la copia impresa gráfica o aparecen sobredimensionados, puede cambiar el factor de escala en esta sección del directorio. A menudo es necesario para el trazado de gran formato.
Tamaño del símbolo
El tamaño de los símbolos para puntos, puntos de tensión, sistemas de ejes, etc. también depende del controlador de la impresora. Si estos símbolos aparecen demasiado pequeños o demasiado grandes en la copia impresa gráfica, puede ajustar el factor de escala en esta sección del directorio. La configuración es útil para trazar.
Marco y bloque de título
El gráfico se puede imprimir en la copia impresa sin ningún marco ('Sin') o se puede 'Con marco'.

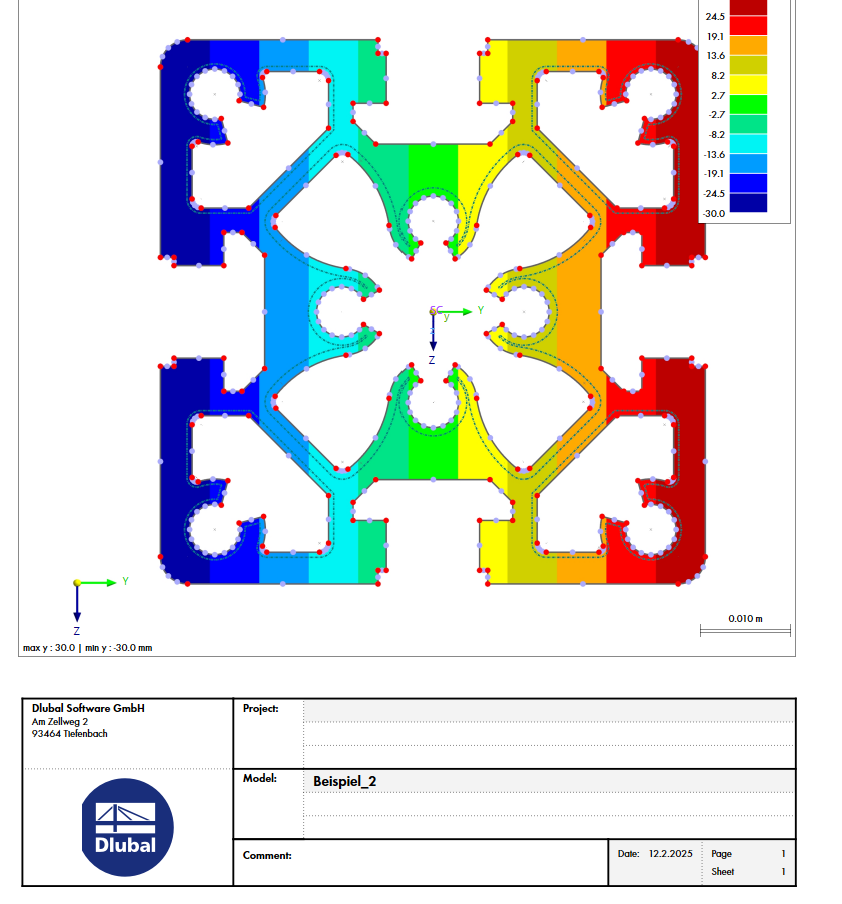

Si desea agregar un bloque de título al gráfico, marque la casilla de verificación correspondiente. RSECTION crea un bloque de título estándar con la información del proyecto y del modelo.

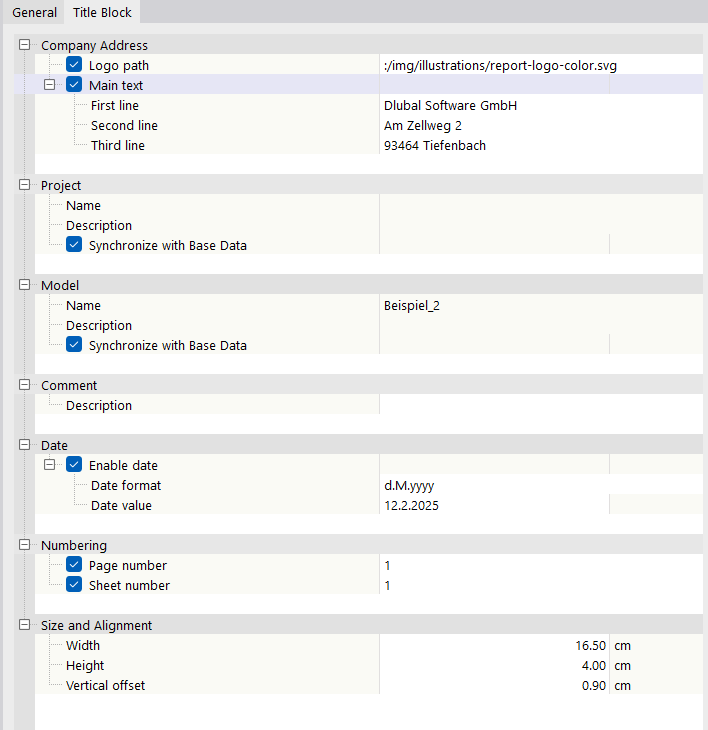

En la pestaña Bloque de título, puede ajustar el contenido y la disposición del bloque de título.
Si desea cambiar el proyecto preestablecido y las descripciones del modelo, desactive las casillas de verificación 'Sincronizar con los datos básicos'. Luego, los campos se vuelven accesibles para las entradas definidas por el usuario.
En la categoría 'Tamaño y alineación', puede ajustar la anchura y altura del bloque de título. El valor de 'Desviación vertical' describe la distancia entre el gráfico y el bloque de título.

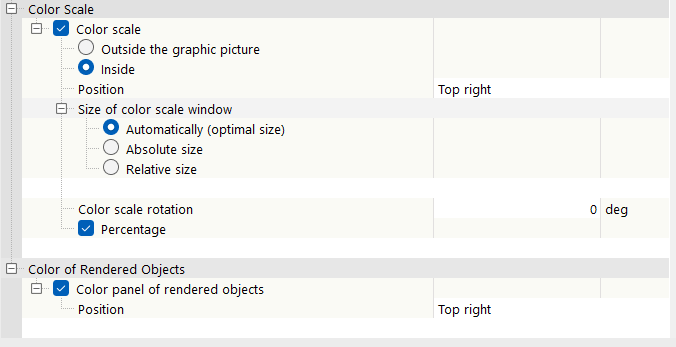

Escala de colores
Esta categoría está disponible cuando los resultados se muestran en varios colores. Defina si y cómo se muestra la leyenda del panel de control en la copia impresa gráfica.
Si la escala de colores está 'Fuera de la imagen del gráfico', se separa una franja de la ventana gráfica y se usa para la leyenda. Puede ajustar el ancho de la franja en la entrada 'Tamaño de la ventana de escala de colores'.
Si la escala de colores es 'Interior', se superpone a una parte de la imagen. Puede ajustar la 'Posición' de la leyenda con las entradas de la lista, definiendo una esquina diferente.
El 'Tamaño de la ventana de escala de colores' se selecciona automáticamente para que la leyenda sea fácil de leer. Sin embargo, también puede especificar el tamaño en dimensiones absolutas o en relación con el tamaño de la imagen.
Si es necesario, puede establecer una 'Rotación de la escala de colores'. Utilice las entradas de la lista.
Si no necesita los porcentajes en la leyenda, desmarque la casilla de verificación 'Porcentaje'.

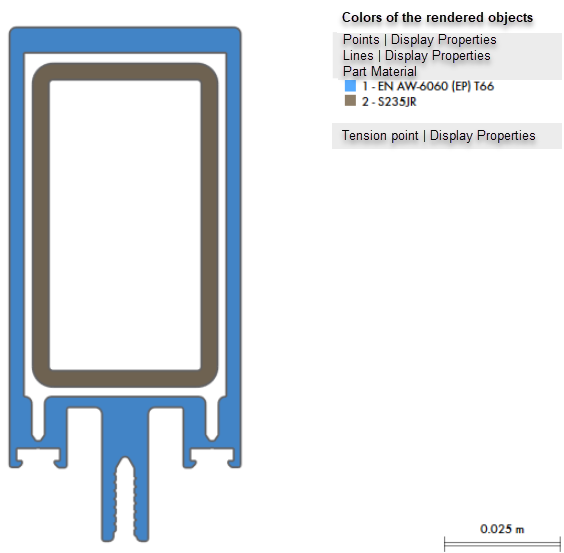

Color de objetos renderizados
La casilla de verificación 'Panel de color de los objetos renderizados' controla si la leyenda aparece en la copia impresa para gráficos con especificaciones de color establecidas para las propiedades del objeto.
