Panele usztywniające pręty

Panel usztywniający jest uwzględniany przy określaniu momentu krytycznego w sprężystości lub współczynnika obciążenia krytycznego dla zwichrzenia, jeżeli jest on wyznaczany za pomocą wewnętrznego solwera wartości własnych. Zostaje przy tym zastosowana sprężyna translacyjna, która jest stała na całej długości pręta lub zbioru prętów.

W ten sposób w przypadku zwichrzenia elementów kratownicy można uwzględnić sztywność na ścinanie stężenia usztywniającego lub pokrycia dachowego.

Typ definicji

Na liście dostępne są różne typy paneli usztywniających:

• Blacha trapezowa
• Stężenie
• Blacha trapezowa i stężenie
• Definiowanie S-prov

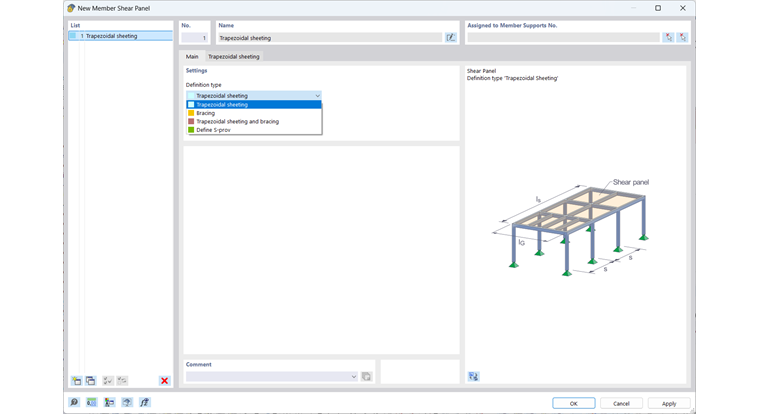

Okno dialogowe "Panel usztywniający pręta", zakładka "Podstawowe"

Definiowanie S-prov

Obecnie nadal konieczne jest ręczne obliczenie sztywności panelu usztywniającego. Przykład można znaleźć w tym artykule technicznym:

• Wyboczenie giętno-skrętne w konstrukcjach drewnianych. | Przykłady 2]

Wymagane są następujące dane:

• Sztywność panelu usztywniającego
• Długość belki

Okno dialogowe 'Pręt podpole', zakładka 'Zdefiniuj S-istniejący'

Na podstawie podłoża prętowego sztywność panelu usztywniającego można przeliczyć w następujący sposób:

Długość belki jest pobierana automatycznie ze zbioru prętów lub prętów. W celu ręcznego zdefiniowania długości belki należy odznaczyć pole wyboru 'Zdefiniuj długość automatycznie'.

Przypisanie do pręta lub zbioru prętów

Panele usztywniające pręta można przydzielić do podpór prętowych. Za pomocą okna dialogowego edycji Pomoc techniczna . W tym celu należy wybrać fikcyjną sztywność "Panel usztywniający w y" lub "Panel usztywniający w z" na liście "Nieliniowość/Fikcyjne sztywności" w zakładce "Główne".

Okno dialogowe "Nowa podpora prętowa", zakładka "Ogólne"

W zakładce „Panel usztywniający – y” lub „Panel usztywniający – z” można następnie przypisać żądany panel usztywniający.

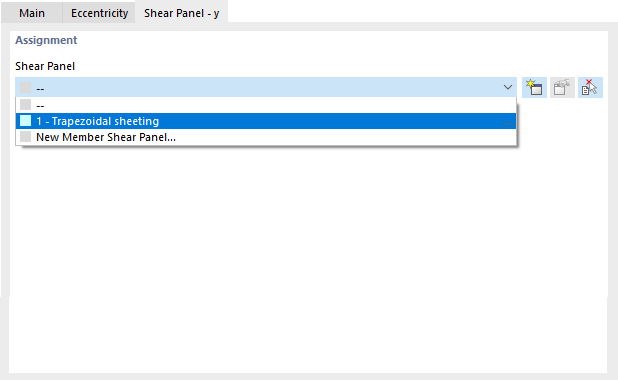

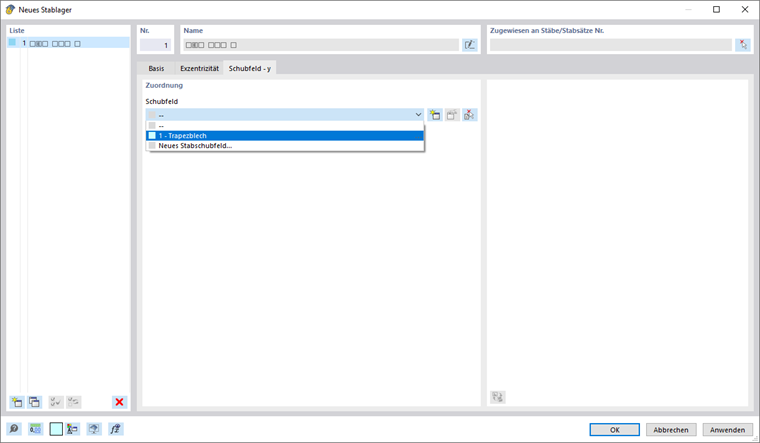

Okno dialogowe "Nowa podpora pręta", zakładka "Panel usztywniający - y"

Panel usztywniający pręta można również przypisać graficznie do podpora pręta w oknie dialogowym edycji panelu usztywniającego pręta, klikając przycisk edytować. Płyta usztywniająca musi być jednak już przypisana do podpora pręta.

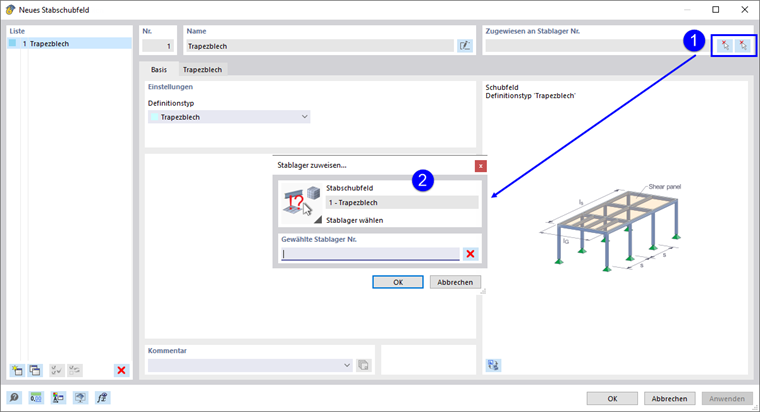

Okno dialogowe "Nowy panel usztywniający pręta", Przypisz podporę pręta

Podpory prętowe ze zdefiniowanymi w nich panelami usztywniającymi są następnie przydzielane do prętów lub do nadrzędne zbiory prętów. Przydzielić podporę prętową za pomocą okna dialogowego edycji pręta lub zbioru prętów, wybierając opcję w oknie dialogowym Podpora prętowa lub za pomocą tabeli danych wejściowych.

Położenie panelu usztywniającego na przekroju

Położenie panelu usztywniającego na przekroju można określić w zakładce „Mimośród” w " Podpora prętowa”.

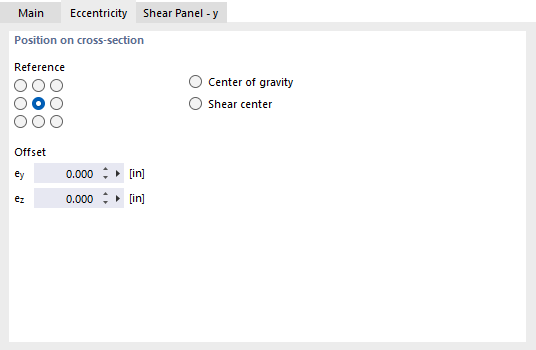

Okno dialogowe "Nowa podpora prętowa", zakładka "Mimośród"

Dziewięć pól wyboru „Odniesienie“ symbolizuje charakterystyczne miejsca na przekroju. Środkowy punkt stanowi środek ciężkości, a osiem punktów brzegowych stanowi przecięcie osi pręta y i z z liniami brzegowymi prostokąta opisującego przekrój.

Punkty odniesienia dla mimośrodu obciążenia na asymetrycznym przekroju

Oprócz dziewięciu pól wyboru jako punktów odniesienia można również użyć środka ciężkości i środka ścinania.

"Odsunięcie" można zdefiniować ręcznie w poniższych polach. Odległości odnoszą się do lokalnych osi pręta y i z.

Panel usztywniający jest umieszczany przy użyciu odsunięcia o zdefiniowanej odległości od wybranego punktu odniesienia przekroju.
