Paneles de cortante en barras

Un panel de cortante se tiene en cuenta al determinar el momento crítico elástico o el factor de carga crítica para pandeo lateral, si esto se determina mediante el solucionador de valores propios internos. Se aplica un muelle traslacional que es constante en toda la barra o conjunto de barras.

Por lo tanto, es posible considerar la rigidez a cortante de un arriostramiento de refuerzo o un revestimiento de cubierta para el pandeo lateral de las barras de la cercha.

Importante

Los paneles de cortante de la barra no tienen efecto en el análisis estructural ni de estabilidad. Con el modificación de la estructura, también puede considerar los paneles de cortante en barras para este análisis.

Tipo de definición

Hay varios tipos de paneles de cortante disponibles para su selección en la lista:

Importante

Los tipos de Chapa y arriostramiento trapezoidal, así como Chapa y arriostramiento trapezoidal, no están diseñados para estructuras de madera y no se deben usar. Por lo tanto, este manual solo describe la definición del tipo S-exist.

Definir S-exist

Actualmente, todavía es necesario calcular la rigidez del panel de cortante manualmente. Puede encontrar un ejemplo en este artículo técnico:

Para ello se necesita la siguiente información:

  • Rigidez del panel de cortante
  • Longitud de la viga

Basándose en la cimentación de la barra, la rigidez del panel de cortante se puede convertir de la siguiente manera:

La longitud de la viga se adopta automáticamente de la barra o conjunto de barras. Desactive la casilla de verificación "Definir longitud automáticamente" si desea especificar la longitud de la viga manualmente.

Asignación a una barra o conjunto de barras

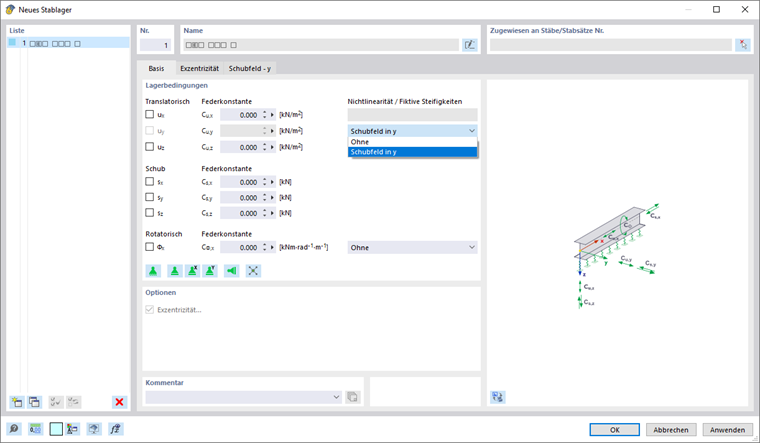

Los paneles de cortante en barras se pueden asignar a los apoyos en barras. Puede asignar paneles de cortante en barras a uno o más apoyos en barras utilizando el cuadro de diálogo de edición de la soporte. Para hacer esto, seleccione la rigidez ficticia "Panel de cortante en y" o "Panel de cortante en z" en la lista "No linealidad/Rigideces ficticias" de la pestaña "Datos principales".

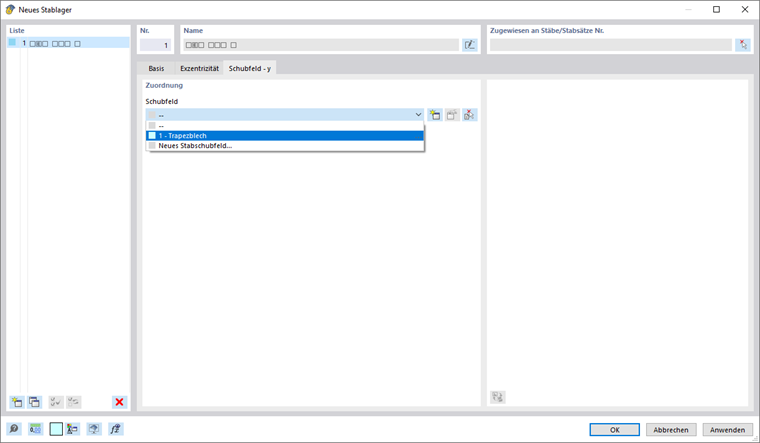

En la pestaña "Panel de cortante – y" o "Panel de cortante – z", puede asignar el panel de cortante que desee.

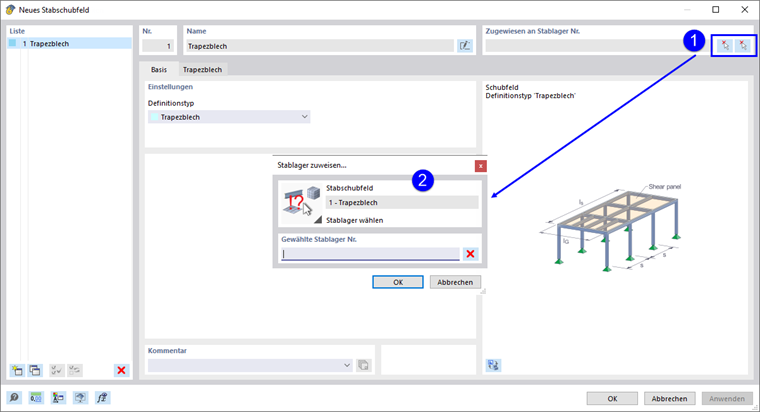

También puede asignar gráficamente el panel de cortante en barra a un apoyo en barra en el cuadro de diálogo de edición de el panel de cortante en barra haciendo clic en el botón Seleccionar objetos en el gráfico editar. Sin embargo, el panel de cortante ya debe estar asignado al apoyo en barra.

Los apoyos en barra con los paneles de cortante en barra definidos en ellos se asignan a las barras o a los conjuntos de barras de nivel superior. Asigne el apoyo en barra utilizando el cuadro de diálogo de edición de la barra o conjunto de barras, la selección desde el cuadro de diálogo Apoyo en barra o mediante la tabla de entrada.

Posición del panel de cortante en la sección

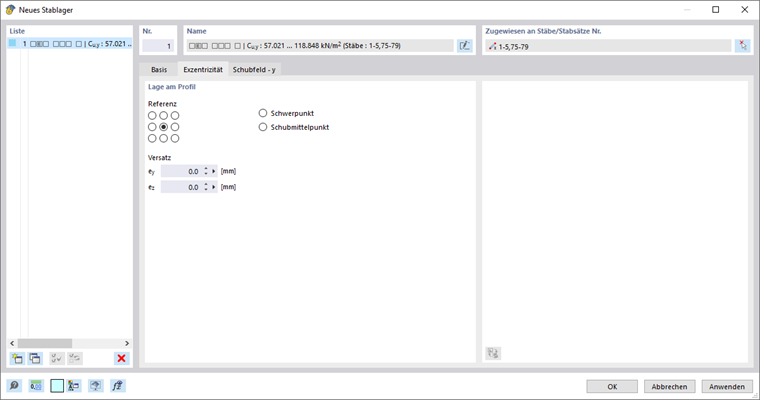

Puede especificar la posición del panel de cortante en la sección en la pestaña "Excentricidad" de la " "Apoyo en barra" en el cuadro de diálogo.

Las nueve casillas 'Referencia' simbolizan posiciones distintivas en la sección. El punto medio representa el centro de gravedad, los ocho puntos de borde representan las intersecciones de los ejes y y z de la barra con las líneas de borde de un rectángulo que circunscribe la sección.

Además de las nueve casillas de verificación, también puede usar el centro de gravedad y el centro de cortante como punto de referencia.

Puede definir la "desviación" manualmente en los cuadros de texto a continuación. Las distancias se refieren a los ejes y y z locales de barras.

El panel de cortante se posiciona utilizando el desfase de la distancia definida desde el punto de referencia seleccionado en la sección.
