Smyková pole prutů

Smykové pole se zohledňuje při stanovení pružného kritického momentu nebo součinitele kritického zatížení pro klopení, pokud je stanoveno pomocí interního řešiče vlastních čísel. Použije se translační pružina, která je konstantní po celém prutu nebo sadě prutů.

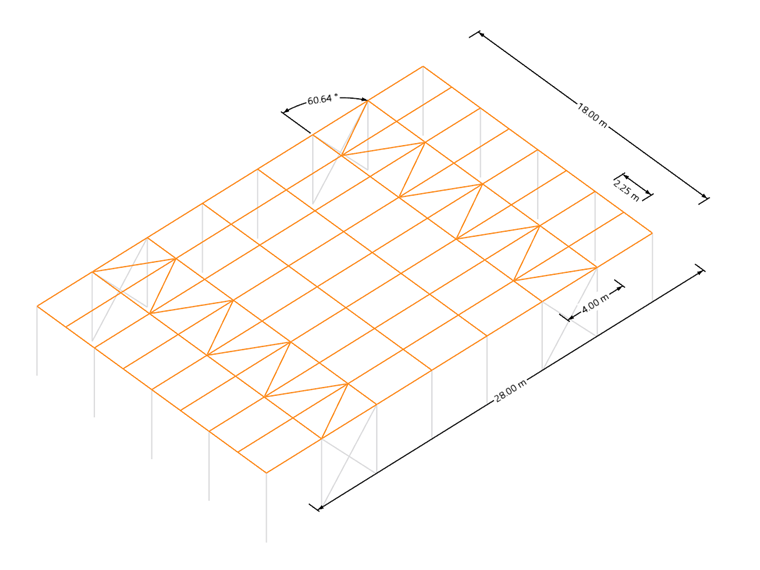

Lze tak zohlednit smykovou tuhost ztužení nebo střešního pláště pro klopení příhradových prutů.

Typ zadání

V seznamu jsou k dispozici různé typy smykových polí:

• Trapézový plech
• Ztužení
• Trapézový plech a ztužení
• Definice S-prov

01 Dialog 'Smykové pole prutu', záložka 'Základní údaje'

Definovat S-návr

V současné době je stále nutné spočítat tuhost smykového pole ručně. Příklad najdete v tomto odborném článku:

• Klopení dřevěných konstrukcí. | Příklady 2]

K tomu jsou zapotřebí následující informace:

• Tuhost smykového pole
• Délka nosníku

02 Dialog 'Smykové pole prutu', záložka 'Zadat S-exist'

Na základě uložení prutu lze tuhost smykového pole přepočítat následovně:

Délka nosníku se automaticky převezme z prutu nebo sady prutů. Pokud chcete délku nosníku zadat ručně, deaktivujte zaškrtávací políčko "Definovat délku automaticky".

Přiřazení prutu nebo sadě prutů

Smyková pole prutů lze přiřadit podporám prutů. Smyková pole prutů lze přiřadit jedné nebo více podporám prutů pomocí dialogu pro úpravu podpora. Za tímto účelem je třeba v seznamu "Nelinearita/Fiktivní tuhosti" v záložce "Základní údaje" vybrat fiktivní tuhost "Smykové pole v y" nebo "Smykové pole v z".

03 Dialog "Nová prutová podpora", záložka "Obecné"

V záložce "Smykové pole - y" nebo "Smykové pole - z" pak můžete přiřadit požadované smykové pole.

04 Dialog "Nová prutová podpora", záložka "Smykové pole - y"

Smykové pole prutu můžete také graficky přiřadit prutové podpoře v dialogu pro úpravu smykové pole prutu kliknutím na tlačítko a uložit informace o systému do souboru. Smykové pole však musí být již přiřazeno k prutové podpoře]].

06 Dialog "Nové smykové pole prutu", Přiřadit prutovou podporu

prutové podpory se zadanými smykovými poli prutů se pak přiřadí buď prutům, resp . nadřazených sad prutů. Přiřaďte prutovou podporu prutové podpory pomocí dialogu pro úpravu prutu nebo sady prutů, z dialogu Prutová podpora nebo pomocí vstupní tabulky.

Poloha smykového pole na průřezu

Polohu smykového pole na průřezu lze zadat v záložce "Excentricita" v " Dialog Prutová podpora".

07 Dialog „Nová prutová podpora“, záložka „Excentricita“

Devět ovládacích polí 'vtaženo na' symbolizuje výrazná místa na průřezu. Střední bod představuje těžiště, osm okrajových bodů představuje průsečíky os prutu y a z s hraničními liniemi obdélníku, který opisuje průřez.

08 Referenční body pro excentricitu zatížení na asymetrickém průřezu

Kromě devíti zaškrtávacích políček lze jako vztažný bod použít také těžiště a střed smyku.

"Odsazení" můžete zadat ručně v polích níže. Vzdálenosti se vztahují k lokálním osám prutu y a z.

Smykové pole se umístí pomocí odsazení definované vzdálenosti od vybraného referenčního bodu v průřezu.
