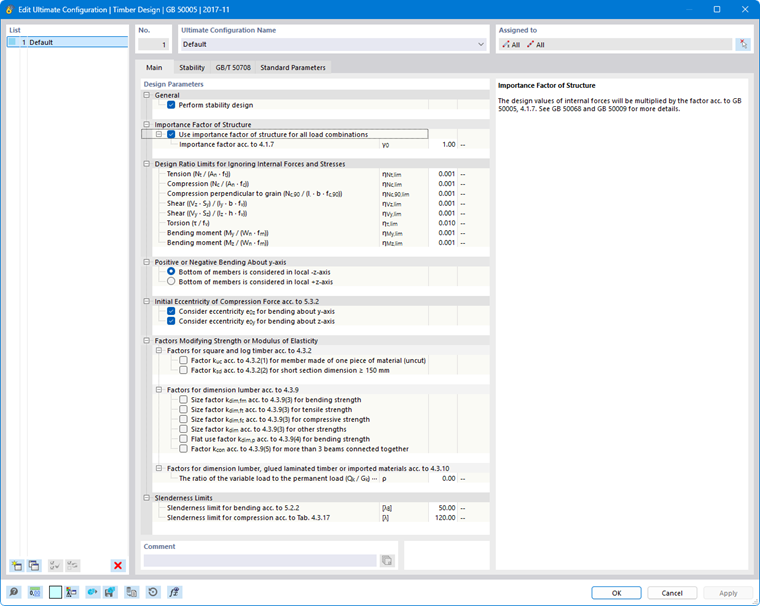

Dans l’onglet Barres | Base de la boîte de dialogue 'Configuration pour l’ELU' ou 'Configuration de résistance', vous définissez les paramètres de base pour la vérification des barres et des ensembles de barres.
Les 'Paramètres de vérification' sont répartis en plusieurs catégories qui varient selon la norme de vérification. Les sections suivantes décrivent les paramètres de ces normes :

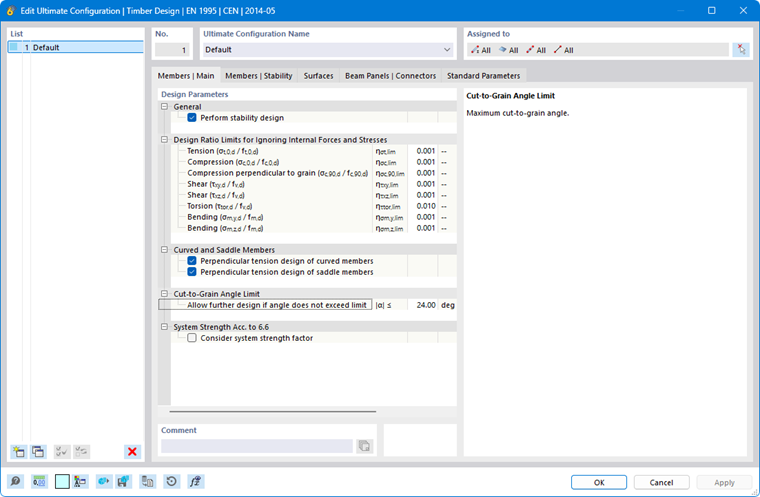

EN 1995
Général
La case à cocher « Effectuer l’analyse de stabilité » contrôle si, en plus des vérifications de section, une analyse de stabilité contre le flambement par flexion ou le déversement doit également être effectuée. Vous devez décocher la case si vous ne souhaitez pas effectuer d’analyse de stabilité ou si vous avez déjà pris en compte les effets de stabilité dans le calcul des efforts internes (par exemple via une analyse du second ordre avec imperfections et/ou réduction de rigidité).
Si l’analyse de stabilité est activée, des longueurs efficaces doivent être définies et assignées aux barres ou ensembles de barres concernés. Si ce n’est pas le cas, aucune analyse de stabilité n’est possible. Un message correspondant apparaît après le calcul dans le tableau de résultats Erreurs & Avertissements. Les tirants en sont exclus car ils ne supportent que des efforts de traction et ne nécessitent pas d’analyse de stabilité.
Limites de taux de travail pour ignorer les efforts internes et les contraintes
Les normes de vérification, souvent conçues pour des calculs manuels, contiennent des formules de vérification ou des conditions d’interaction qui ne sont souvent prévues que pour certaines combinaisons d’efforts internes. Dans le cadre du calcul de structure sur modèle 3D, on obtient cependant généralement de très petites valeurs pour les efforts internes. Bien qu'elles soient insignifiantes du point de vue de l'ingénieur pour la capacité portante, le strict respect de la norme de vérification peut empêcher certaines vérifications ou imposer l'utilisation de formules d'interaction plus défavorables. Les limites de taux de travail offrent donc une possibilité simple et transparente de négliger les contraintes issues de très petits efforts internes lors des vérifications et de contourner les problèmes mentionnés ci-dessus.
La valeur limite η décrit le rapport entre la contrainte existante et la valeur de calcul de la résistance, qui est déterminée de manière simplifiée à l’aide des propriétés de section. Les rapports limites des capacités portantes de calcul sont dérivés des prescriptions normatives et prédéfinis avec de très petites valeurs afin de permettre une vérification simplifiée. Vous ne devez donc utiliser des valeurs limites élevées qu'à des fins de test.
Si un effort interne se situe en dessous de la condition de valeur limite, la vérification est effectuée sans avertissement indiquant que l’effort interne est négligé. Dans les détails de vérification, vous pouvez cependant vérifier, grâce à la mention « Négligeable » dans les efforts internes de calcul, quels efforts internes ont été négligés en raison des valeurs limites et n'ont pas été pris en compte dans la vérification. Si à un endroit donné, tous les efforts internes sont négligeables, seule la vérification des efforts internes négligeables est indiquée comme vérification.
Barres courbes et barres en forme de selle
Avec les cases à cocher, vous pouvez contrôler si la vérification des contraintes perpendiculaires au fil doit également être effectuée pour les distributions de section non uniformes. Cette vérification de la traction transversale s'avère souvent être le point faible des barres courbes.
Les « Barres en forme de selle » représentent des barres avec une distribution de section du type 'Selle'. Vous pouvez également définir pour ces barres si la vérification de la traction transversale doit être effectuée.
Limitation de l'angle de coupe des fibres
Pour les barres avec une distribution de section linéaire ou avec jarret, les fibres du bois sont coupées sur le bord biseauté. Selon [1] 6.4.2, l'influence de l'angle de coupe des fibres α sur les contraintes sur le bord coupé doit être prise en compte. Selon l'Annexe Nationale allemande, cet angle ne doit pas être trop grand et doit être au maximum de 24°. Vous pouvez ajuster la valeur limite prédéfinie si nécessaire pour permettre une vérification ultérieure.
Résistance du système selon 6.6
Si le système continu de répartition des charges avec des éléments similaires et des écartements égaux (par exemple des solives de plafond toutes placées les unes à côté des autres) est en mesure de transférer les charges d'une barre aux barres voisines, la résistance des éléments peut être augmentée du facteur ksys selon [1] 6.6. Cochez la case dans ce cas.
Augmentation du coefficient de fissuration en cisaillement
Cette catégorie est disponible pour une vérification selon l'Annexe Nationale allemande. Elle concerne l'influence des fissures sur la résistance au cisaillement des éléments sollicités en flexion. Si vous activez l'option, le coefficient kcr pour la vérification du cisaillement des sections transversales en bois résineux est augmenté de 30 % à une distance de plus de 1,5 m des extrémités de la barre. On suppose que les fissures n'y ont que de faibles dimensions.

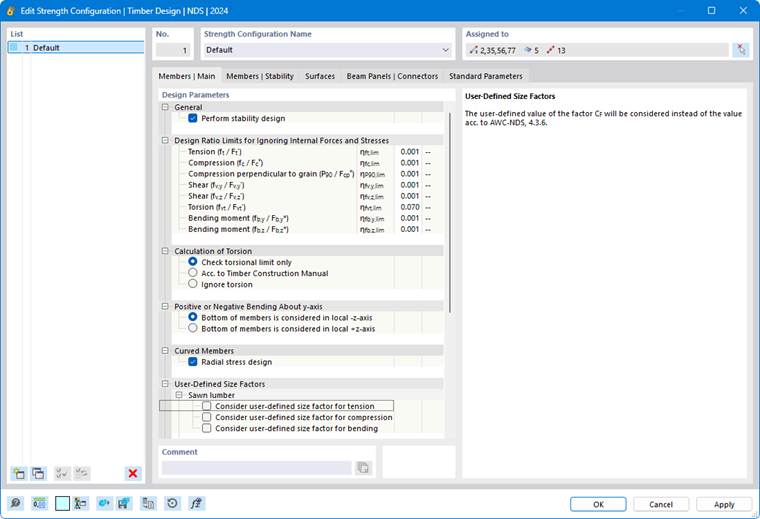

NDS
Général
La case à cocher « Effectuer l’analyse de stabilité » contrôle si, en plus des vérifications de section, des analyses de stabilité, comme contre le flambement par flexion ou le déversement, doivent également être effectuées. Vous devez décocher la case si vous ne souhaitez pas effectuer d’analyse de stabilité ou si vous avez déjà pris en compte les effets de stabilité dans la détermination des efforts internes.
Pour plus d'informations, consultez la section Général de la description pour la norme EN 1995.
Limites de taux de travail pour ignorer les efforts internes et les contraintes
Les équations de vérification des normes de vérification ne sont souvent conçues que pour certaines combinaisons d'efforts internes. En règle générale, le calcul de structure sur le modèle 3D produit également de très petites valeurs pour les efforts internes "secondaires", qui sont certes insignifiants du point de vue de l'ingénieur pour la capacité portante, mais qui empêchent certaines vérifications si la norme est strictement respectée. Les limites de taux de travail permettent de négliger certains efforts internes lors de la vérification et de contourner ainsi les problèmes mentionnés ci-dessus. La valeur limite η décrit à chaque fois le rapport entre la contrainte existante et la valeur de calcul de la résistance.
Pour plus d'informations, consultez la section Limites de taux de travail de la description pour la norme EN 1995.
Calcul de la torsion
Avec les cases à cocher, vous pouvez contrôler comment la torsion doit être prise en compte dans les vérifications :
- Vérifier uniquement la limite de torsion : Une vérification supplémentaire est admissible si la contrainte de cisaillement causée par la torsion ne dépasse pas la valeur de calcul de la résistance selon le chapitre 3.4 de la [2]. Si elle dépasse la valeur limite, aucune vérification n'est possible.
- Selon le Timber Construction Manual : Les contraintes de torsion sont vérifiées selon les spécifications de la [3] chapitre 4.6. Dans la section Limites de taux de travail, vous pouvez définir à partir de quel rapport limite η les contraintes de torsion sont généralement pertinentes pour la vérification.
- Ignorer : Les contraintes de cisaillement dues à la torsion sont vérifiées lors du calcul, mais n'ont aucune influence sur la vérification. Si la valeur de calcul de la résistance est dépassée, le programme n'émet qu'un message informatif.
Flexion positive ou négative autour de l'axe y
Selon les Tableaux 5A et 5C de la [2], des valeurs de calcul spécifiques s'appliquent pour les éléments en bois lamellé-collé sollicités en flexion autour de l'axe y/x, pour la flexion positive (face inférieure de la poutre sous contrainte de traction) et la flexion négative (face supérieure de la poutre sous contrainte de traction). Définissez si la face inférieure des barres à vérifier se trouve dans la direction positive de l'axe z/y local ou dans la direction opposée.
Dans les autres catégories, vous pouvez effectuer d’autres réglages pertinents pour la vérification. La description est en cours d'élaboration.

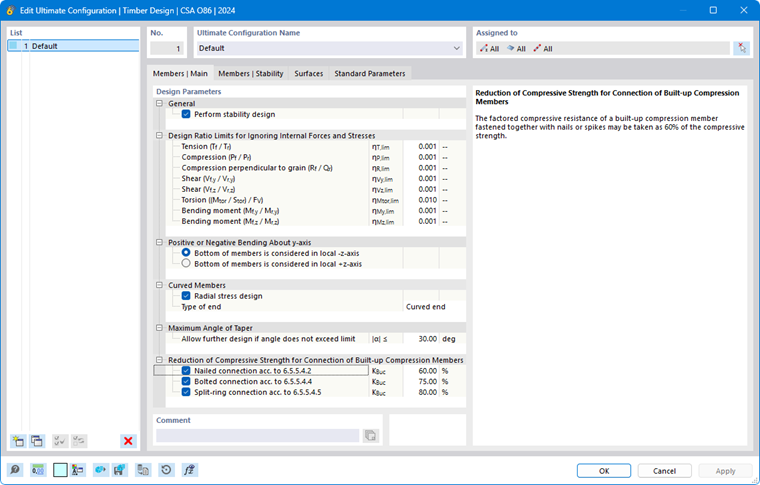

CSA O86
Général
La case à cocher « Effectuer l’analyse de stabilité » contrôle si, en plus des vérifications de section, des analyses de stabilité, comme contre le flambement par flexion ou le déversement, doivent également être effectuées. Vous devez décocher la case si vous ne souhaitez pas effectuer d’analyse de stabilité ou si vous avez déjà pris en compte les effets de stabilité dans la détermination des efforts internes.
Pour plus d'informations, consultez la section Général de la description pour la norme EN 1995.
Limites de taux de travail pour ignorer les efforts internes et les contraintes
Les équations de vérification des normes de vérification ne sont souvent conçues que pour certaines combinaisons d'efforts internes. En règle générale, le calcul de structure sur le modèle 3D produit également de très petites valeurs pour les efforts internes "secondaires", qui sont certes insignifiants du point de vue de l'ingénieur pour la capacité portante, mais qui empêchent certaines vérifications si la norme est strictement respectée. Les limites de taux de travail permettent de négliger certains efforts internes lors de la vérification et de contourner ainsi les problèmes mentionnés ci-dessus. La valeur limite η décrit à chaque fois le rapport entre l'effort interne existant et la valeur de calcul de la résistance de la section.
Pour plus d'informations, consultez la section Limites de taux de travail de la description pour la norme EN 1995.
Flexion positive ou négative autour de l'axe y
Selon les Tableaux 5A et 5C de la [2], des valeurs de calcul spécifiques s'appliquent pour les éléments en bois lamellé-collé sollicités en flexion autour de l'axe y/x, pour la flexion positive (face inférieure de la poutre sous contrainte de traction) et la flexion négative (face supérieure de la poutre sous contrainte de traction). Définissez si la face inférieure des barres à vérifier se trouve dans la direction positive de l'axe z/y local ou dans la direction opposée.
