V záložce Pruty | Základní dialogu 'Konfigurace mezního stavu únosnosti' se provádějí základní nastavení pro posouzení prutů a sad prutů.

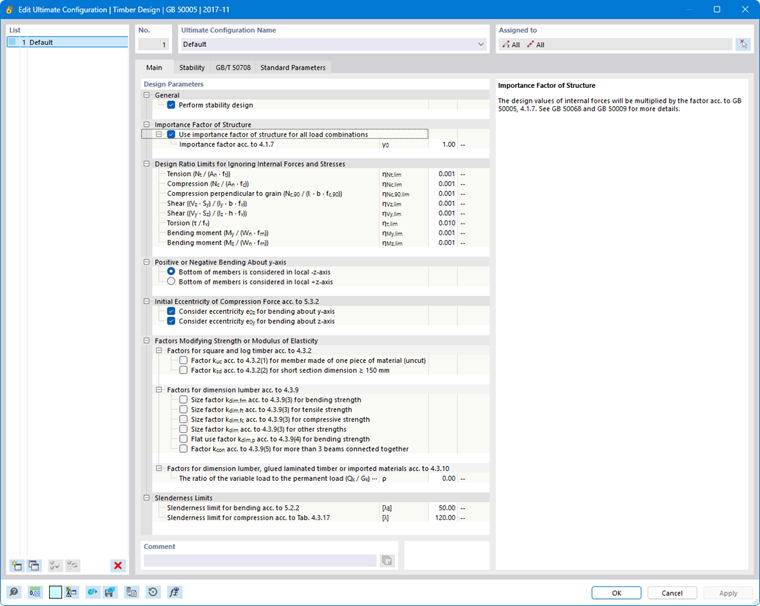

'Parametry posouzení' jsou rozděleny do několika kategorií, které se liší v závislosti na návrhové normě. V následujících částech jsou popsány parametry těchto norem:

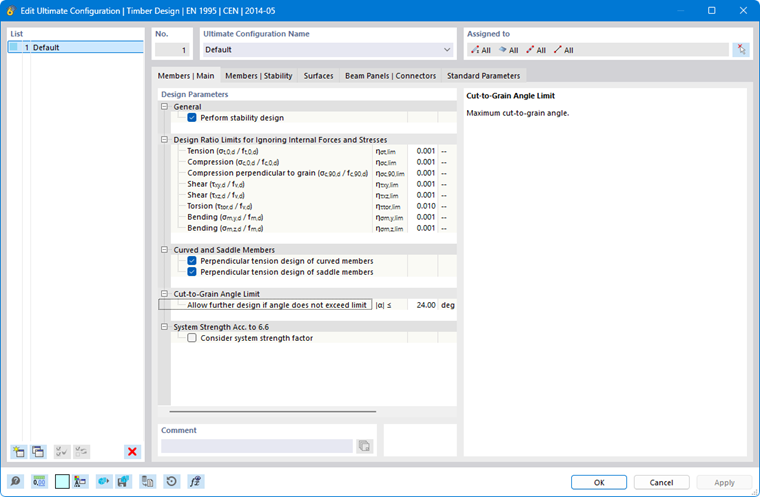

EN 1995
Obecné
Zaškrtávací políčko 'Provést posouzení stability' určuje, zda se kromě posouzení průřezů provádějí také posouzení stability, jako je posouzení proti ohybovému boulení nebo klopení. Zaškrtávací políčko byste měli deaktivovat, pokud nechcete provádět posouzení stability nebo pokud jste účinky stability již zohlednili při stanovení vnitřních sil (například výpočtem podle teorie druhého řádu s imperfekcemi a/nebo redukcí tuhosti).
Pokud je posouzení stability aktivní, je nutné definovat Vzpěrné délky a přiřadit je příslušným prutům nebo sadám prutů. Pokud tomu tak není, není posouzení stability možné. Ve výsledkové tabulce Chyby a varování se po výpočtu zobrazí příslušné hlášení. Tažené pruty jsou z toho vyjmuty, neboť mohou přenášet pouze tahové síly a posouzení stability u nich není nutné.
Meze využití pro ignorování vnitřních sil a napětí
Návrhové normy, které jsou většinou určeny pro ruční výpočty, obsahují vzorce pro posouzení nebo interakční podmínky, které jsou často navrženy pouze pro určité kombinace vnitřních sil. V rámci výpočtu konstrukce na 3D modelu se však obvykle získávají velmi malé hodnoty vnitřních sil. Ty sice z inženýrského hlediska nemají vliv na únosnost, avšak při přísném dodržování návrhové normy brání určitým posouzením nebo si vynucují použití méně příznivých interakčních vzorců. Meze využití proto nabízejí jednoduchou a transparentní možnost, jak při posouzeních zanedbat napětí od velmi malých vnitřních sil a obejít výše uvedené problémy.
Mezní hodnota η popisuje poměr stávajícího napětí k návrhové hodnotě pevnosti, která se zjednodušeně stanoví prostřednictvím průřezových charakteristik. Mezní poměry návrhových únosností jsou odvozeny z normativních předpisů a jsou přednastaveny s velmi malými hodnotami, aby se umožnilo zjednodušené posouzení. Vysoké mezní hodnoty byste proto měli používat pouze pro testovací účely.
Leží-li vnitřní síla pod podmínkou mezních hodnot, provede se posouzení bez varování, že je vnitřní síla zanedbána. V Detaily posouzení však můžete pomocí poznámky 'Zanedbatelné' u návrhových vnitřních sil zkontrolovat, které vnitřní síly byly v důsledku mezních hodnot zanedbány a při posouzení nebyly zohledněny. Pokud jsou v určitém místě zanedbatelné veškeré vnitřní síly, uvede se jako posouzení pouze kontrola zanedbatelných vnitřních sil.
Zakřivené a sedlové pruty
Zaškrtávacími políčky můžete určit, zda se má posouzení napětí kolmo k vláknům provádět i pro nerovnoměrné průběhy průřezů. Toto posouzení na tah kolmo k vláknům se u zakřivených prutů často ukazuje jako slabé místo.
'Sedlové pruty' představují pruty s Průběh průřezu typu 'Sedlo'. Také pro tyto pruty můžete stanovit, zda se má posouzení na tah kolmo k vláknům provádět.
Omezení úhlu seříznutí vláken
U prutů s lineárním nebo náběhovaným Průběh průřezu jsou na seříznutém okraji přeříznuta dřevní vlákna. Podle [1] 6.4.2 je třeba zohlednit vliv úhlu seříznutí vláken α na napětí na seříznutém okraji. Tento úhel nesmí být podle německé národní přílohy příliš velký a smí činit maximálně 24°. Přednastavenou mezní hodnotu můžete v případě potřeby upravit, aby se umožnilo další posouzení.
Systémová pevnost podle 6.6
Pokud je kontinuální systém rozdělení zatížení u podobných konstrukčních dílů se stejnými roztečemi (například stropní trámy všechny stejně vedle sebe) schopen přenášet zatížení z jednoho prutu na sousední pruty, smí se pevnost konstrukčních dílů podle [1] 6.6 zvýšit o součinitel ksys. V tomto případě zaškrtněte toto políčko.
Zvýšení součinitele smykového trhání
Tato kategorie je k dispozici při posouzení podle německé národní přílohy. Týká se vlivu trhlin na posouzení únosnosti ve smyku u prvků namáhaných ohybem. Pokud tuto možnost aktivujete, zvýší se součinitel kcr pro návrh na smyk u průřezů z jehličnatého dřeva ve vzdálenosti větší než 1,5 m od konců prutu o 30 %. Předpokládá se, že tam trhliny vykazují již jen malé rozměry.

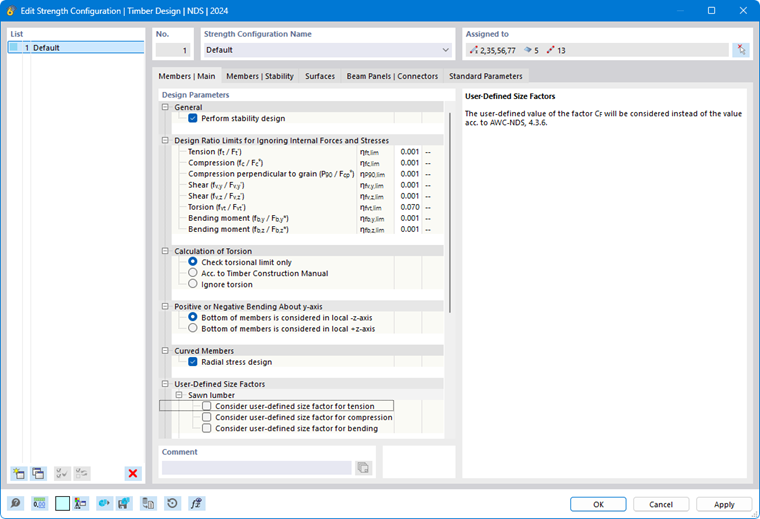

NDS
Obecné
Zaškrtávací políčko 'Provést posouzení stability' určuje, zda se kromě posouzení průřezů provádějí také posouzení stability, jako je posouzení proti ohybovému boulení nebo klopení. Zaškrtávací políčko byste měli deaktivovat, pokud nechcete provádět posouzení stability nebo pokud jste účinky stability již zohlednili při stanovení vnitřních sil.
Další pokyny najdete v odstavci Obecné v popisu pro normu EN 1995.
Meze využití pro ignorování vnitřních sil a napětí
Rovnice pro posouzení v návrhových normách jsou často určeny pouze pro určité kombinace vnitřních sil. V rámci výpočtu konstrukce na 3D modelu však obvykle dochází i k velmi malým hodnotám pro "vedlejší" vnitřní síly, které sice z inženýrského hlediska nemají vliv na únosnost, avšak při přísném dodržování normy brání určitým posouzením. Meze využití umožňují určité vnitřní síly při posouzení zanedbat a obejít tak výše uvedené problémy. Mezní hodnota η přitom popisuje poměr stávajícího napětí k návrhové hodnotě pevnosti.
Další pokyny najdete v odstavci Meze využití v popisu pro normu EN 1995.
Výpočet kroucení
Zaškrtávacími políčky můžete určit, jak se má kroucení při posouzeních zohlednit:
- Zkontrolovat pouze mez pro kroucení: Další posouzení je přípustné, pokud smykové napětí způsobené kroucením nepřekročí návrhovou hodnotu pevnosti podle [2] kapitoly 3.4. Leží-li nad mezní hodnotou, není posouzení možné.
- Podle Timber Construction Manual: Smyková napětí od kroucení se posuzují podle specifikací v [3] kapitole 4.6. V odstavci Meze využití můžete stanovit, od jakého mezního poměru η jsou napětí od kroucení obecně relevantní pro posouzení.
- Ignorovat: Smyková napětí od kroucení se při posouzení kontrolují, ale nemají vliv na posouzení. Pokud je návrhová hodnota pevnosti překročena, vydá program pouze informativní upozornění.
Kladný nebo záporný ohyb kolem osy y
Podle [2] tabulky 5A a tabulky 5C platí pro konstrukční díly z lepeného lamelového dřeva, které jsou namáhány ohybem kolem osy y/x, specifické návrhové hodnoty pro kladný ohyb (spodní strana nosníku namáhána tahem) a záporný ohyb (horní strana nosníku namáhána tahem). Určete, zda se spodní strana posuzovaných prutů nachází v kladném směru lokální osy z/y, nebo v opačném směru.
Ve zbývajících kategoriích můžete provést další nastavení relevantní pro posouzení. Popis je v práci.

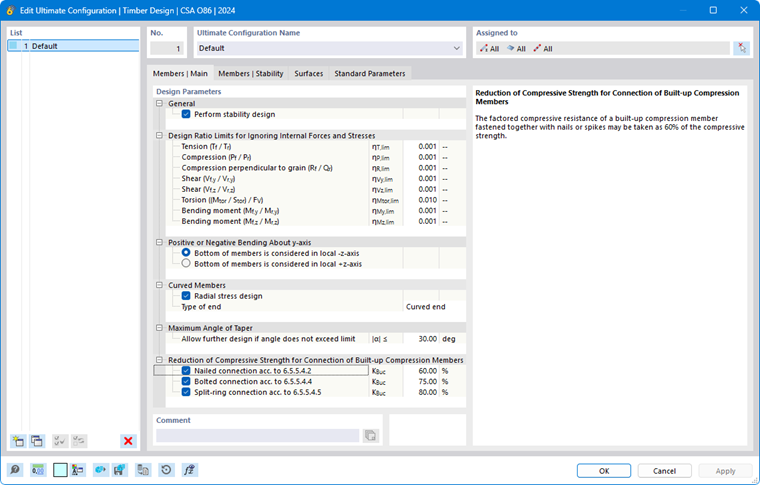

CSA O86
Obecné
Zaškrtávací políčko 'Provést posouzení stability' určuje, zda se kromě posouzení průřezů provádějí také posouzení stability, jako je posouzení proti ohybovému boulení nebo klopení. Zaškrtávací políčko byste měli deaktivovat, pokud nechcete provádět posouzení stability nebo pokud jste účinky stability již zohlednili při stanovení vnitřních sil.
Další pokyny najdete v odstavci Obecné v popisu pro normu EN 1995.
Meze využití pro ignorování vnitřních sil a napětí
Rovnice pro posouzení v návrhových normách jsou často určeny pouze pro určité kombinace vnitřních sil. V rámci výpočtu konstrukce na 3D modelu však obvykle dochází i k velmi malým hodnotám pro "vedlejší" vnitřní síly, které sice z inženýrského hlediska nemají vliv na únosnost, avšak při přísném dodržování normy brání určitým posouzením. Meze využití umožňují určité vnitřní síly při posouzení zanedbat a obejít tak výše uvedené problémy. Mezní hodnota η přitom popisuje poměr stávající vnitřní síly k návrhové hodnotě únosnosti průřezu.
Další pokyny najdete v odstavci Meze využití v popisu pro normu EN 1995.
Kladný nebo záporný ohyb kolem osy y
Podle [2] tabulky 5A a tabulky 5C platí pro konstrukční díly z lepeného lamelového dřeva, které jsou namáhány ohybem kolem osy y/x, specifické návrhové hodnoty pro kladný ohyb (spodní strana nosníku namáhána tahem) a záporný ohyb (horní strana nosníku namáhána tahem). Určete, zda se spodní strana posuzovaných prutů nachází v kladném směru lokální osy z/y, nebo v opačném směru.
