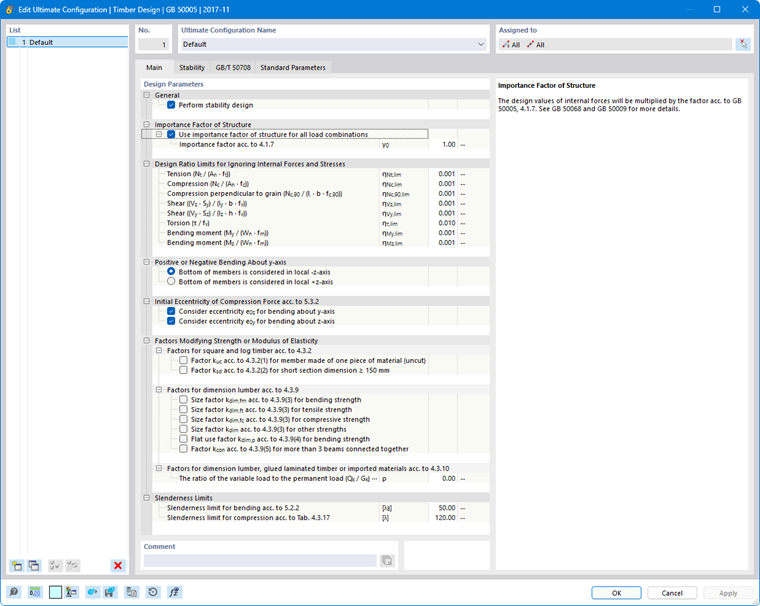

No separador Barras | Base da caixa de diálogo 'Configuração de estado limite último' ou 'Configuração de resistência', pode definir as configurações básicas para o dimensionamento de barras e conjuntos de barras.
Os 'Parâmetros de projeto' estão divididos em várias categorias, que variam consoante a norma de dimensionamento. As secções seguintes descrevem os parâmetros destas normas:

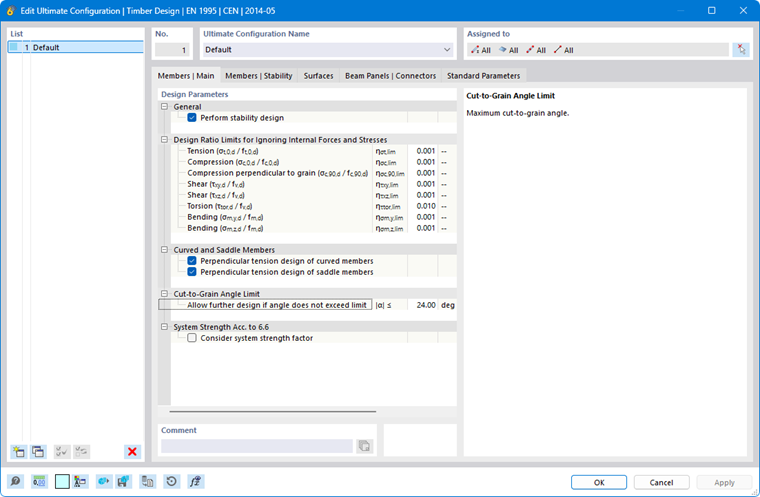

EN 1995
Geral
A caixa de seleção 'Verificação de estabilidade' controla se, para além das verificações de secção transversal, também são realizadas verificações de estabilidade, como para encurvadura por flexão ou encurvadura por flexão-torção. Deve desativar a caixa de seleção se não pretender realizar uma verificação de estabilidade ou se os efeitos de estabilidade já tiverem sido considerados na determinação dos esforços internos (por exemplo, através de um cálculo de segunda ordem com imperfeições e/ou redução de rigidez).
Se a verificação de estabilidade estiver ativada, é necessário definir comprimentos efetivos e atribuí-los às barras ou conjuntos de barras respetivos. Caso contrário, não é possível realizar uma verificação de estabilidade. Após o cálculo, é apresentada uma mensagem correspondente na tabela de resultados Erros e avisos. Os tirantes são uma exceção, uma vez que apenas absorvem forças de tração e não requerem verificações de estabilidade.
Limites de utilização para ignorar esforços internos e tensões
As normas de dimensionamento, muitas vezes concebidas para cálculos manuais, contêm fórmulas de verificação ou condições de interação que frequentemente são concebidas apenas para determinadas combinações de esforços internos. No entanto, no âmbito do cálculo estrutural num modelo 3D, obtêm-se geralmente valores muito pequenos para os esforços internos. Embora não tenham importância para a capacidade de carga do ponto de vista da engenharia, impedem determinadas verificações ou forçam a utilização de fórmulas de interação mais desfavoráveis quando a norma de dimensionamento é estritamente seguida. Os limites de utilização oferecem, por isso, uma forma simples e transparente de desprezar as tensões de esforços internos muito pequenos nas verificações e de contornar os problemas acima mencionados.
O valor limite η descreve a relação entre a tensão atuante e o valor de cálculo da resistência, que é determinado de forma simplificada através das propriedades de secção transversal. As relações limite das resistências de dimensionamento são derivadas das especificações normativas e estão predefinidas com valores muito pequenos, de modo a permitir um dimensionamento simplificado. Por isso, só deve utilizar valores limite elevados para fins de teste.
Se um esforço interno estiver abaixo da condição de valor limite, o dimensionamento é realizado sem aviso de que o esforço interno está a ser ignorado. No entanto, nos Detalhes da verificação, pode verificar quais os esforços internos que foram ignorados devido aos valores limite e não foram considerados na verificação, através da nota 'Desprezável' nos esforços internos de dimensionamento. Se todos os esforços internos forem desprezáveis num determinado local, apenas a verificação dos esforços internos desprezáveis é indicada como verificação.
Barras curvas e de duas águas
Com as caixas de seleção, pode controlar se a verificação das tensões perpendiculares às fibras também deve ser realizada para distribuições de secção transversal não uniformes. Esta verificação de tração perpendicular às fibras revela-se frequentemente um ponto fraco em barras curvas.
'Barras de duas águas' representam barras com uma Distribuição de secção do tipo 'Duas águas'. Também para estas barras, pode definir se a verificação da tração perpendicular às fibras deve ser realizada.
Limitação do ângulo de corte das fibras
Em barras com uma Distribuição de secção linear ou em vauté, as fibras de madeira são cortadas no bordo inclinado. De acordo com [1] 6.4.2, a influência do ângulo de corte das fibras α nas tensões no bordo cortado deve ser considerada. De acordo com o Anexo Nacional alemão, este ângulo não deve ser demasiado grande e não pode exceder 24°. Pode ajustar o valor limite predefinido, se necessário, para permitir um dimensionamento adicional.
Resistência do sistema de acordo com 6.6
Se o sistema de distribuição contínua de cargas entre componentes semelhantes com espaçamentos iguais (por exemplo, vigotas de pavimento adjacentes) for capaz de transferir as cargas de uma barra para as barras vizinhas, a resistência dos componentes pode ser aumentada pelo fator ksys de acordo com [1] 6.6. Nesse caso, ative a caixa de seleção.
Aumento do fator de fendimento por corte
Esta categoria está disponível para o dimensionamento de acordo com o Anexo Nacional alemão. Refere-se à influência das fendas na verificação da resistência ao corte de componentes sujeitos a flexão. Se ativar a opção, o fator kcr para o dimensionamento ao corte de secções transversais de madeira de coníferas é aumentado em 30 % a uma distância superior a 1,5 m das extremidades da barra. Presume-se que as fendas aí presentes tenham apenas pequenas dimensões.

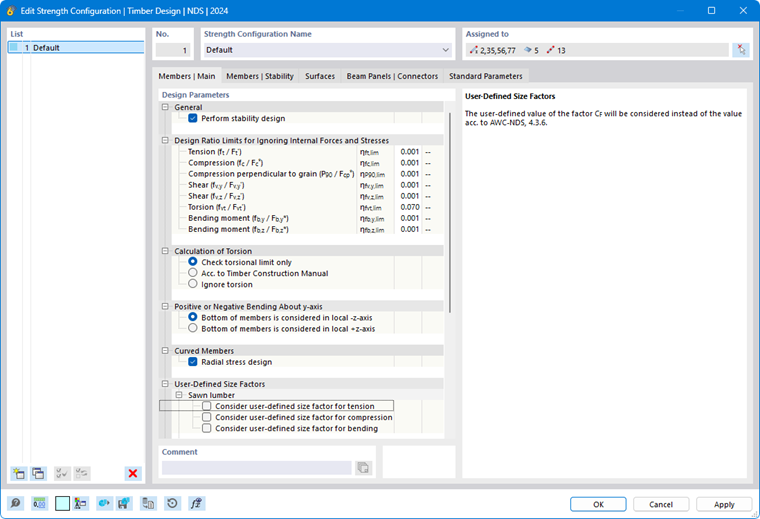

NDS
Geral
A caixa de seleção 'Verificação de estabilidade' controla se, para além das verificações de secção transversal, também são realizadas verificações de estabilidade, como para encurvadura por flexão ou encurvadura por flexão-torção. Deve desativar a caixa de seleção se não pretender realizar uma verificação de estabilidade ou se os efeitos de estabilidade já tiverem sido considerados na determinação dos esforços internos.
Pode encontrar mais informações na secção Geral da descrição da norma EN 1995.
Limites de utilização para ignorar esforços internos e tensões
As equações de verificação das normas de dimensionamento são frequentemente concebidas apenas para determinadas combinações de esforços internos. Regra geral, o cálculo estrutural num modelo 3D também resulta em valores muito pequenos para esforços internos "secundários", que, embora não sejam importantes para a capacidade de carga do ponto de vista da engenharia, impedem determinadas verificações quando a norma é estritamente seguida. Os limites de utilização permitem ignorar determinados esforços internos na verificação e, assim, contornar os problemas acima mencionados. O valor limite η descreve a relação entre a tensão atuante e o valor de cálculo da resistência.
Pode encontrar mais informações na secção Limites de utilização da descrição da norma EN 1995.
Cálculo da torção
Com as caixas de seleção, pode controlar como a torção deve ser considerada nas verificações:
- Verificar apenas o limite de torção: É permitido um dimensionamento adicional se a tensão de corte causada pela torção não exceder o valor de cálculo da resistência de acordo com [2] Capítulo 3.4. Se exceder o valor limite, não é possível realizar o dimensionamento.
- De acordo com o Timber Construction Manual: As tensões de torção são dimensionadas de acordo com as especificações de [3] Capítulo 4.6. Na secção Limites de utilização, pode definir a partir de que relação limite η as tensões de torção são geralmente relevantes para o dimensionamento.
- Ignorar: As tensões de corte resultantes da torção são verificadas durante o dimensionamento, mas não influenciam o dimensionamento. Se o valor de cálculo da resistência for excedido, o programa emite apenas uma nota informativa.
Flexão positiva ou negativa em torno do eixo y
De acordo com [2] Tabela 5A e Tabela 5C, para componentes de madeira laminada colada sujeitos a flexão em torno do eixo y/x, aplicam-se valores de cálculo específicos para a flexão positiva (face inferior da viga sob tensão de tração) e para a flexão negativa (face superior da viga sob tensão de tração). Defina se a face inferior das barras a dimensionar está localizada na direção positiva do eixo z/y local ou na direção oposta.
Nas restantes categorias, pode efetuar outras configurações relevantes para o dimensionamento. A descrição está em elaboração.

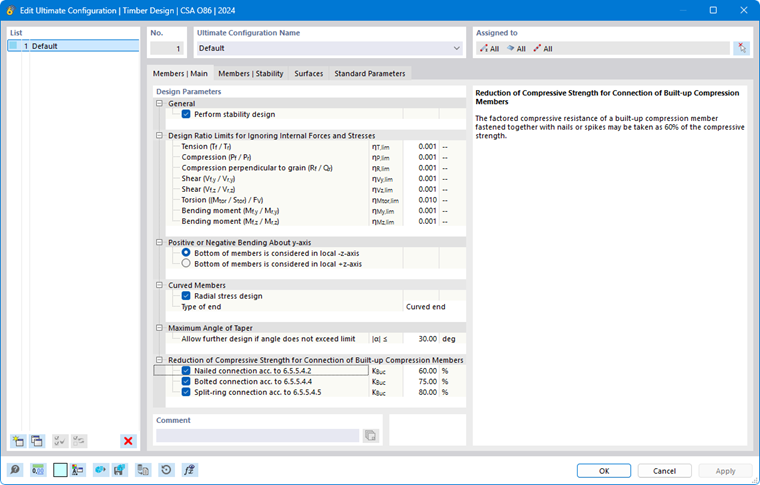

CSA O86
Geral
A caixa de seleção 'Verificação de estabilidade' controla se, para além das verificações de secção transversal, também são realizadas verificações de estabilidade, como para encurvadura por flexão ou encurvadura por flexão-torção. Deve desativar a caixa de seleção se não pretender realizar uma verificação de estabilidade ou se os efeitos de estabilidade já tiverem sido considerados na determinação dos esforços internos.
Pode encontrar mais informações na secção Geral da descrição da norma EN 1995.
Limites de utilização para ignorar esforços internos e tensões
As equações de verificação das normas de dimensionamento são frequentemente concebidas apenas para determinadas combinações de esforços internos. Regra geral, o cálculo estrutural num modelo 3D também resulta em valores muito pequenos para esforços internos "secundários", que, embora não sejam importantes para a capacidade de carga do ponto de vista da engenharia, impedem determinadas verificações quando a norma é estritamente seguida. Os limites de utilização permitem ignorar determinados esforços internos na verificação e, assim, contornar os problemas acima mencionados. O valor limite η descreve a relação entre o esforço interno atuante e o valor de cálculo da resistência da secção transversal.
Pode encontrar mais informações na secção Limites de utilização da descrição da norma EN 1995.
Flexão positiva ou negativa em torno do eixo y
De acordo com [2] Tabela 5A e Tabela 5C, para componentes de madeira laminada colada sujeitos a flexão em torno do eixo y/x, aplicam-se valores de cálculo específicos para a flexão positiva (face inferior da viga sob tensão de tração) e para a flexão negativa (face superior da viga sob tensão de tração). Defina se a face inferior das barras a dimensionar está localizada na direção positiva do eixo z/y local ou na direção oposta.
