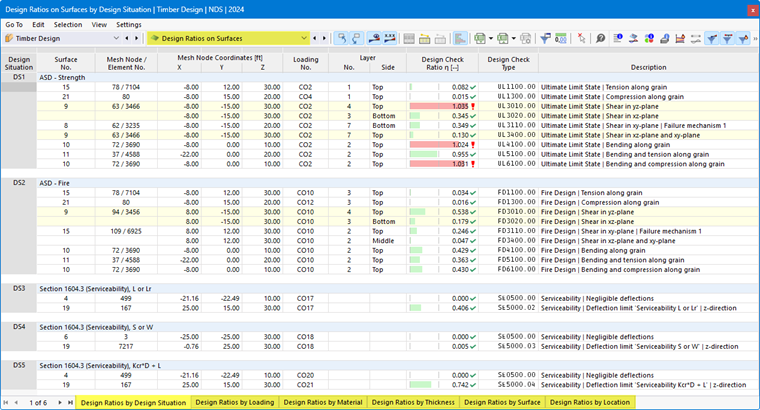

Таблицы результатов категории Использование на поверхностях содержат данные результатов по выполненным расчётам с соответствующими значениями использования.
Результаты по поверхностям отсортированы во вкладках по следующим критериям:
- Нагрузки (Расчётные ситуации, Сочетания нагрузок)
- Свойства поверхности (Материалы, Толщины)
- Объекты (Поверхности, Узлы сетки КЭ)
Поверхность №
Для каждого критерия расчёта указывается номер поверхности, на которой возникает наибольшее использование.
Узел сетки / Элемент №
Указывается номер узла сетки КЭ, для которого было определено максимальное использование. Второй номер обозначает конечный элемент, примыкающий к узлу КЭ, если в нём имеются отличающиеся релевантные для расчёта внутренние силы.
Координаты узла сетки
В трёх столбцах отображаются глобальные координаты X, Y и Z узлов сетки КЭ.
Расчётная ситуация
В этом столбце указаны номера Расчётных ситуаций, для которых получены отдельные значения использования.
Нагрузка
Указываются номера сочетаний нагрузок или расчётных сочетаний, которые являются определяющими для соответствующих расчётов.
Сторона слоя
Эквивалентные напряжения проверяются для следующих точек сечения поверхности:
- Вверху
- В середине
- Внизу
Вы можете показать или скрыть оси поверхности с помощью пункта Показать/скрыть локальные системы координат поверхностей в контекстном меню поверхности. Либо используйте 'Навигатор - Виды' (Модель → Основные объекты → Поверхности → Системы осей поверхности x, y, z).
Критерий расчёта
В этом столбце указаны условия расчёта в соответствии с Нормативом. Степень соответствующего использования выражается длиной цветной полосы.
Тип расчёта
Каждый расчёт обозначается идентификатором с номером. Так, например, расчёты несущей способности по Еврокоду имеют идентификатор 'UL', а расчёты пригодности к эксплуатации - идентификатор 'SE'. Тип расчёта поясняется в столбце Описание.
Расчётная формула
Этот столбец можно активировать в Менеджере таблиц результатов. В нём приводятся уравнения норматива, по которым выполняются расчёты.
Описание
Каждый расчёт поясняется кратким описанием со ссылкой на главу норматива.
Детали расчёта для определённого значения использования можно отобразить с помощью кнопки
или двойным щелчком по строке.
Фильтрация результатов
В главе Использование на стержнях описано, как можно фильтровать результаты по предельному состоянию и по использованию.
