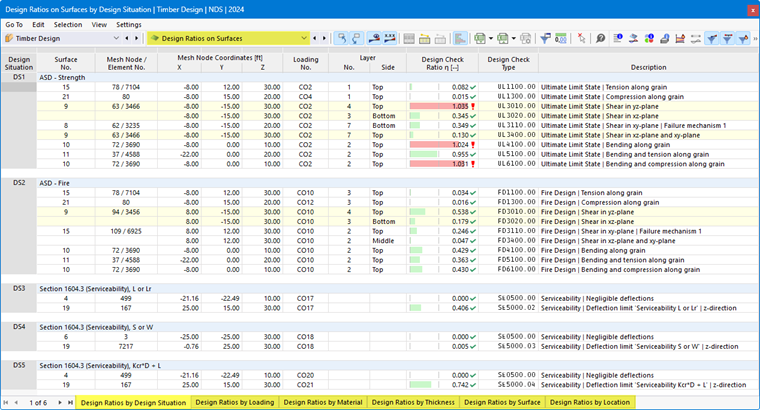

Les tableaux de résultats de la catégorie Ratios de vérification sur les surfaces contiennent les données de résultats pour les vérifications effectuées avec leurs ratios de vérification respectifs.
Les résultats surfaciques sont triés dans les onglets selon les critères suivants :
- Charges (Situations de projet, Combinaisons de charges)
- Propriétés de surface (Matériaux, Épaisseurs)
- Objets (Surfaces, Nœuds de maillage EF)
Surface n°
Pour chaque critère de vérification, le numéro de la surface présentant le plus grand ratio de vérification est indiqué.
Nœud de maillage / Élément n°
Le numéro du nœud de maillage EF pour lequel le ratio de vérification maximal a été déterminé est indiqué. Un second numéro désigne l'élément fini adjacent au nœud EF, si des efforts internes déterminants pour le calcul y sont présents.
Coordonnées du nœud de maillage
Les coordonnées globales X, Y et Z des nœuds de maillage EF sont affichées dans les trois colonnes.
Situation de projet
Cette colonne indique les numéros des Situations de projet pour lesquelles les différents ratios de vérification sont disponibles.
Charge
Les numéros des combinaisons de charges ou de résultats déterminantes pour les vérifications respectives sont indiqués.
Côté de la couche
Les contraintes équivalentes sont examinées pour les emplacements suivants de la section transversale de la surface :
- Supérieur
- Milieu
- Inférieur
Vous pouvez afficher et masquer les axes de surface via l'entrée Systèmes d'axes locaux des surfaces activé/désactivé dans le menu contextuel des surfaces. Vous pouvez également utiliser le 'Navigateur - Affichage' (Modèle → Objets de base → Surfaces → Systèmes d'axes de surface x, y, z).
Critère de vérification
Dans cette colonne, les conditions de vérification sont indiquées conformément à la norme. Le degré du ratio respectif est exprimé par la longueur de la barre colorée.
Type de vérification
Chaque vérification est désignée par un identifiant avec un numéro. Ainsi, par exemple, les vérifications de la capacité portante selon l'Eurocode portent l'identifiant 'UL', les vérifications d'aptitude au service l'identifiant 'SE'. Le type de vérification est expliqué dans la colonne Description.
Formule de vérification
Vous pouvez activer cette colonne dans le Gestionnaire des tableaux de résultats. Elle indique les équations de la norme selon lesquelles les vérifications sont effectuées.
Description
Chaque vérification est expliquée par une brève description en référence au chapitre de la norme.
Vous pouvez afficher les Détails de vérification pour un ratio spécifique via le bouton
ou en double-cliquant sur la ligne.
Filtrer les résultats
Le chapitre Ratios de vérification sur les barres décrit comment filtrer les résultats par état limite et par ratio de vérification.
