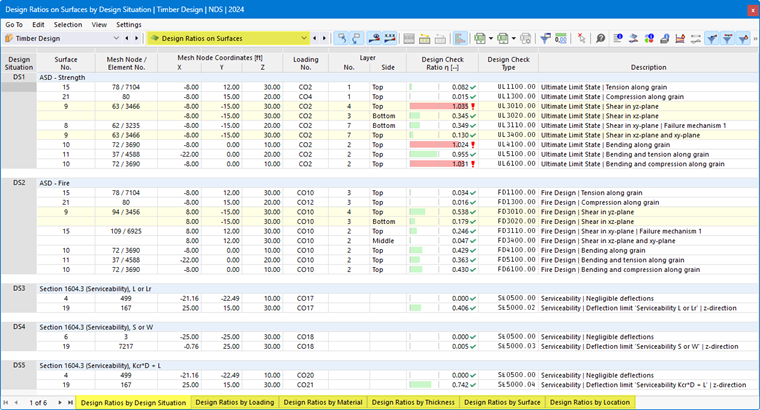

Výsledkové tabulky kategorie Využití na plochách obsahují výsledná data k provedeným posouzením s příslušnými využitími.
Výsledky na plochách jsou v záložkách seřazeny podle následujících kritérií:
- Zatížení (návrhové situace, kombinace zatížení)
- Vlastnosti ploch (materiály, tloušťky)
- Objekty (plochy, body sítě MKP)
Plocha č.
Pro každé kritérium posouzení se uvádí číslo plochy, která vykazuje největší využití.
Síťový uzel / Prvek č.
Vždy se uvádí číslo síťového uzlu MKP, pro který bylo stanoveno maximální využití. Druhé číslo označuje konečný prvek připojený k uzlu MKP, pokud se v něm vyskytují odlišné vnitřní síly relevantní pro posouzení.
Souřadnice síťového uzlu
Ve třech sloupcích se zobrazují globální souřadnice X, Y a Z síťových uzlů MKP.
Návrhová situace
Tento sloupec jmenuje čísla návrhových situací, pro které jsou jednotlivá využití k dispozici.
Zatížení
Uvádějí se čísla kombinací zatížení nebo kombinací výsledků, které jsou pro příslušná posouzení rozhodující.
Strana vrstvy
Srovnávací napětí se zkoumají pro následující místa průřezu plochy:
- Horní
- Střed
- Dolní
Osy plochy můžete zapnout a vypnout pomocí položky Lokální souřadnicové systémy ploch zap/vyp v kontextové nabídce plochy. Alternativně použijte 'Navigátor - Zobrazení' (Model → Základní objekty → Plochy → Systémy os ploch x, y, z).
Kritérium posouzení
V tomto sloupci jsou uvedeny podmínky posouzení podle normy. Míra příslušného využití je vyjádřena délkou barevného pruhu.
Typ posouzení
Každé posouzení je označeno identifikátorem s číslem. Posouzení únosnosti podle Eurokódu tak například nesou identifikátor 'UL', posouzení použitelnosti identifikátor 'SE'. Typ posouzení je vysvětlen ve sloupci Popis.
Vzorec posouzení
Tento sloupec můžete aktivovat ve Správci výsledkových tabulek. Uvádí rovnice normy, podle kterých se posouzení provádějí.
Popis
Každé posouzení je vysvětleno krátkým popisem s odkazem na kapitolu v normě.
Detaily posouzení pro určité využití si můžete zobrazit pomocí tlačítka
nebo dvojitým kliknutím na řádek.
Filtrování výsledků
V kapitole Využití na prutech je popsáno, jak lze výsledky filtrovat podle mezního stavu a podle využití.
