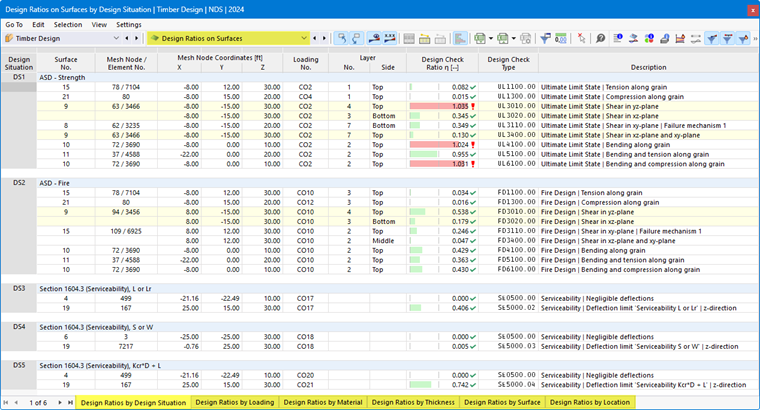

Razones de tensiones en superficies

Las tablas de resultados de la categoría Razones de tensiones en superficies contienen los datos de resultados de las verificaciones realizadas con las respectivas razones de tensiones.

Los resultados en superficies están ordenados en las pestañas según los siguientes criterios:

  • Cargas (Situaciones de proyecto, Combinaciones de cargas)
  • Propiedades de la superficie (Materiales, Espesores)
  • Objetos (Superficies, Nudos de malla de EF)

Núm. de superficie

Para cada criterio de cálculo, se indica el número de la superficie que presenta la mayor razón de tensiones.

Nudo de malla / Núm. de elemento

Se indica respectivamente el número del nudo de malla de EF para el cual se determinó la razón de tensiones máxima. Un segundo número designa el elemento finito adyacente al nudo de EF, si allí se presentan esfuerzos internos diferentes, relevantes para el cálculo.

Información

Si en el diálogo Configuración global ha seleccionado la opción 'Calcular resultados en el punto de rejilla', en esta columna se indican los números de los puntos de rejilla. Los resultados se refieren entonces a la Rejilla de superficies.

Coordenadas del nudo de malla

En las tres columnas se muestran las coordenadas globales X, Y y Z de los nudos de malla de EF.

Situación de proyecto

Esta columna indica los números de las Situaciones de proyecto para las cuales están disponibles las razones de tensiones individuales.

Carga

Se indican los números de las combinaciones de cargas o de resultados que son determinantes para las verificaciones respectivas.

Lado de la capa

Las tensiones equivalentes se analizan para los siguientes puntos de la sección de la superficie:

  • Superior
  • Centro
  • Inferior
Información

Si el eje z local está orientado hacia abajo en los Datos generales del modelo, entonces el lado superior se encuentra en el lado de la superficie en la dirección del eje z negativo de la superficie (−z), y el lado inferior correspondientemente en la dirección del eje z positivo (+z). Si el eje z local está orientado hacia arriba, esta definición se invierte.

Puede mostrar u ocultar los ejes de la superficie mediante la opción Activar/Desactivar sistemas de ejes locales de superficies en el menú contextual de la superficie. Alternativamente, utilice el 'Navegador - Visualización' (Modelo → Objetos básicos → Superficies → Sistemas de ejes de superficies x, y, z).

Criterio de cálculo

En esta columna se indican las condiciones de verificación según la Norma. El grado de la razón de tensiones respectiva se expresa mediante la longitud de la barra de color.

Tipo de verificación

Cada verificación se designa mediante una abreviatura con un número. Por ejemplo, las verificaciones de la capacidad de carga según el Eurocódigo llevan la abreviatura 'UL' y las verificaciones del estado límite de servicio la abreviatura 'SE'. El tipo de verificación se explica en la columna Descripción.

Fórmula de verificación

Puede activar esta columna en el Administrador de tablas de resultados. Indica las ecuaciones de la norma según las cuales se realizan las verificaciones.

Descripción

Cada verificación se explica mediante una breve descripción con referencia al capítulo de la norma.

Consejo

Los Detalles de verificación para una razón de tensiones específica se pueden mostrar mediante el botón Detalles de verificación o haciendo doble clic en la fila.

Filtrar resultados

En el capítulo Razones de tensiones en barras se describe cómo puede filtrar los resultados por estado límite y por razón de tensiones.
