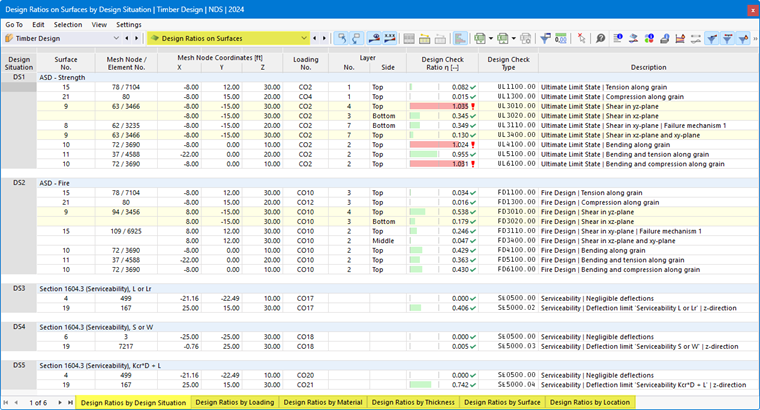

As tabelas de resultados da categoria Utilizações em superfícies contêm os dados dos resultados das verificações realizadas com as respetivas utilizações.
Os resultados de superfície estão organizados nos separadores de acordo com os seguintes critérios:
- Cargas (Situações de dimensionamento, Combinações de cargas)
- Propriedades de superfície (Materiais, Espessuras)
- Objetos (Superfícies, Pontos de malha de EF)
Superfície N.º
Para cada critério de verificação, é indicado o número da superfície que apresenta a maior utilização.
Nó de malha / Elemento N.º
É indicado o número do nó de malha de EF para o qual foi determinada a utilização máxima. Um segundo número designa o elemento finito adjacente ao nó de EF, caso existam esforços relevantes para o dimensionamento divergentes nesse ponto.
Coordenadas do nó de malha
As coordenadas globais X, Y e Z dos nós de malha de EF são apresentadas nas três colunas.
Situação de dimensionamento
Esta coluna identifica os números das Situações de dimensionamento para as quais as utilizações individuais estão disponíveis.
Carga
São indicados os números das combinações de cargas ou de resultados que são determinantes para as respetivas verificações.
Lado da camada
As tensões são analisadas para as seguintes posições da secção transversal da superfície:
- Superior
- Centro
- Inferior
Pode mostrar ou ocultar os eixos de superfície através da opção Mostrar/Ocultar sistemas de eixos locais das superfícies no menu de contexto da superfície. Em alternativa, utilize o 'Navegador - Visualizar' (Modelo → Objetos base → Superfícies → Sistemas de eixos de superfície x, y, z).
Critério de verificação
Nesta coluna são indicadas as condições de verificação de acordo com a Norma. O grau da respetiva utilização é expresso pelo comprimento da barra colorida.
Tipo de verificação
Cada verificação é designada por um identificador com um número. Por exemplo, as verificações da capacidade de carga de acordo com o Eurocódigo têm o identificador 'UL', as verificações do estado limite de utilização o identificador 'SE'. O tipo de verificação é explicado na coluna Descrição.
Fórmula de verificação
Pode ativar esta coluna no Gestor de tabelas de resultados. Ela apresenta as equações da norma segundo as quais as verificações são realizadas.
Descrição
Cada verificação é explicada através de uma breve descrição com referência ao capítulo da norma.
Pode visualizar os Detalhes da verificação para uma determinada utilização através do botão
ou de um duplo clique na linha.
Filtrar resultados
No capítulo Utilizações em barras está descrito como pode filtrar os resultados por estado limite e por utilização.
