Escala

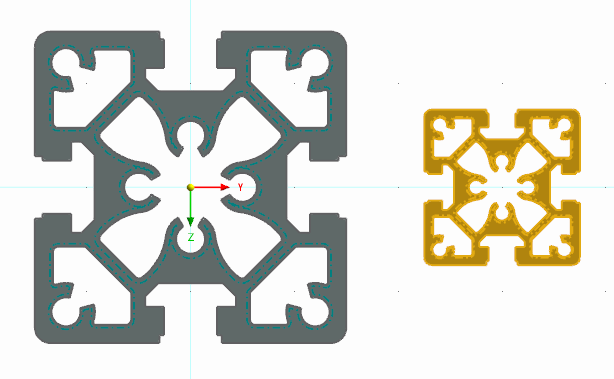

Seleccione los objetos del modelo que desea escalar. Luego haga clic en el botón Escala (ver imagen # extbookmark manual|imagen030469|Herramientas de modelado #). En el cuadro de diálogo ' Escalar ', especifique si los objetos se deben copiar al escalar y defina los parámetros. La siguiente imagen muestra una sección y la copia que se ha reducido en un factor de 0,5 con respecto al origen.

Base

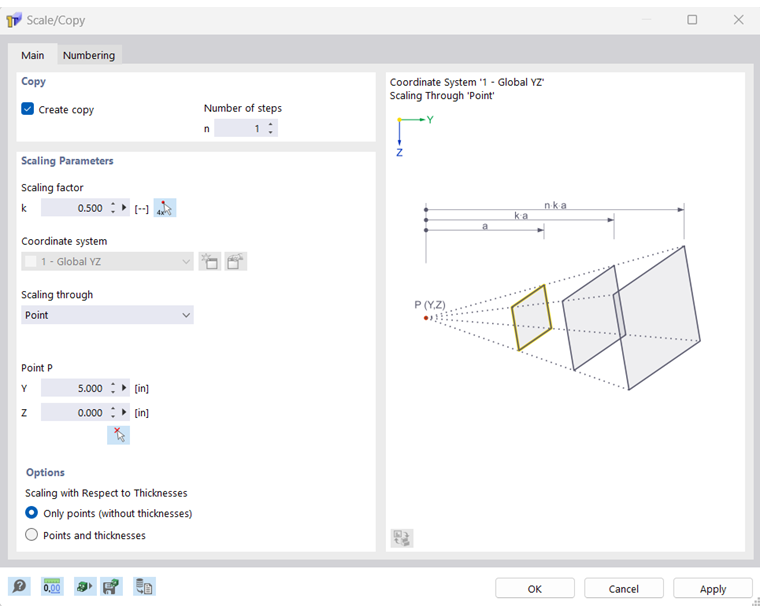

La pestaña Datos principales gestiona los parámetros básicos para modificar la escala de objetos.

CC

Si no se ha marcado la casilla 'Crear copia', se modificará la escala de los objetos seleccionados. Si desea crear una o más copias, marque la casilla de verificación. Luego, introduzca el 'Número de pasos' que describe la cantidad de copias.

Parámetros de escala

Introduzca el 'Factor de escala' k. De esta forma, define el factor de escala por el cual se multiplica la distancia de los objetos seleccionados a partir del punto de referencia (véase el gráfico del diálogo).

La lista 'Modificación de escala mediante' ofrece tres opciones para definir la dirección de la modificación de escala:

  • Punto: todas las coordenadas del objeto (Y y Z) se escalan en relación con un 'punto' cuyas coordenadas se tienen que definir.
  • Dirección y punto: Solo a una"" coordenada de objeto se le modifica la escala. En la lista, seleccione la 'Dirección' cuyas coordenadas desea ajustar y defina el 'Punto P' como punto de referencia.
  • 2 puntos: La dirección de escala es arbitraria en el plano. Introduzca las coordenadas para el 'Punto P1' y 'Punto P2' para definir la dirección. Utilice el botón Selección de dos para definir los puntos gráficamente.

Opciones

En la sección ' Opciones ', especifique si también se debe escalar el espesor de los elementos. La opción 'Solo puntos (sin espesor de elemento)' escala los puntos inicial y final de los elementos pero mantiene el espesor del elemento. La opción 'Puntos y espesor del elemento' escala los puntos inicial y final, así como el espesor del elemento.

Numeración y opciones

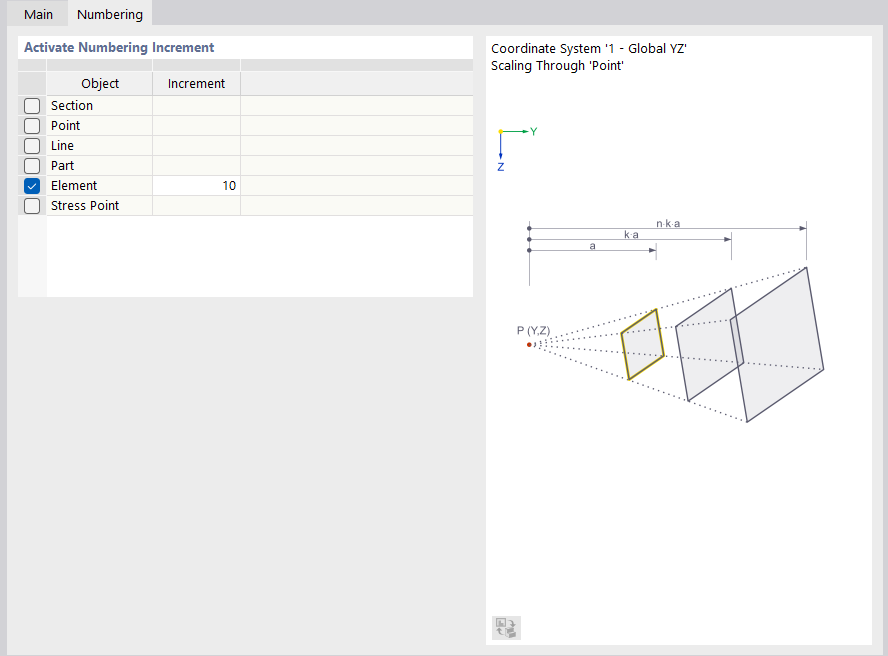

La pestaña Numeración solo se muestra al copiar. Aquí puede influir en la numeración de los nuevos objetos.

Las funciones de este registro se describen en los capítulos # extbookmark del manual|numberingAndOptionsTab|Mover y copiar#.
