Skalowanie

Wybierz obiekty modelu, które chcesz przeskalować. Następnie kliknij przycisk (patrz rysunek # extbookmark manual|image030469|Narzędzia modelowania#). W oknie dialogowym 'Skala' należy określić, czy obiekty mają być kopiowane podczas skalowania, oraz zdefiniować parametry. Poniższy rysunek przedstawia przekrój i kopię pomniejszoną o współczynnik 0,5 w stosunku do punktu początkowego.

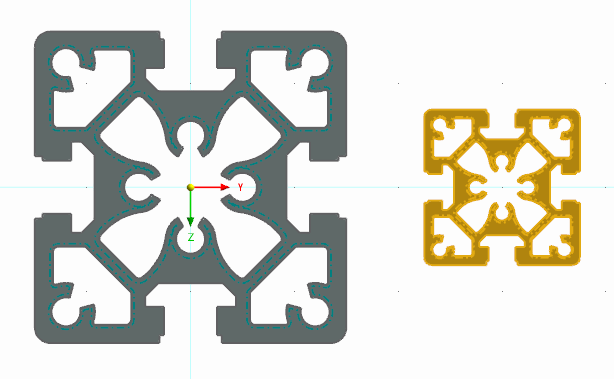

Skala przekroju

Podstawowe

Zakładka Główne zarządza podstawowymi parametrami skalowania obiektów.

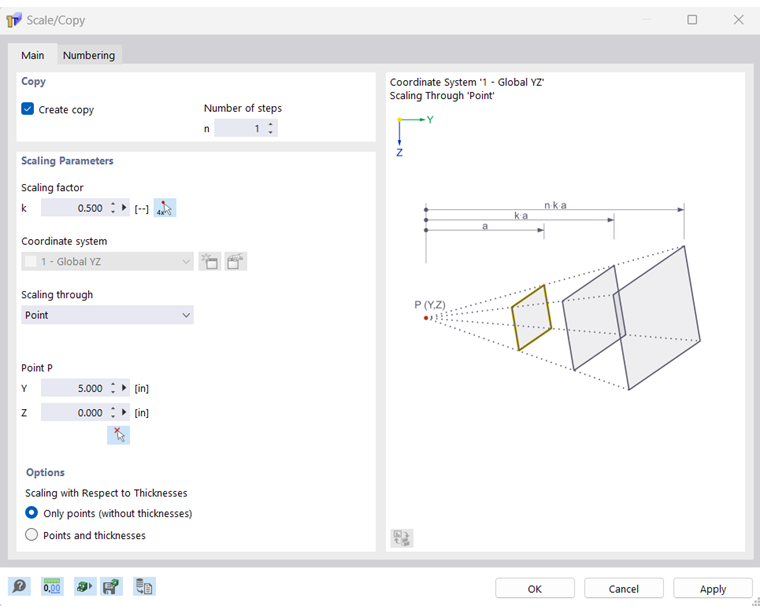

Okno dialogowe 'Skala'

Kopiuj

Jeżeli nie jest zaznaczone pole wyboru 'Utwórz kopię', wybrane obiekty zostaną przeskalowane. Jeżeli chcesz utworzyć jedną lub więcej kopii, zaznacz odpowiednie pole wyboru. Następnie należy wprowadzić 'Liczbę kroków' opisującą liczbę kopii.

Parametry skalowania

Wprowadź 'Współczynnik skalowania' k. W ten sposób można zdefiniować współczynnik skali, przez który mnożona jest odległość wybranych obiektów od punktu odniesienia (patrz grafika okna dialogowego).

Lista 'Skalowanie' zawiera trzy opcje definiowania kierunku skalowania:

• Punkt: wszystkie współrzędne obiektu (Y i Z) są skalowane względem 'punktu', którego współrzędne muszą zostać zdefiniowane.
• Kierunek i punkt: Skalowana jest tylko jedna współrzędna obiektu. Wybierz z listy 'Kierunek', którego współrzędne chcesz dostosować, i zdefiniuj 'Punkt P' jako punkt odniesienia.
• 2 punkty: Kierunek skalowania w płaszczyźnie jest dowolny. Wprowadź współrzędne dla 'punktu P1' i 'punktu P2', aby zdefiniować kierunek. Za pomocą przycisku można graficznie zdefiniować punkty.

Opcje

W sekcji 'Opcje' należy określić, czy skalować również grubość elementów. Opcja 'Tylko punkty (bez grubości elementów)' skaluje punkt początkowy i końcowy elementów, ale zachowuje grubość elementu. Opcja 'Punkty i grubości elementów' skaluje punkt początkowy i końcowy oraz grubość elementu.

Numeracja

Zakładka Numerowanie jest wyświetlana tylko podczas kopiowania. Tutaj można wpłynąć na numerację nowych obiektów.

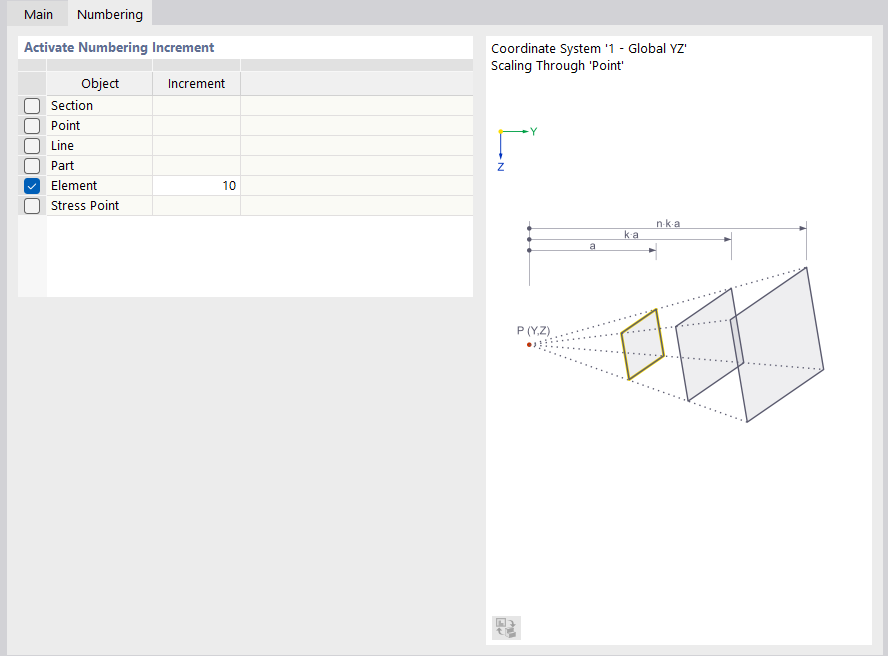

Dostosuj numerację

Funkcje tego rejestru są opisane w rozdziałach #extbookmark manual|zakładka numerowanieIOpcje|Przenieś i skopiuj rozdział.
