Měřítko

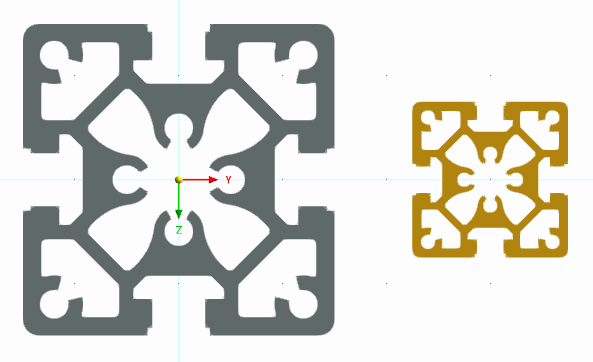

Vyberte objekty modelu, u kterých chcete změnit měřítko. Poté klikněte na tlačítko (viz obrázek # extbookmark manual|obrázek030469|Nástroje pro modelování#). V dialogu 'Měřítko' určete, zda se mají objekty při změně měřítka zkopírovat, a definujte příslušné parametry. Následující obrázek ukazuje průřez a kopii, která byla 0,5krát zmenšená oproti počátku.

02 Zvětšit průřez

Základní údaje

Záložka Základní údaje spravuje základní parametry pro změnu velikosti objektů.

03 Dialog ' Měřítko '

Kopírovat

Pokud není zaškrtávací políčko 'Vytvořit kopii' označeno, vybrané objekty změní velikost. Pokud chcete vytvořit jednu nebo více kopií, zaškrtněte toto políčko. Poté zadejte 'Počet kopií' pro počet kopií.

Parametry změny velikosti

Zadejte 'Faktor změny velikosti' k. Definuje se tak faktor, kterým se násobí vzdálenost mezi vybranými objekty a vztažným bodem (viz obrázek v dialogu).

V seznamu 'Změna velikostí pomocí' jsou tři možnosti, jak vybrat směr zvětšení:

• Bod: všechny souřadnice objektu (Y a Z) se vztahují k 'bodu', jehož souřadnice je třeba definovat.
• Směr a bod: Mění se pouze jedna souřadnice objektu. V seznamu vyberte 'Směr', jehož souřadnice chcete upravit, a 'Bod P' jako vztažný bod.
• 2 body: Směr změny měřítka je v rovině libovolný. Zadejte souřadnice pro 'Bod P1' a 'Bod P2' pro zadání směru. Tlačítko umožňuje definovat tyto body graficky.

Možnosti

V sekci 'Options' určíme, zda se má změnit také měřítko tloušťky prvků. Volba 'Pouze body (bez tloušťky prvků)' změní měřítko počátečního a koncového bodu prvků, ale zachová tloušťku prvku. Volba 'Body a tloušťky prvků' změní měřítko počátečního a koncového bodu a také tloušťky prvku.

Číslování

Záložka Číslování se zobrazí pouze při kopírování. Zde můžete ovlivnit číslování nových objektů.

05 Upravit číslování

Funkce tohoto registru jsou popsány v kapitolách # extbookmark manuál|numberingAndOptionsTab|Posun/Kopie#.
