El modelo se puede diseñar para cada caso de carga utilizando varios esfuerzos internos que están disponibles en las ubicaciones individuales x a lo largo de la barra.
Si hay diferentes constelaciones de fuerzas internas, puede usarlas
- individualmente en diferentes casos de carga,
- en barras diferentes en el mismo caso de carga, o
- en diferentes ubicaciones x en el mismo caso de carga
examinar.
El número de la fuerza interna se asigna automáticamente, pero se puede cambiar. El orden es irrelevante para la numeración. Tampoco tiene que ser continuo; se permiten espacios en la numeración.
Caso de carga
Seleccione el caso de carga para el que desea definir los esfuerzos internos de la lista.
Barra núm.
Los esfuerzos internos se gestionan por barra. Puede seleccionar libremente el número de barra sobre la que actúan los esfuerzos internos.
Esfuerzos internos referidos a:
En la lista, seleccione si los esfuerzos internos se refieren a los ejes principales u y v del modelo o a los ejes de entrada y y z, que son paralelos a los ejes globales Y y Z en el centro de gravedad.
Ubicación
Introduzca la ubicación de la barra donde ocurren los siguientes esfuerzos internos definidos. La entrada de esfuerzos internos no tiene que estar vinculada a una ubicación de construcción específica. Puede imaginar diferentes combinaciones de fuerzas internas para las posiciones de x para las que se analiza el modelo.
Esfuerzos internos

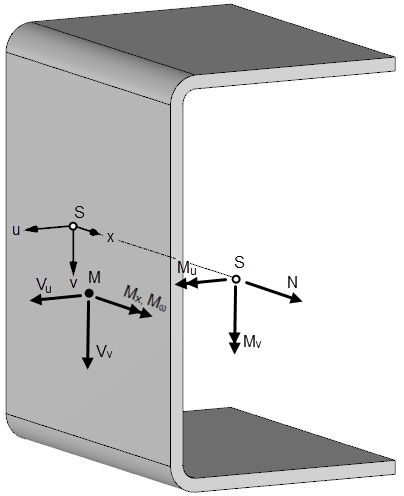

La imagen Conveniodesignosparaesfuerzosinternosenelladopositivodelasección muestra las reglas de signos para esfuerzos internos positivos en RSECTION.
esfuerzo axil
El programa considera las fuerzas normales N que actúan sobre el centro de gravedad S del modelo.
Una fuerza de tracción es positiva, una fuerza de compresión es negativa.
Esfuerzos cortantes
Los esfuerzos cortantes Vy , Vz o Vu , Vv se consideran en el programa como actuando sobre el centro cortante M del modelo.
Si ha introducido los esfuerzos cortantes en relación con los ejes de entrada y y z, se transforman automáticamente en la dirección de los ejes principales u y v para el cálculo. En la tabla ' Esfuerzos internos ', también se muestran los esfuerzos cortantes transformados después del cálculo.
momentos torsores
Los momentos de torsión primarios Mxp y los momentos de torsión secundarios Mxs están relacionados con el centro de cortante M.
Suma de los momentos torsores
La suma de los momentos de torsión Mt resulta de la suma del momento de torsión primario y secundario.
momentos flectores
Los momentos flectores My , Mz o Mu , Mv son considerados por el programa que actúa sobre el centro de gravedad S del modelo.
Si ha introducido los momentos flectores en relación con los ejes de entrada y y z, se transforman automáticamente en la dirección de los ejes principales u y v.
bimomento
El programa considera que los bimomentos Mω actúan sobre el centro de cortante M del modelo.
