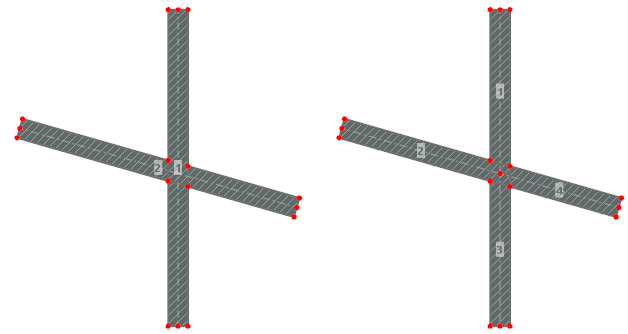

La función Conectar líneas y elementos le permite conectar líneas y elementos que se cruzan pero no tienen un punto en común.
Configuración general

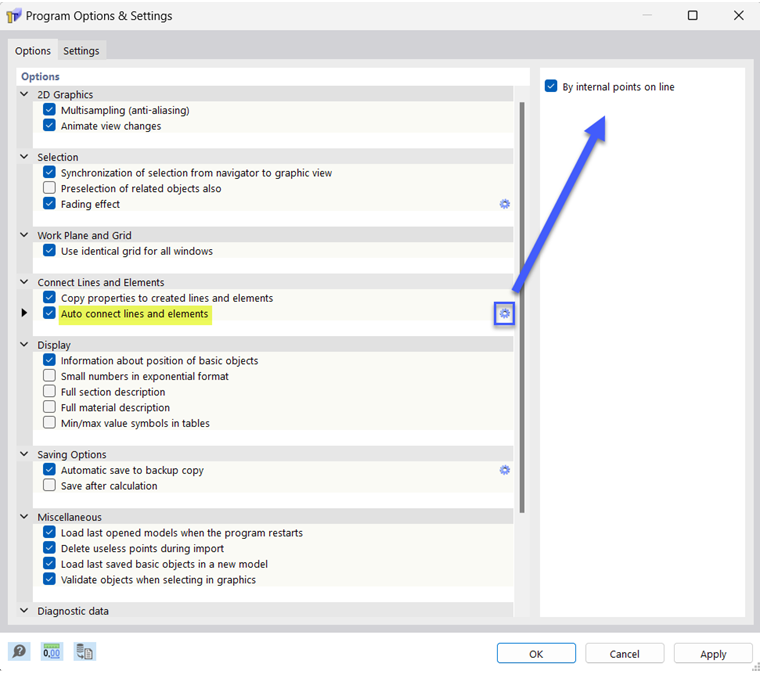

Las líneas y los elementos no se conectan automáticamente de forma predeterminada. Esta configuración correspondiente se puede encontrar en el cuadro de diálogo ' Configuración y opciones del programa ', que puede llamar en el menú Opciones o con el botón
.
La conexión se puede realizar utilizando puntos internos del tipo # extbookmark manual|PointType_OnLine|Para realizar en la línea #. Alternativamente, la línea se reemplaza por # extbookmark manual en la intersección|PointType_Standard|Puntos estándar # compartidos.

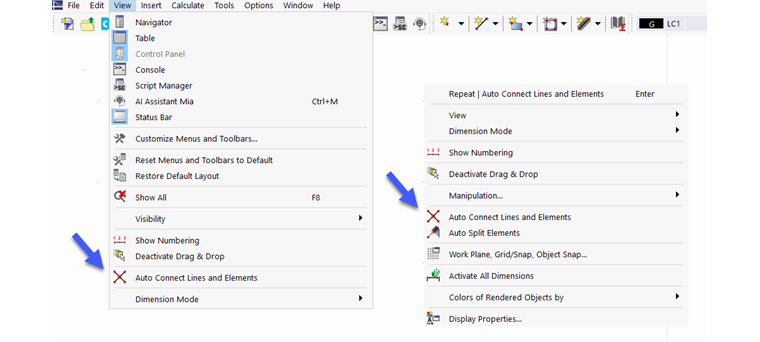

También puede usar el menú Ver o el menú contextual general para controlar si las líneas y elementos se deben dividir y conectar en el punto común.
Función 'Conectar'
Para conectar líneas o elementos que se cruzan posteriormente, use la función Conectar en el menú Herramientas o el botón [ T0 ] en la barra de menú.
Puede conectar líneas o elementos sin seleccionarlos primero. Simplemente dibuje una ventana sobre el área en la que desea conectar las líneas o elementos. No es necesario capturar completamente los objetos.
