Mit der Funktion Linien und Elemente verbinden können Sie Linien und Elemente verbinden, die sich kreuzen, jedoch keinen gemeinsamen Punkt besitzen.
Allgemeine Einstellungen

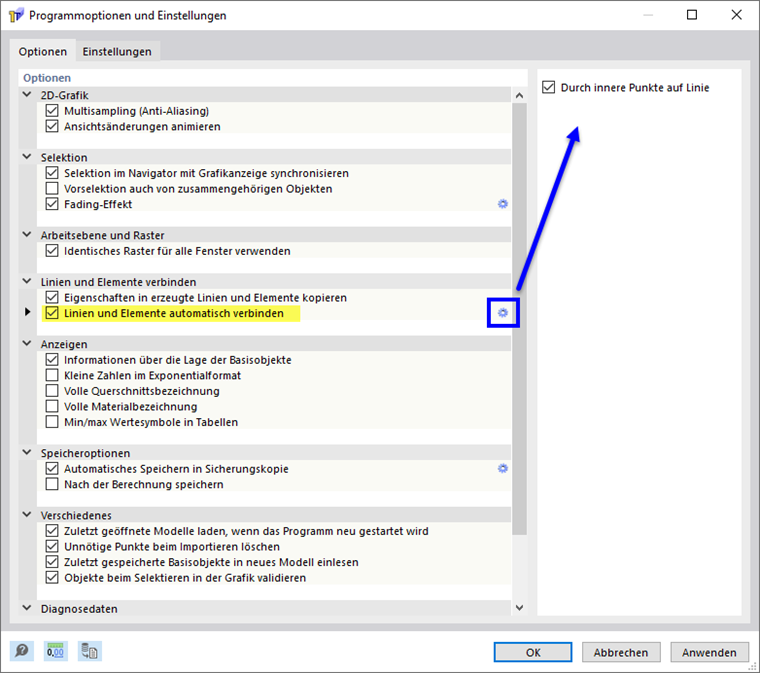

Linien und Elemente werden per Voreinstellung nicht automatisch verbunden. Diese Einstellung ist im Dialog 'Programmoptionen und Einstellungen' hinterlegt, den Sie im Menü Optionen oder mit der Schaltfläche
aufrufen können.
Die Verbindung kann durch interne Punkte des Typs Auf Linie hergestellt werden. Alternativ wird die Linie an der Kreuzungsstelle durch Standardpunkte geteilt.
Auch im Menü Ansicht oder dem allgemeinen Kontextmenü können Sie steuern, ob beim Setzen von Linien und Elementen eine Teilung und Verbindung am gemeinsamen Punkt erfolgen soll.
Funktion 'Verbinden'

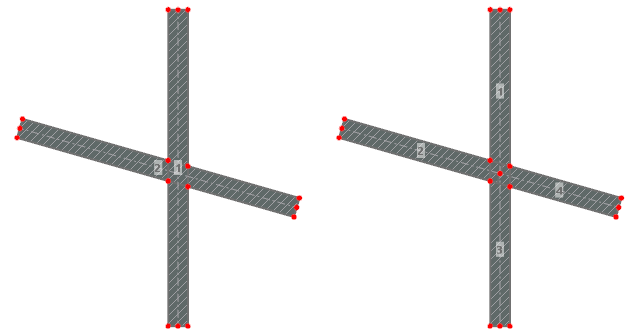

Um kreuzende Linien oder Elemente nachträglich zu verbinden, nutzen Sie die Funktion Verbinden im Menü Extras oder die Schaltfläche
in der Menüleiste.
Sie können Linien oder Elemente verbinden, ohne sie vorher zu selektieren. Ziehen Sie einfach ein Fenster über dem Bereich auf, in dem Sie die Linien oder Elemente verbinden wollen. Die Objekte müssen nicht vollständig erfasst sein.
