Równoległe linie/elementy

Funkcja Linie równoległe/elementy w menu Narzędzia umożliwia kopiowanie linii lub elementów równolegle. Alternatywnie można użyć przycisku lub na pasku narzędzi CAD

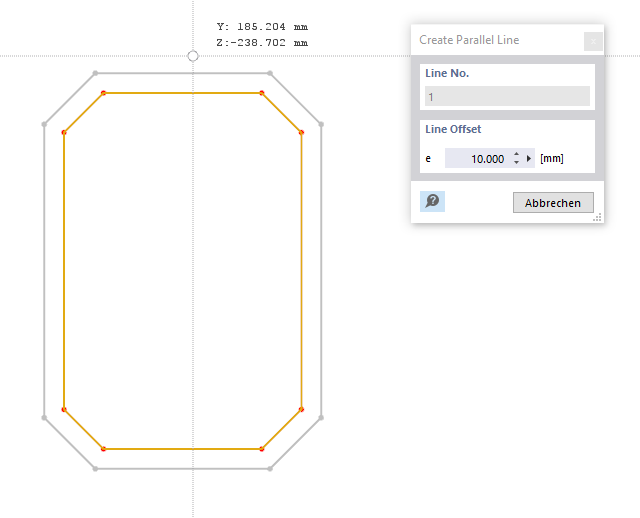

Poniższy rysunek przedstawia linię łamaną, której kopia jest przesuwana na zewnątrz o odległość 10 mm.

Definiowanie linii równoległych z odsunięciem

Odległość odsunięcia

Wprowadź odległość, z jaką chcesz skopiować linie lub elementy.

Lista linii/elementów

Wybierz linię/element w oknie roboczym kliknięciem myszy, dla której którego ma zostać utworzona linia równoległa.

Kierunek odsunięcia można następnie określić myszą. Nową linię/nowy element można sprawdzić w podglądzie.
