Lignes/éléments parallèles

La fonction Lignes/éléments parallèles dans le menu Outils offre la possibilité de copier des lignes ou des éléments en parallèle. Utilisez également pour cela le bouton ou dans la barre d'outils CAO

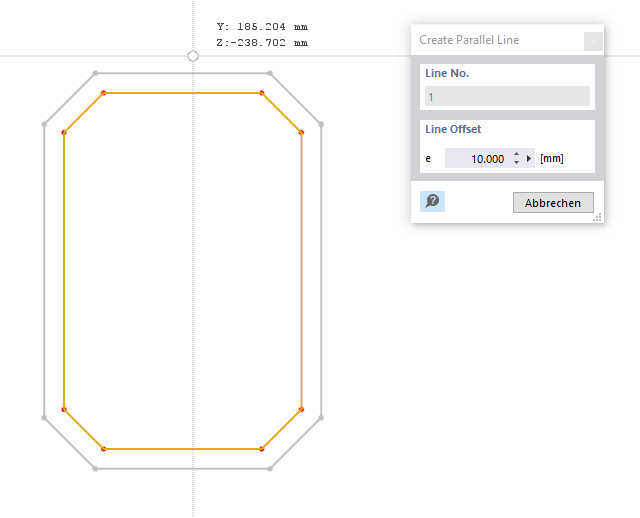

L'image suivante montre une polyligne dont la copie est décalée vers l'extérieur d'une distance de 10 mm.

Définir des lignes parallèles avec un décalage

Distance de décalage

Indiquez la distance à laquelle vous souhaitez copier les lignes ou les éléments.

Liste des lignes/éléments

Sélectionnez la ligne/l'élément dans la fenêtre de travail par un clic de souris, pour lequel une parallèle doit être créée.

Vous pouvez ensuite définir la direction du décalage à la souris. Vous pouvez vérifier la nouvelle ligne/le nouvel élément dans l'aperçu.
