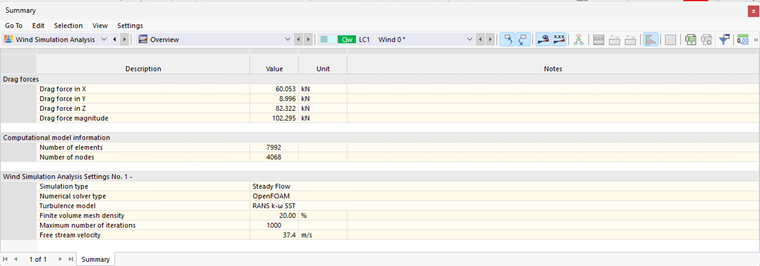

Dal tab "Analisi della simulazione del vento" del navigatore dei risultati, puoi controllare la visualizzazione dei risultati di RWIND. Nella tabella dei risultati "Riepilogo" per la Simulazione del Vento, troverai i risultati della forza di resistenza, informazioni sul modello computazionale e impostazioni della simulazione, come il tipo di simulazione o il numero di iterazioni.
Risultati delle quantità di superficie

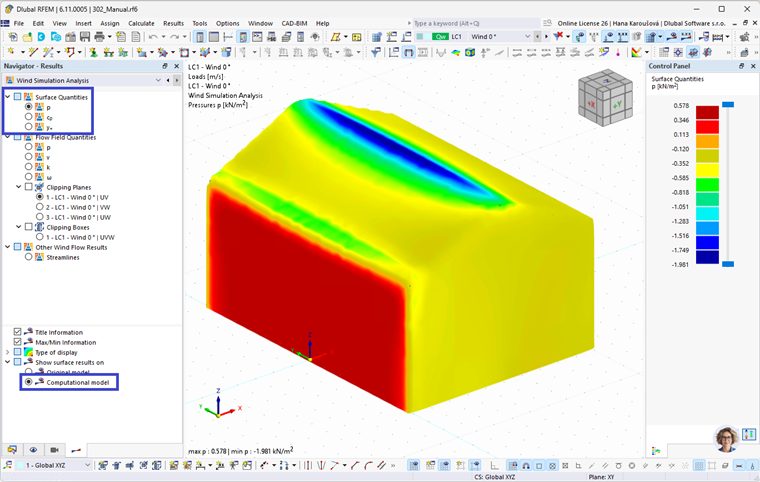

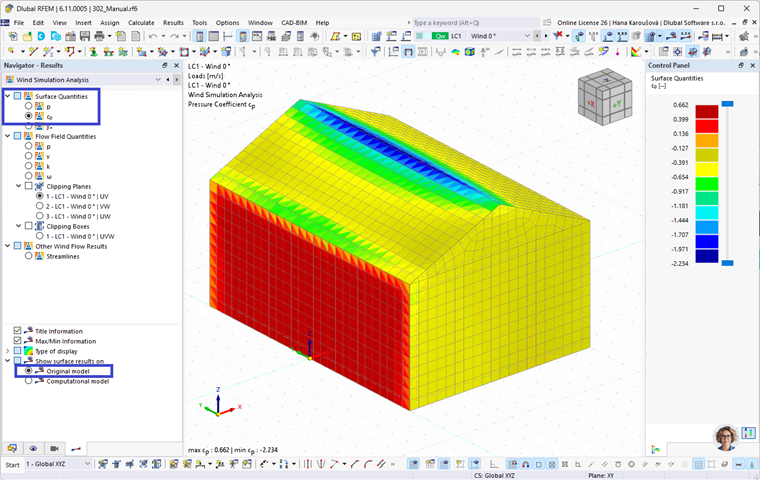

I risultati sulla superficie possono essere visualizzati sia sul modello computazionale (un bordo della mesh volumetrica adiacente al modello, calcolato in OpenFOAM) sia sul modello originale (risultati estrapolati di nuovo sulla superficie del modello originale). Nel "Navigatore - Risultati" puoi trovare i risultati della pressione p, il coefficiente di pressione Cp e il parametro di qualità della mesh vicino alla parete y+ (solo sul modello computazionale).
Risultati delle quantità del campo di flusso

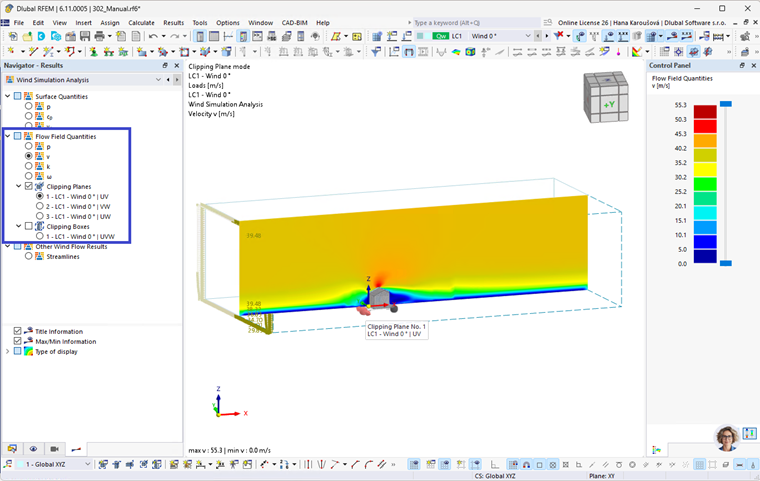

Nel campo di flusso, vengono calcolate la pressione p, la velocità v e le quantità turbolente (energia cinetica turbolenta k, tasso di dissipazione turbolenta epsilon, o tasso di dissipazione specifico turbolento omega). I risultati del campo di flusso possono essere visualizzati utilizzando un piano di taglio. Sono preimpostati 3 piani di taglio predefiniti nei piani principali del tunnel. Tuttavia, è possibile utilizzare anche il sistema di coordinate globale o piani di taglio definiti dall'utente. I piani di taglio possono essere spostati nella grafica tramite manipolatori.

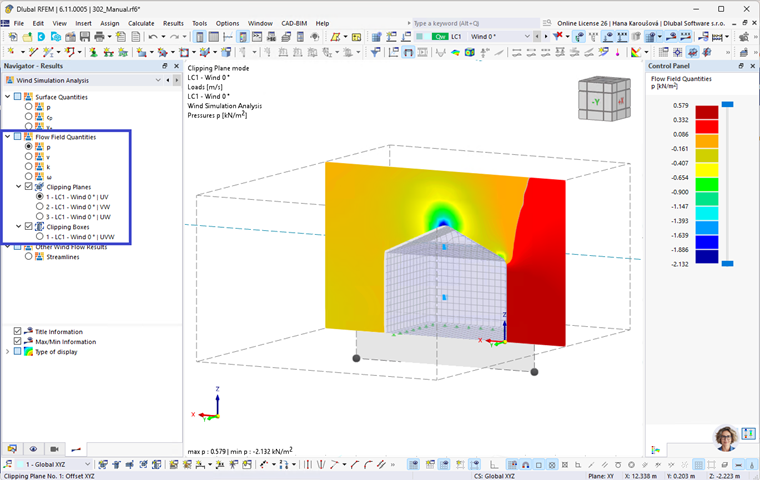

I risultati possono essere visualizzati su un dominio ridotto utilizzando una scatola di taglio.

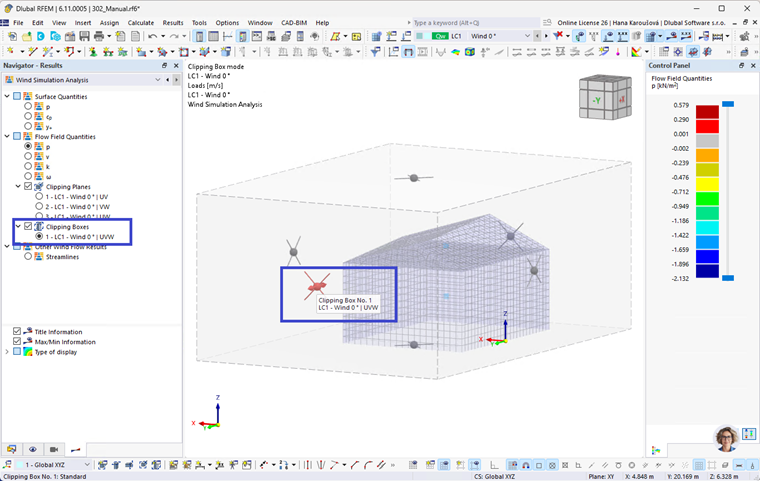

La dimensione della scatola di taglio può essere regolata nella grafica tramite manipolatori.
Altri risultati del flusso di vento

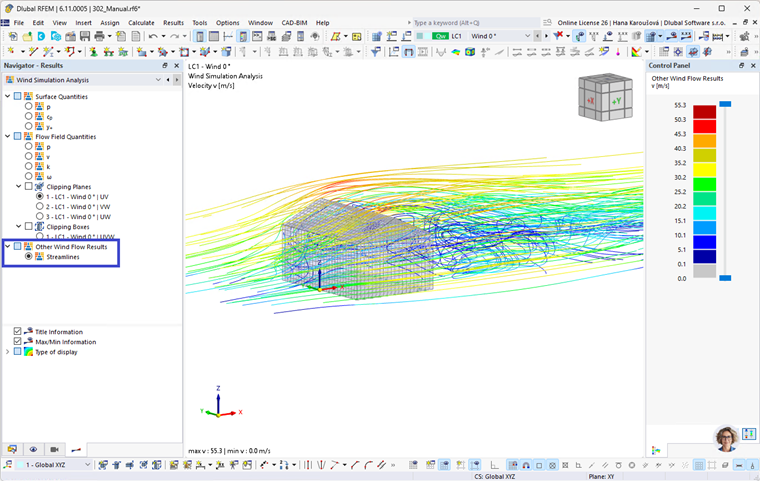

La distribuzione della velocità nel campo di flusso può essere visualizzata anche utilizzando le linee di flusso. Una linea di flusso è il percorso di una particella senza massa che si muove con il flusso. La velocità è sempre tangente alla linea di flusso in ogni punto. La visualizzazione delle linee di flusso può essere ridotta da un piano di taglio o una scatola di taglio in modo simile ai risultati del campo di flusso.
