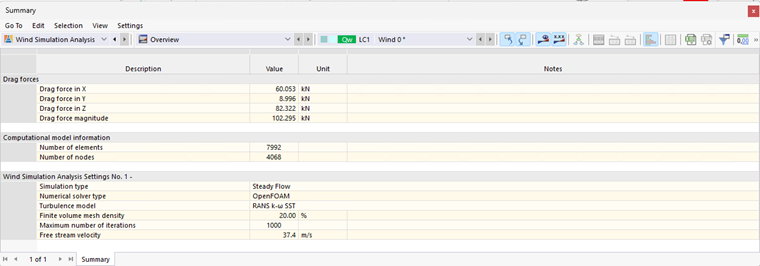

Desde la pestaña "Análisis de simulación de viento" del navegador de resultados, puedes controlar la visualización de los resultados de RWIND. En la tabla de resultados "Resumen" para la Simulación de Viento, encontrarás los resultados de la fuerza de arrastre, información sobre el modelo computacional y configuraciones de la simulación, como el tipo de simulación o el número de iteraciones.
Resultados de cantidad de superficie

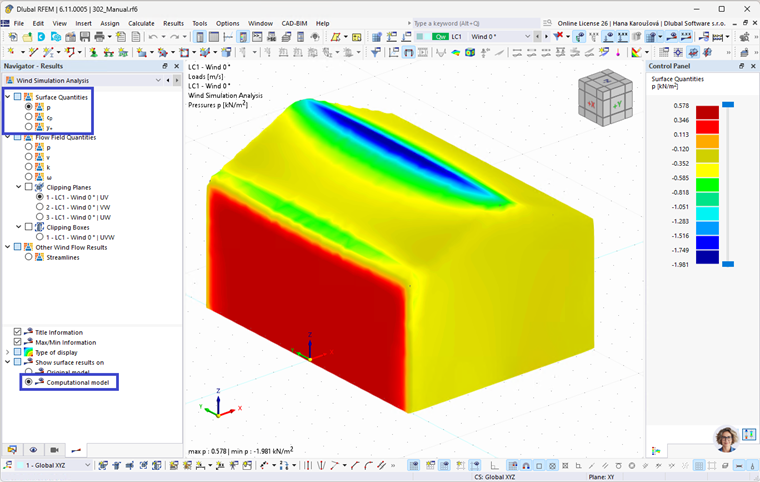

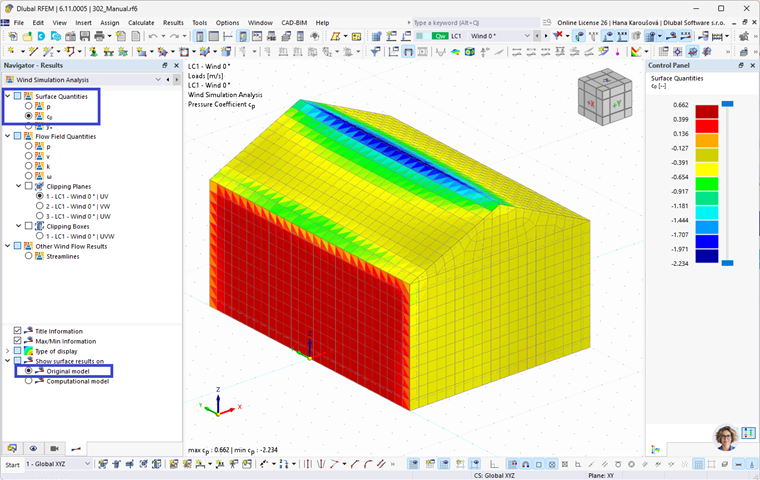

Los resultados de la superficie se pueden mostrar ya sea en el modelo computacional (un límite de la malla volumétrica adyacente al modelo, calculado en OpenFOAM) o en el modelo original (resultados extrapolados de regreso a la superficie del modelo original). En el "Navegador - Resultados" puedes encontrar los resultados de la presión p, el coeficiente de presión Cp, y el parámetro de calidad de malla cerca de la pared y+ (solo en el modelo computacional).
Resultados de cantidad del campo de flujo

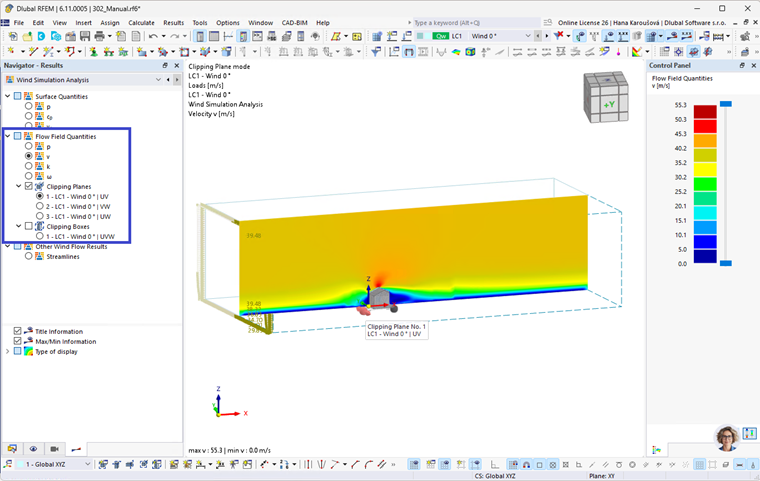

En el campo de flujo, se calculan la presión p, la velocidad v y las cantidades turbulentas (energía cinética turbulenta k, tasa de disipación turbulenta epsilon, o tasa específica de disipación turbulenta omega). Los resultados del campo de flujo se pueden mostrar utilizando un plano de recorte. Hay 3 planos de recorte predeterminados en los planos principales del túnel. No obstante, también se puede usar el sistema de coordenadas globales o planos de recorte definidos por el usuario. Los planos de recorte pueden moverse en los gráficos mediante manipuladores.

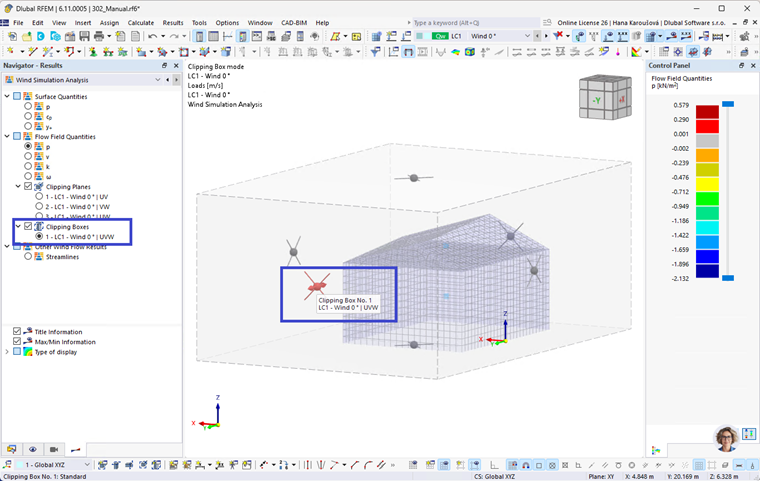

Los resultados pueden mostrarse en un dominio reducido usando un cuadro de recorte.
El tamaño del cuadro de recorte se puede ajustar en los gráficos mediante manipuladores.
Otros resultados de flujo de viento

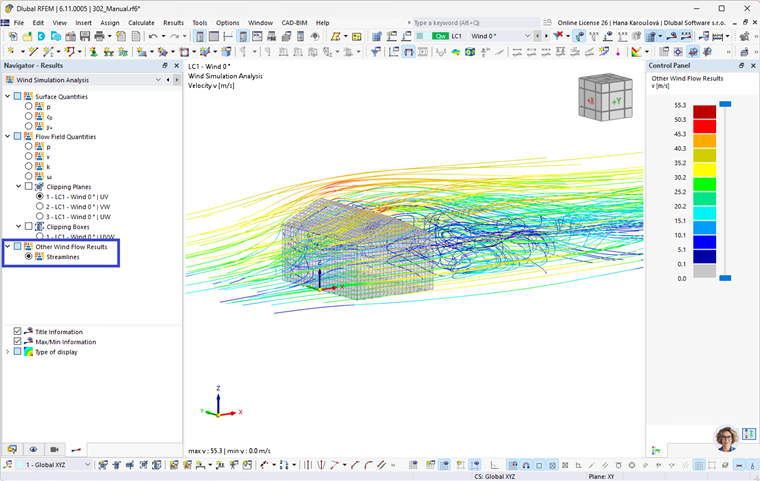

La distribución de velocidad en el campo de flujo también se puede visualizar usando líneas de corriente. Una línea de corriente es la trayectoria de una partícula sin masa moviéndose con el flujo. La velocidad es siempre tangente a la línea de corriente en cada punto. La vista de las líneas de corriente se puede reducir mediante un plano de recorte o un cuadro de recorte de manera similar a los resultados del campo de flujo.
