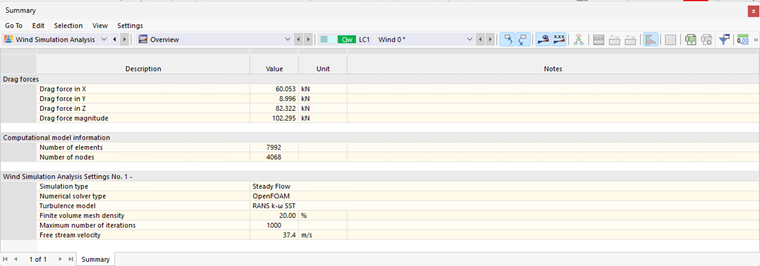

Z karty "Analýza simulace větru" v navigátoru výsledků lze řídit zobrazení výsledků RWIND. V tabulce výsledků "Shrnutí" pro simulaci větru naleznete výsledky odporové síly, informace o výpočetním modelu a nastavení simulace, jako je typ simulace nebo počet iterací.
Výsledky plochých množství

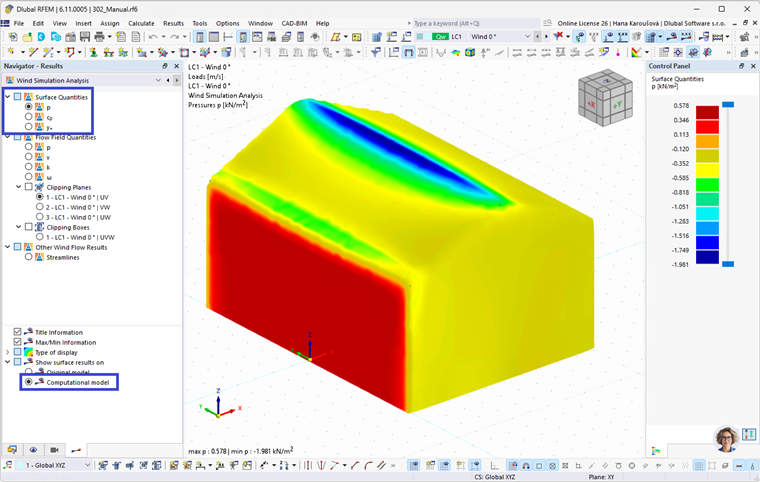

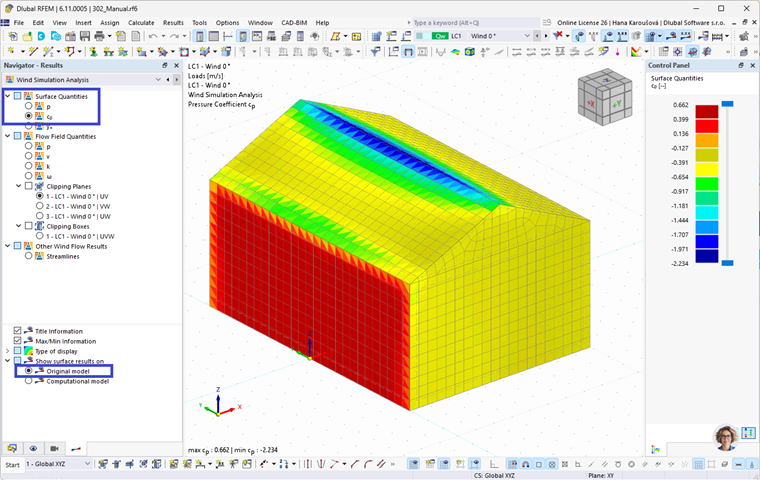

Výsledky povrchu lze zobrazit buď na výpočetním modelu (hranice objemové sítě přiléhající k modelu vypočítané v OpenFOAM), nebo na původním modelu (výsledky extrapolované zpět na povrch původního modelu). V "Navigátor - Výsledky" naleznete výsledky tlak p, tlakový koeficient Cp a parametr kvality sítě v blízkosti stěny y+ (pouze na výpočetním modelu).
Výsledky množství v poli proudu

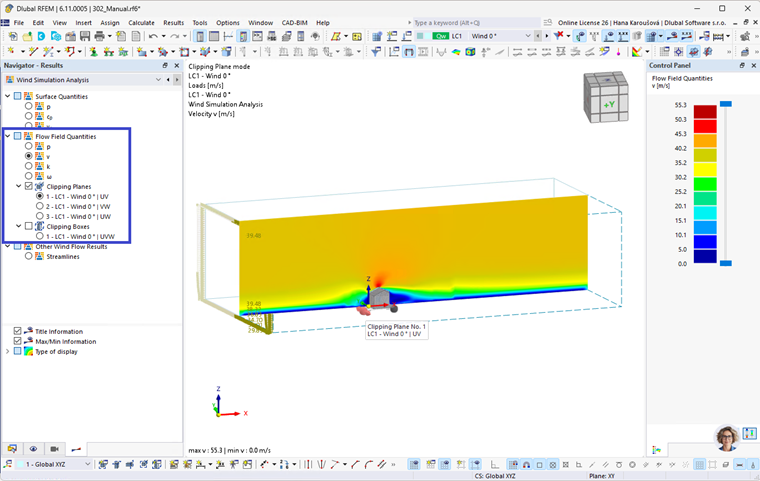

V poli proudu jsou vypočítány tlak p, rychlost v a turbulentní množství (turbulentní kinetická energie k, míra rozpadu turbulence epsilon nebo turbulentní specifická míra rozpadu omega). Výsledky pole proudu lze zobrazit pomocí odřezové roviny. Jsou přednastaveny 3 výchozí odřezové roviny v základních rovinách tunelu. Rovněž mohou být použity globální souřadnicový systém nebo uživatelem definované odřezové roviny. Odřezové roviny lze v grafice přesouvat pomocí manipulátorů.

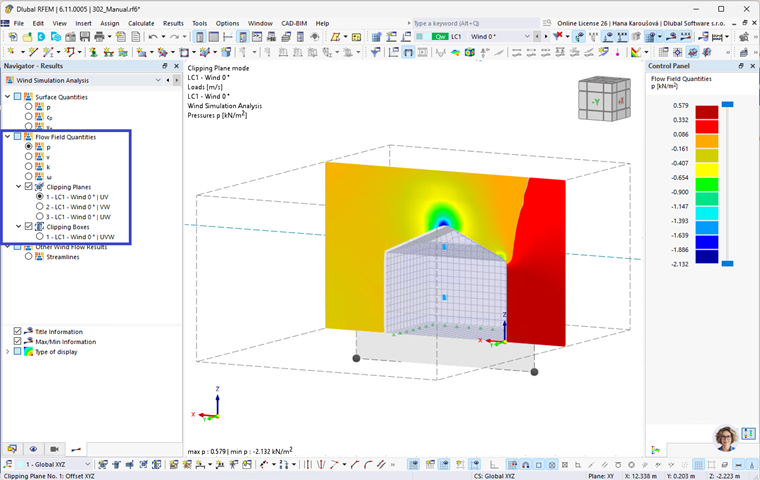

Výsledky lze zobrazit na zredukované doméně pomocí odřezové krabice.

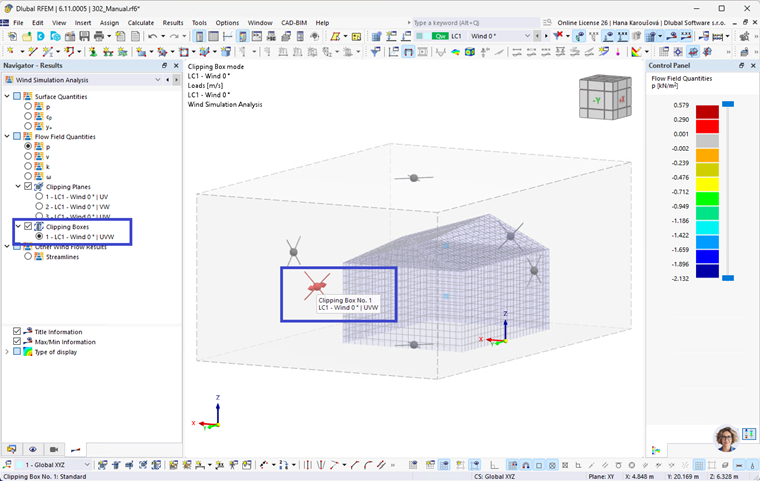

Velikost odřezové krabice lze v grafice upravit pomocí manipulátorů.
Další výsledky proudění větru

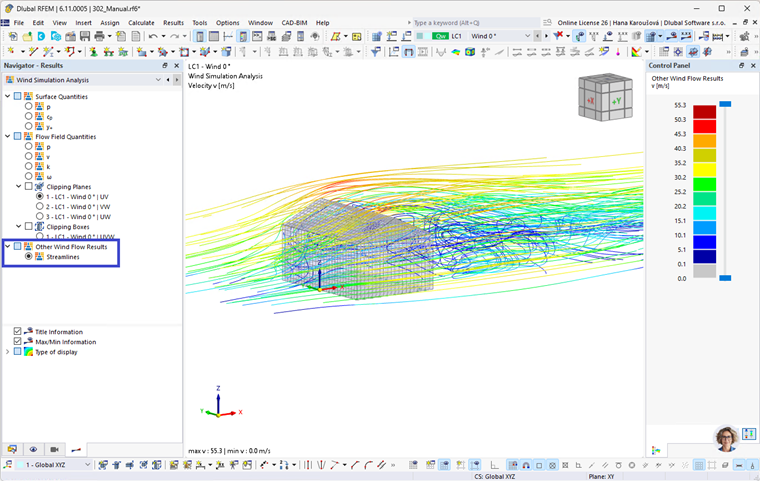

Distribuci rychlosti v poli proudění lze také vizualizovat pomocí proudnic. Proudnicová čára je dráha částice bez hmotnosti pohybující se s proudem. Rychlost je vždy tečná k proudnici v každém bodě. Zobrazení proudnic lze redukovat pomocí odřezové roviny nebo odřezové krabice podobně jako výsledky pole proudu.
