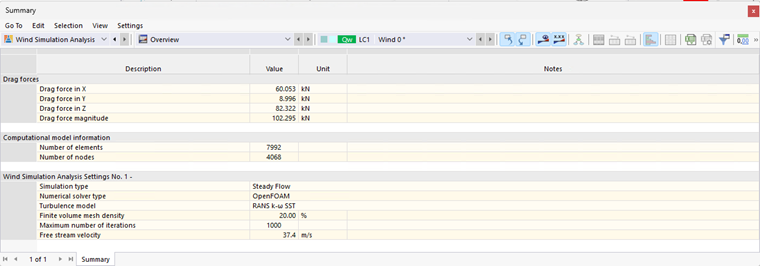

Z karty „Analiza symulacji wiatru” w Nawigatorze wyników można kontrolować wyświetlanie wyników RWIND. W tabeli wyników „Podsumowanie” dla Symulacji Wiatru znajdziesz wyniki siły oporu, informacje o modelu obliczeniowym oraz ustawienia symulacji, takie jak typ symulacji lub liczba iteracji.
Wyniki ilości powierzchniowych

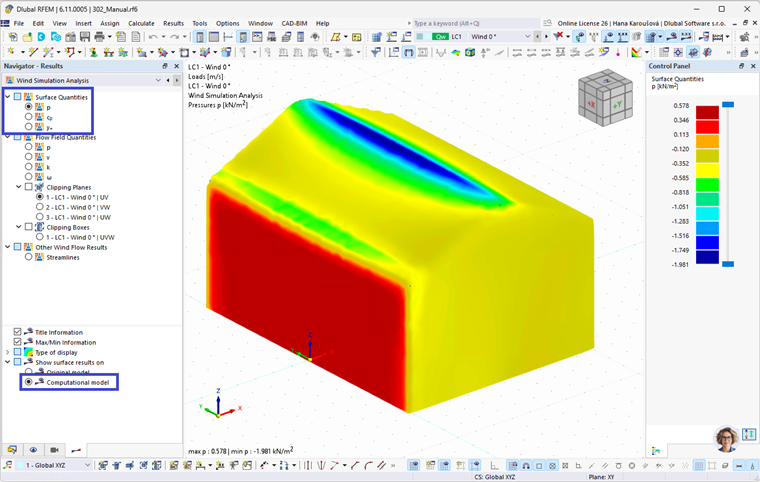

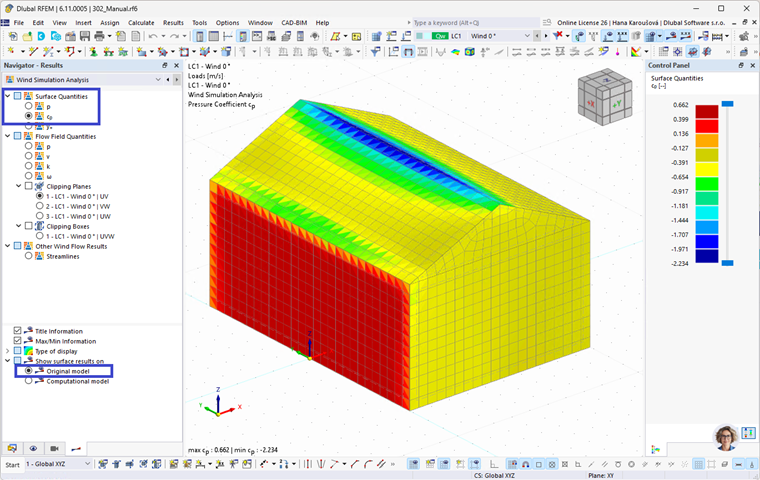

Wyniki powierzchniowe mogą być wyświetlane zarówno na modelu obliczeniowym (granica siatki wolumetrycznej przylegająca do modelu, obliczona w OpenFOAM), jak i na oryginalnym modelu (wyniki ekstrapolowane z powrotem na powierzchnię oryginalnego modelu). W „Nawigatorze - Wyniki” można znaleźć wyniki ciśnienia p, współczynnika ciśnienia Cp i parametru jakości siatki blisko-ściennej y+ (tylko dla modelu obliczeniowego).
Wyniki ilości w polu przepływu

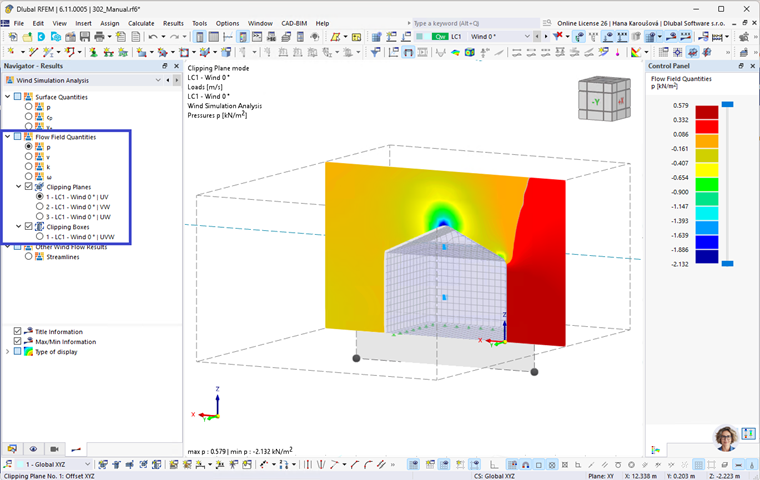

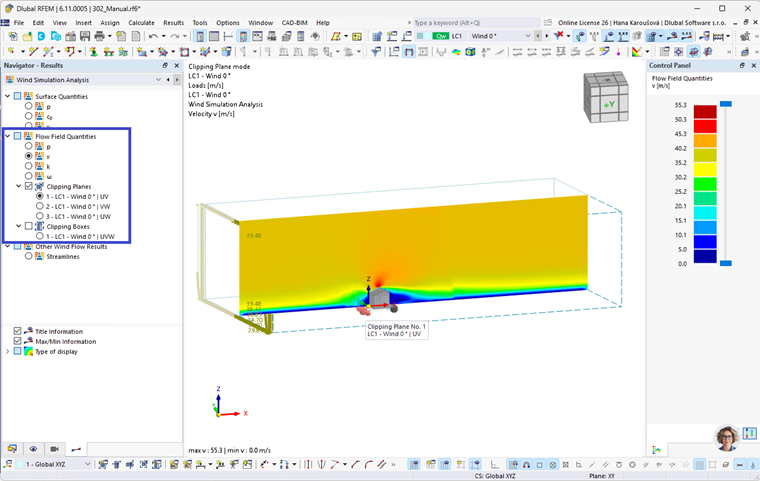

W polu przepływu obliczane są ciśnienie p, prędkość v i ilości turbulentne (energia kinetyczna turbulencji k, tempo dysypacji turbulencji epsilon lub specyficzne tempo dysypacji turbulencji omega). Wyniki pola przepływu mogą być wyświetlane przy użyciu płaszczyzny cięcia. 3 domyślne płaszczyzny cięcia w głównych płaszczyznach tunelu są ustawione wstępnie. Jednak można również używać globalnego układu współrzędnych lub płaszczyzn cięcia zdefiniowanych przez użytkownika. Płaszczyzny cięcia mogą być przesuwane w grafice za pomocą manipulatorów.
Wyniki mogą być wyświetlane na zredukowanej domenie przy użyciu pudełka cięcia.

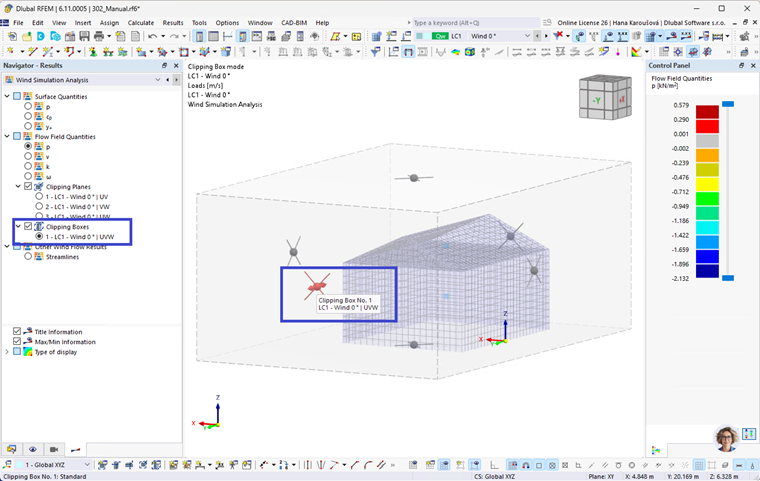

Rozmiar pudełka cięcia można dostosować w grafice za pomocą manipulatorów.
Inne wyniki przepływu wiatru

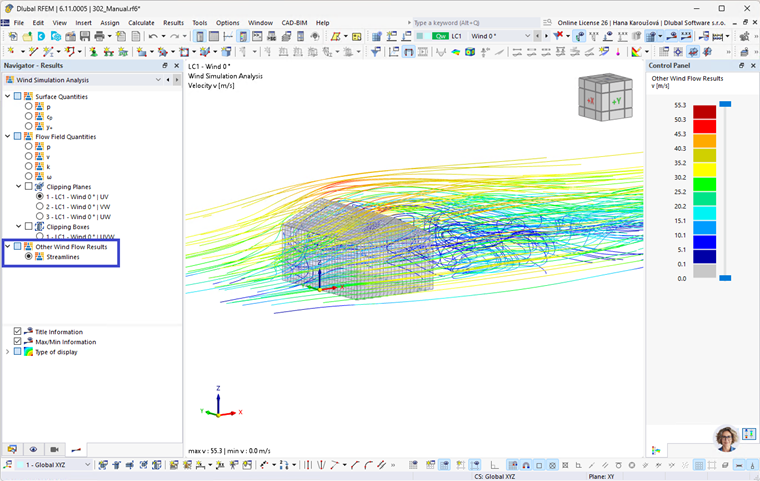

Rozkład prędkości w polu przepływu można również wizualizować za pomocą linii prądów. Linia prądu to ścieżka masy bezwładnej cząstki poruszającej się wraz z przepływem. Prędkość jest zawsze styczna do linii prądu w każdym punkcie. Widok linii prądów można zredukować przez płaszczyznę cięcia lub pudełko cięcia w podobny sposób jak wyniki pola przepływu.
