Über die Registerkarte „Analyse der Windsimulation“ im Ergebnisnavigator lässt sich die Darstellung der RWIND-Ergebnisse steuern. In der Ergebnistabelle „Fazit“ sind die Ergebnisse der Widerstandskraft sowie Informationen zum Rechenmodell und zu den Einstellungen der Simulation, beispielsweise zum Simulationstyp oder zur Anzahl der Iterationen, zu finden.
Mengenergebnisse der Oberfläche

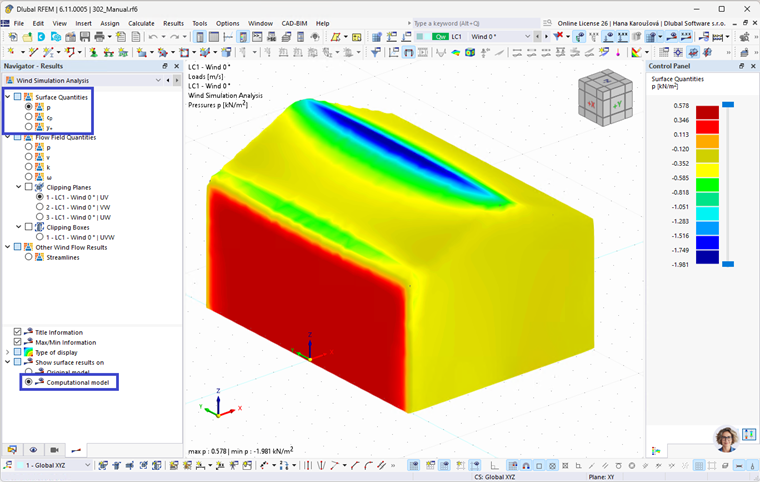

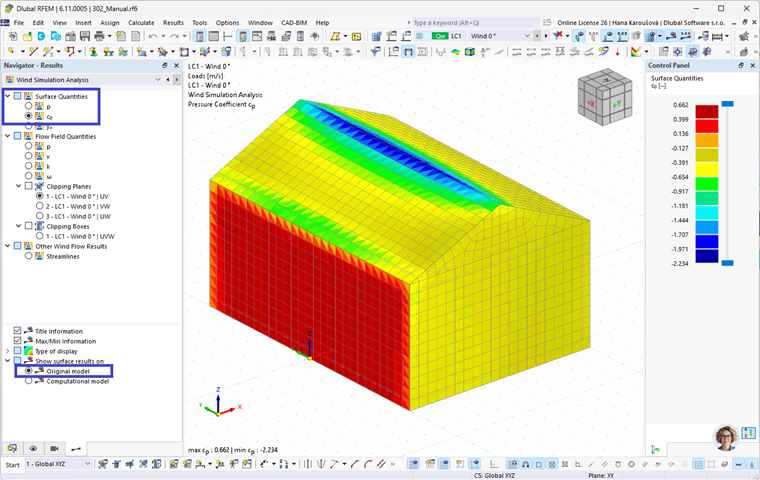

Die Ergebnisse der Flächenmengen können entweder am Rechenmodell (eine dem Modell benachbarte Grenze des Volumennetzes, berechnet in OpenFOAM) oder am ursprünglichen Modell (die Ergebnisse wurden zur ursprünglichen Modellfläche zurückextrapoliert) angezeigt werden. Unter "Navigator – Ergebnisse" finden Sie die Ergebnisse für den Druck p, den Druckkoeffizienten C_p und den Qualitätsparameter y⁺ für wandnahes Netz (nur am Rechenmodell).
Mengenergebnisse des Strömungsfelds

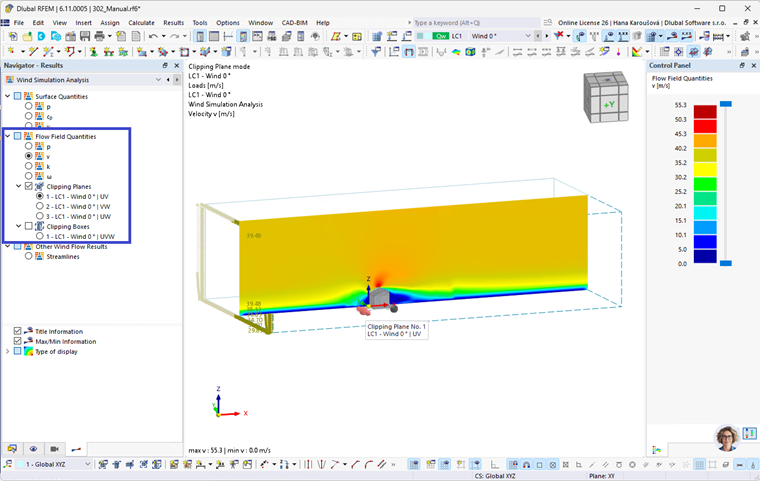

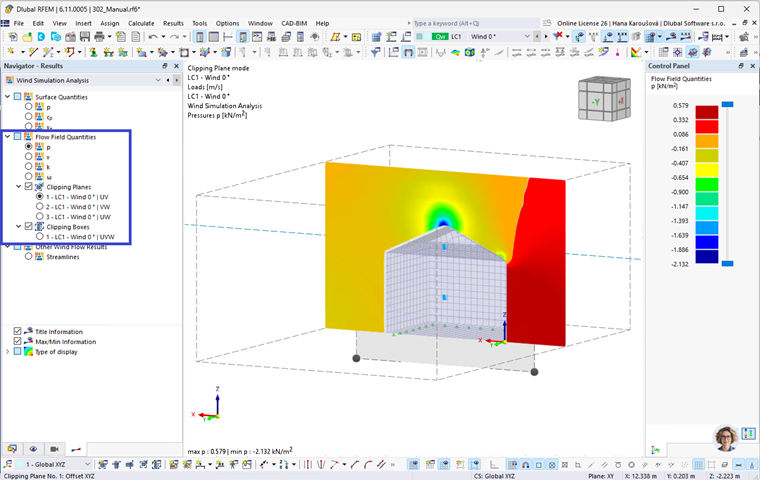

Im Strömungsfeld werden Druck p, Geschwindigkeit v und turbulente Größen (turbulente kinetische Energie k, turbulente Dissipationsrate epsilon oder spezifische Dissipationsrate omega) berechnet. Die Strömungsfeldergebnisse können mit einer Schnittebene dargestellt werden. Es sind 3 Standardschnittebenen in den Hauptflächen des Tunnels voreingestellt. Es kann jedoch auch ein globales Koordinatensystem oder benutzerdefinierte Schnittebene verwendet werden. Die Schnittebenen können in der Grafik durch Manipulatoren verschoben werden.

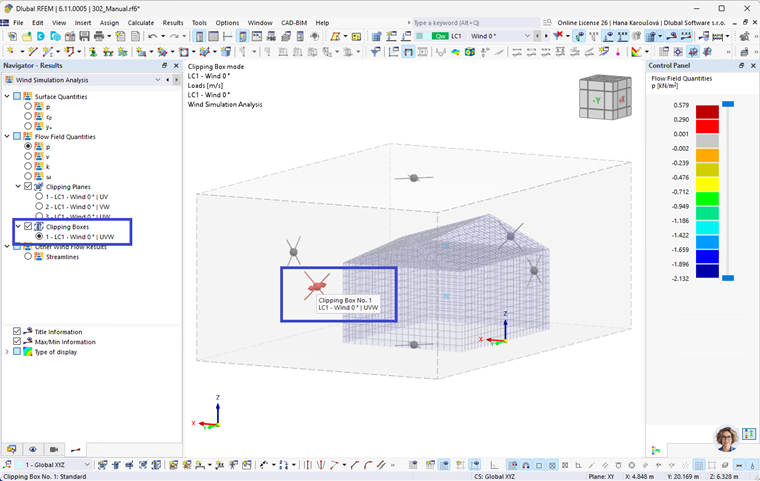

Die Ergebnisse können innerhalb eines reduzierten Bereichs mit einer Clippingbox angezeigt werden.
Die Größe der Clippingbox kann in der Grafik durch Manipulatoren angepasst werden.
Weitere Strömungsergebnisse

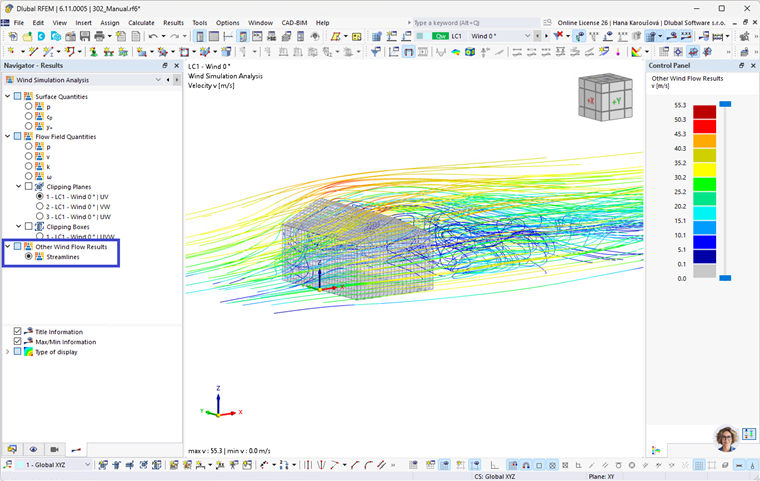

Die Geschwindigkeitsverteilung im Strömungsfeld kann auch mit Strömungslinien visualisiert werden. Eine Strömungslinie stellt den Weg eines masselosen Partikels dar, das mit der Strömung fließt. An jedem Punkt ist die Geschwindigkeit tangential zur Strömungslinie. Die Ansicht der Strömungslinien kann auf ähnliche Weise wie die Ergebnisse des Strömungsfelds durch eine Schnittebene oder eine Clippingbox reduziert werden.
