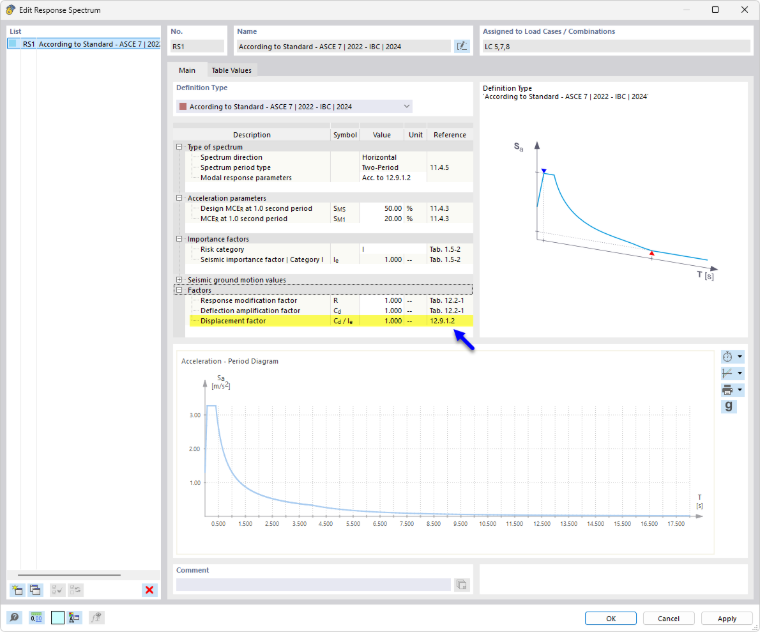

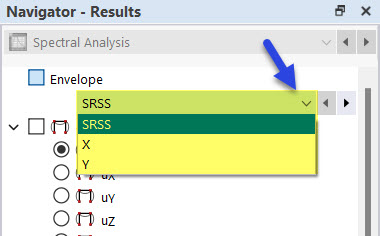

Con la configuración predeterminada, se generan los resultados de la envolvente así como las direcciones globales X, Y y Z a las que se les ha asignado un Espectro de respuesta. Estas opciones están disponibles en la parte superior de la lista del navegador (consulte también la imagen Seleccione la envolvente o dirección ) para que pueda controlar la visualización de resultados en consecuencia.

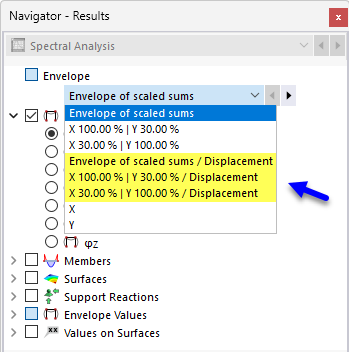

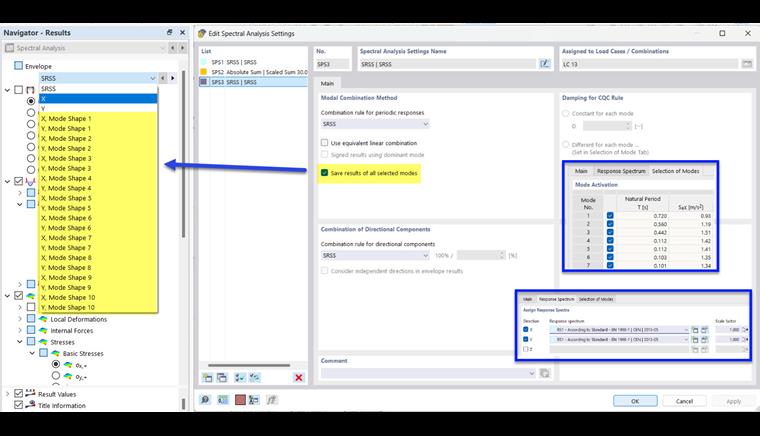

Si ha activado la opción Guardar resultados de todas las formas seleccionadas en la Configuración del análisis espectral y ha asignado esta configuración a un caso de carga, los resultados de todas las deformadas del modo seleccionadas (consulte el capítulo Selección de modos) para las direcciones X, Y y Z, a las que se ha asignado un Espectro de respuesta.
En el caso de carga, los resultados individuales del análisis espectral se guardan y están disponibles como resultados parciales (envolventes). Sustituyen la exportación de casos de carga y combinaciones de resultados, como era necesario en el módulo adicional RF-/DYNAM Pro de la generación de programas RFEM 5/RSTAB 8.
Los resultados parciales disponibles dependen de cuál de las Configuraciones de análisis espectral haya asignado al caso de carga y para qué direcciones de excitación haya especificado un Espectro de respuesta. Las diversas opciones se muestran en las siguientes tablas.
SRSS - Raíz Cuadrada de la Suma de los Cuadrados
En el caso de un caso de carga, la descripción del resultado nombra el tipo de envolvente de la siguiente manera:
| Descripción | Tipo de resultado |
|---|---|
| SRSS | Envolvente total X, Y, Z |
| X | Envolvente de todos los modos de vibración en X |
| Y | Envolvente de todos los modos de vibración en Y |
| Z | Envolvente de todos los modos de vibración en Z |
| X, modo n | Envolvente del -enésimo modo de vibración en X |
| Y, modo n | Envolvente del -enésimo modo de vibración en Y |
| Z, deformada del modo n | Envolvente del -enésimo modo de vibración en Z |

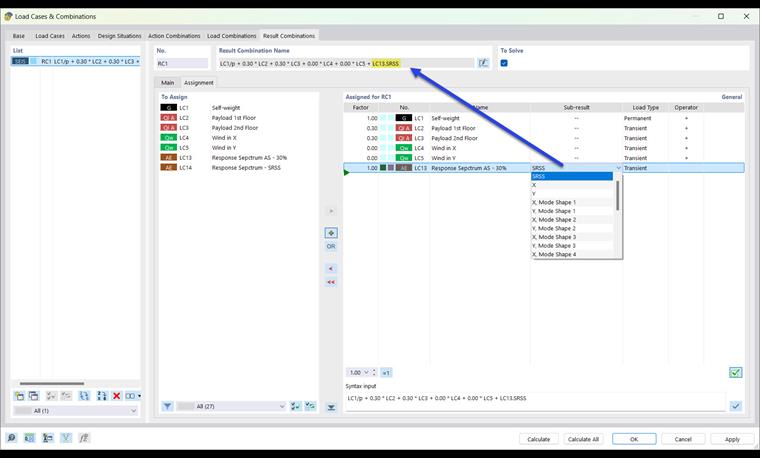

Si ha especificado en el cuadro de diálogo 'Casos de carga y combinaciones' para la Combinaciones de resultados que generan resultados parciales (consulte la imagen Activar resultados parciales para combinaciones de resultados ), estos resultados también están disponibles para los casos de carga usados en la CR.
La descripción de resultados se compone del número de caso de carga y los resultados parciales respectivos. Para el caso de carga 7 (CC7), por ejemplo, esto es como sigue:
| Descripción | Tipo de resultado |
|---|---|
| CC7.SRSS | Envolvente total X, Y, Z |
| CC7.X | Envolvente de todos los modos de vibración en X |
| CC7.Y | Envolvente de todos los modos de vibración en Y |
| CC7.Z | Envolvente de todos los modos de vibración en Z |
| CC7.X, deformada del modo según | Envolvente del -enésimo modo de vibración en X |
| CC7.Y, deformada del modo según | Envolvente del -enésimo modo de vibración en Y |
| CC7.Z, deformada del modo según | Envolvente del -enésimo modo de vibración en Z |
Suma ponderada (100 % / 30 % o 100 % / 40 %)
En el caso de un caso de carga, la descripción del resultado nombra el tipo de envolvente de la siguiente manera:
| Descripción | Tipo de resultado |
|---|---|
| Sumas ponderadas | Envolvente total |
| X 100 % ❘ Y 30 % ❘ Z 30 % | Envolvente factorizada de todos los modos de vibración en X (100 %), Y (30 %) y Z (30 %) |
| X 30 % ❘ Y 100 % ❘ Z 30 % | Envolvente factorizada de todos los modos de vibración en X (30 %), Y (100 %) y Z (30 %) |
| X | Envolvente de todos los modos de vibración en X (100 %) |
| Y | Envolvente de todos los modos de vibración en Y (100 %) |
| Z | Envolvente de todos los modos de vibración en Z (100 %) |
| X, modo n | Envolvente del -enésimo modo de vibración en X |
| Y, modo n | Envolvente del -enésimo modo de vibración en Y |
| Z, deformada del modo n | Envolvente del -enésimo modo de vibración en Z |
En el caso de una combinación de resultados, la descripción del resultado se compone del número de caso de carga y los resultados parciales respectivos. Para el caso de carga 7 (CC7), por ejemplo, esto es como sigue:
| Descripción | Tipo de resultado |
|---|---|
| CC7.Sumas ponderadas | Envolvente total |
| CC7.SSX | Envolvente factorizada de todos los modos de vibración en X (100 %), Y (30 %) y Z (30 %) |
| CC7.SSY | Envolvente factorizada de todos los modos de vibración en X (30 %), Y (100 %) y Z (30 %) |
| CC7.SSZ | Envolvente factorizada de todos los modos de vibración en X (30 %), Y (30 %) y Z (100 %) |
| CC7.X | Envolvente de todos los modos de vibración en X (100 %) |
| CC7.Y | Envolvente de todos los modos de vibración en Y (100 %) |
| CC7.Z | Envolvente de todos los modos de vibración en Z (100 %) |
| CC7.X, deformada del modo según | Envolvente del -enésimo modo de vibración en X |
| CC7.Y, deformada del modo según | Envolvente del -enésimo modo de vibración en Y |
| CC7.Z, deformada del modo según | Envolvente del -enésimo modo de vibración en Z |
Suma absoluta
En el caso de un caso de carga, la descripción del resultado nombra el tipo de envolvente de la siguiente manera:
| Descripción | Tipo de resultado |
|---|---|
| Suma absoluta | Envolvente total X, Y, Z |
| X | Envolvente de todos los modos de vibración en X |
| Y | Envolvente de todos los modos de vibración en Y |
| Z | Envolvente de todos los modos de vibración en Z |
| X, modo n | Envolvente del -enésimo modo de vibración en X |
| Y, modo n | Envolvente del -enésimo modo de vibración en Y |
| Z, deformada del modo n | Envolvente del -enésimo modo de vibración en Z |
En el caso de una combinación de resultados, la descripción del resultado se compone del número de caso de carga y los resultados parciales respectivos. Para el caso de carga 7 (CC7), por ejemplo, esto es como sigue:
| Descripción | Tipo de resultado |
|---|---|
| CC7.AS | Envolvente total |
| CC7.X | Envolvente de todos los modos de vibración en X |
| CC7.Y | Envolvente de todos los modos de vibración en Y |
| CC7.Z | Envolvente de todos los modos de vibración en Z |
| CC7.X, deformada del modo según | Envolvente del -enésimo modo de vibración en X |
| CC7.Y, deformada del modo según | Envolvente del -enésimo modo de vibración en Y |
| CC7.Z, deformada del modo según | Envolvente del -enésimo modo de vibración en Z |
