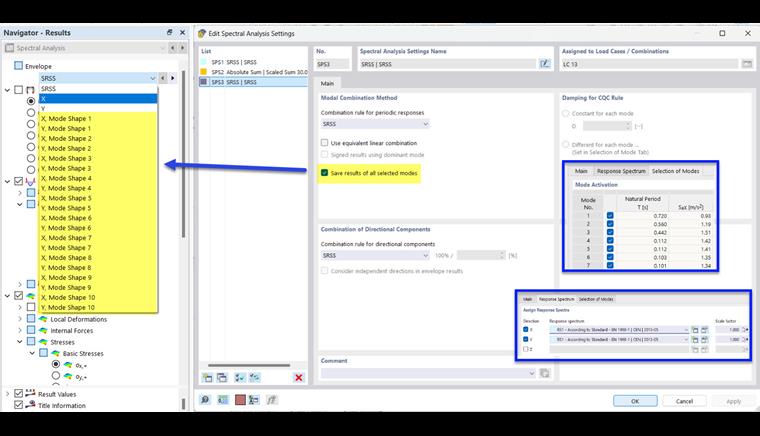

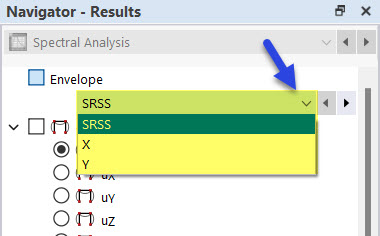

Avec les réglages par défaut, les résultats de l'enveloppe ainsi que des directions globales X, Y et Z auxquelles vous avez assigné un Spectre de réponse sont affichés. Ces options sont disponibles en haut de la liste du navigateur (voir aussi la figure Sélectionner l'enveloppe ou la direction ), ce qui vous permet de contrôler l'affichage des résultats en conséquence.
SRSS – Règle de la racine carrée de la somme des carrés
Pour un Cas de charge, la désignation du résultat nomme le type d'enveloppe comme suit :
| Désignation | Type de résultat |
|---|---|
| SRSS | Enveloppe totale X, Y, Z |
| X | Enveloppe de tous les modes propres en X |
| Y | Enveloppe de tous les modes propres en Y |
| Z | Enveloppe de tous les modes propres en Z |
| X, mode propre n | Enveloppe du n-ième mode propre en X |
| Y, mode propre n | Enveloppe du n-ième mode propre en Y |
| Z, mode propre n | Enveloppe du n-ième mode propre en Z |

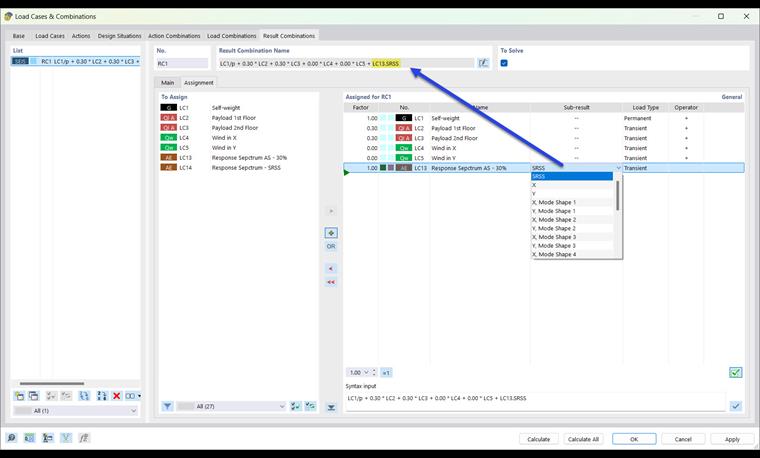

Si vous avez défini dans la boîte de dialogue Cas de charge et combinaisons que des résultats partiels doivent être affichés pour des cas de charge ou des combinaisons de résultats, ces résultats sont également disponibles pour les cas de charge ou les cas de charge utilisés dans la CR.
La désignation du résultat se compose du numéro de cas de charge et des résultats partiels respectifs. Pour le cas de charge 7 (CC7), par exemple, cela se présente comme suit :
| Désignation | Type de résultat |
|---|---|
| CC7.SRSS | Enveloppe totale X, Y, Z |
| CC7.X | Enveloppe de tous les modes propres en X |
| CC7.Y | Enveloppe de tous les modes propres en Y |
| CC7.Z | Enveloppe de tous les modes propres en Z |
| CC7.X, mode propre n | Enveloppe du n-ième mode propre en X |
| CC7.Y, mode propre n | Enveloppe du n-ième mode propre en Y |
| CC7.Z, mode propre n | Enveloppe du n-ième mode propre en Z |
Somme pondérée (100 % / 30 % ou 100 % / 40 %)
Pour un Cas de charge, la désignation du résultat nomme le type d'enveloppe comme suit :
| Désignation | Type de résultat |
|---|---|
| Sommes pondérées | Enveloppe totale |
| X 100 % ❘ Y 30 % ❘ Z 30 % | Enveloppe pondérée de tous les modes propres en X (100 %), Y (30 %) et Z (30 %) |
| X 30 % ❘ Y 100 % ❘ Z 30 % | Enveloppe pondérée de tous les modes propres en X (30 %), Y (100 %) et Z (30 %) |
| X | Enveloppe de tous les modes propres en X (100 %) |
| Y | Enveloppe de tous les modes propres en Y (100 %) |
| Z | Enveloppe de tous les modes propres en Z (100 %) |
| X, mode propre n | Enveloppe du n-ième mode propre en X |
| Y, mode propre n | Enveloppe du n-ième mode propre en Y |
| Z, mode propre n | Enveloppe du n-ième mode propre en Z |
Pour une Combinaison de résultats, la désignation du résultat se compose du numéro de cas de charge et des résultats partiels respectifs. Pour le cas de charge 7 (CC7), par exemple, cela se présente comme suit :
| Désignation | Type de résultat |
|---|---|
| CC7.Sommes pondérées | Enveloppe totale |
| CC7.SSX | Enveloppe pondérée de tous les modes propres en X (100 %), Y (30 %) et Z (30 %) |
| CC7.SSY | Enveloppe pondérée de tous les modes propres en X (30 %), Y (100 %) et Z (30 %) |
| CC7.SSZ | Enveloppe pondérée de tous les modes propres en X (30 %), Y (30 %) et Z (100 %) |
| CC7.X | Enveloppe de tous les modes propres en X (100 %) |
| CC7.Y | Enveloppe de tous les modes propres en Y (100 %) |
| CC7.Z | Enveloppe de tous les modes propres en Z (100 %) |
| CC7.X, mode propre n | Enveloppe du n-ième mode propre en X |
| CC7.Y, mode propre n | Enveloppe du n-ième mode propre en Y |
| CC7.Z, mode propre n | Enveloppe du n-ième mode propre en Z |
Somme absolue
Pour un Cas de charge, la désignation du résultat nomme le type d'enveloppe comme suit :
| Désignation | Type de résultat |
|---|---|
| Somme absolue | Enveloppe totale X, Y, Z |
| X | Enveloppe de tous les modes propres en X |
| Y | Enveloppe de tous les modes propres en Y |
| Z | Enveloppe de tous les modes propres en Z |
| X, mode propre n | Enveloppe du n-ième mode propre en X |
| Y, mode propre n | Enveloppe du n-ième mode propre en Y |
| Z, mode propre n | Enveloppe du n-ième mode propre en Z |
Pour une Combinaison de résultats, la désignation du résultat se compose du numéro de cas de charge et des résultats partiels respectifs. Pour le cas de charge 7 (CC7), par exemple, cela se présente comme suit :
| Désignation | Type de résultat |
|---|---|
| CC7.SA | Enveloppe totale |
| CC7.X | Enveloppe de tous les modes propres en X |
| CC7.Y | Enveloppe de tous les modes propres en Y |
| CC7.Z | Enveloppe de tous les modes propres en Z |
| CC7.X, mode propre n | Enveloppe du n-ième mode propre en X |
| CC7.Y, mode propre n | Enveloppe du n-ième mode propre en Y |
| CC7.Z, mode propre n | Enveloppe du n-ième mode propre en Z |
Résultats partiels avec le suffixe « Déplacement »

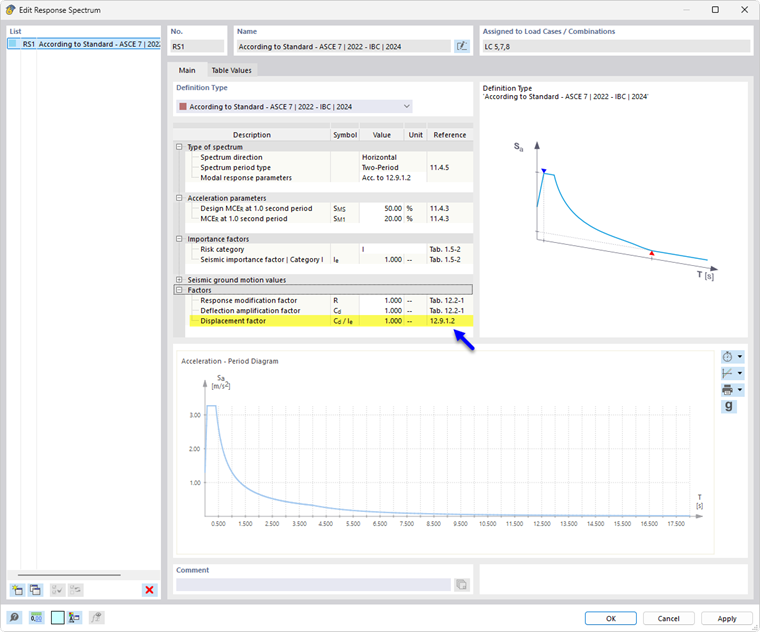

Pour un spectre de réponse avec la Forme de spectre Spectre de calcul, un nouvel ensemble de résultats partiels est généré, lié à la règle sélectionnée pour la Combinaison des composantes directionnelles et portant le suffixe Déplacement. La catégorie « Facteurs » dans la boîte de dialogue du spectre de réponse (voir la figure Définir le coefficient de comportement en déplacement) contrôle le coefficient de déplacement avec lequel les résultats partiels sont mis à l'échelle et générés comme résultats supplémentaires avec la désignation « Déplacement ».
La définition du facteur de déplacement varie selon la Norme sélectionnée pour le module complémentaire « Analyse dynamique ». Dans la boîte de dialogue du spectre de réponse, la colonne « Référence » indique la section où le coefficient de comportement en déplacement est consigné. Il est recommandé de consulter cette section de la norme pour mieux comprendre le calcul du déplacement sismique.
