Mit den Standardeinstellungen werden die Ergebnisse der Umhüllenden sowie der globalen Richtungen X, Y und Z ausgegeben, denen Sie ein Antwortspektrum zugeordnet haben. Diese Optionen stehen oben in der Navigator-Liste zur Auswahl (siehe auch Bild Umhüllende oder Richtung auswählen ), sodass Sie die Ergebnisdarstellung entsprechend steuern können.
SRSS – Quadratsummenwurzel-Regel
Bei einem Lastfall benennt die Ergebnisbezeichnung die Art der Umhüllenden wie folgt:
| Bezeichnung | Ergebnisart |
|---|---|
| SRSS | Gesamtumhüllende X, Y, Z |
| X | Umhüllende aller Eigenformen in X |
| Y | Umhüllende aller Eigenformen in Y |
| Z | Umhüllende aller Eigenformen in Z |
| X, Eigenform n | Umhüllende der n-ten Eigenform in X |
| Y, Eigenform n | Umhüllende der n-ten Eigenform in Y |
| Z, Eigenform n | Umhüllende der n-ten Eigenform in Z |
Wenn Sie im Dialog Lastfälle und Kombinationen festgelegt haben, dass Teilergebnisse für Lastfälle oder Ergebniskombinationen ausgegeben werden, stehen diese Ergebnisse entsprechend auch für die Lastfälle oder die in der EK verwendeten Lastfälle zur Auswahl.
Die Ergebnisbezeichnung setzt sich aus der Lastfallnummer und den jeweiligen Teilergebnissen zusammen. Für den Lastfall 7 (LF7) beispielsweise ist dies wie folgt:
| Bezeichnung | Ergebnisart |
|---|---|
| LF7.SRSS | Gesamtumhüllende X, Y, Z |
| LF7.X | Umhüllende aller Eigenformen in X |
| LF7.Y | Umhüllende aller Eigenformen in Y |
| LF7.Z | Umhüllende aller Eigenformen in Z |
| LF7.X, Eigenform n | Umhüllende der n-ten Eigenform in X |
| LF7.Y, Eigenform n | Umhüllende der n-ten Eigenform in Y |
| LF7.Z, Eigenform n | Umhüllende der n-ten Eigenform in Z |
Skalierte Summe (100 % / 30 % bzw. 100 % / 40 %)
Bei einem Lastfall benennt die Ergebnisbezeichnung die Art der Umhüllenden wie folgt:
| Bezeichnung | Ergebnisart |
|---|---|
| Skalierte Summen | Gesamtumhüllende |
| X 100 % ❘ Y 30 % ❘ Z 30 % | Faktorisierte Umhüllende aller Eigenformen in X (100 %), Y (30 %) und Z (30 %) |
| X 30 % ❘ Y 100 % ❘ Z 30 % | Faktorisierte Umhüllende aller Eigenformen in X (30 %), Y (100 %) und Z (30 %) |
| X | Umhüllende aller Eigenformen in X (100 %) |
| Y | Umhüllende aller Eigenformen in Y (100 %) |
| Z | Umhüllende aller Eigenformen in Z (100 %) |
| X, Eigenform n | Umhüllende der n-ten Eigenform in X |
| Y, Eigenform n | Umhüllende der n-ten Eigenform in Y |
| Z, Eigenform n | Umhüllende der n-ten Eigenform in Z |
Bei einer Ergebniskombination setzt sich die Ergebnisbezeichnung aus der Lastfallnummer und den jeweiligen Teilergebnissen zusammen. Für den Lastfall 7 (LF7) beispielsweise ist dies wie folgt:
| Bezeichnung | Ergebnisart |
|---|---|
| LF7.Skalierte Summen | Gesamtumhüllende |
| LF7.SSX | Faktorisierte Umhüllende aller Eigenformen in X (100 %), Y (30 %) und Z (30 %) |
| LF7.SSY | Faktorisierte Umhüllende aller Eigenformen in X (30 %), Y (100 %) und Z (30 %) |
| LF7.SSZ | Faktorisierte Umhüllende aller Eigenformen in X (30 %), Y (30 %) und Z (100 %) |
| LF7.X | Umhüllende aller Eigenformen in X (100 %) |
| LF7.Y | Umhüllende aller Eigenformen in Y (100 %) |
| LF7.Z | Umhüllende aller Eigenformen in Z (100 %) |
| LF7.X, Eigenform n | Umhüllende der n-ten Eigenform in X |
| LF7.Y, Eigenform n | Umhüllende der n-ten Eigenform in Y |
| LF7.Z, Eigenform n | Umhüllende der n-ten Eigenform in Z |
Absolute Summe
Bei einem Lastfall benennt die Ergebnisbezeichnung die Art der Umhüllenden wie folgt:
| Bezeichnung | Ergebnisart |
|---|---|
| Absolute Summe | Gesamtumhüllende X, Y, Z |
| X | Umhüllende aller Eigenformen in X |
| Y | Umhüllende aller Eigenformen in Y |
| Z | Umhüllende aller Eigenformen in Z |
| X, Eigenform n | Umhüllende der n-ten Eigenform in X |
| Y, Eigenform n | Umhüllende der n-ten Eigenform in Y |
| Z, Eigenform n | Umhüllende der n-ten Eigenform in Z |
Bei einer Ergebniskombination setzt sich die Ergebnisbezeichnung aus der Lastfallnummer und den jeweiligen Teilergebnissen zusammen. Für den Lastfall 7 (LF7) beispielsweise ist dies wie folgt:
| Bezeichnung | Ergebnisart |
|---|---|
| LF7.AS | Gesamtumhüllende |
| LF7.X | Umhüllende aller Eigenformen in X |
| LF7.Y | Umhüllende aller Eigenformen in Y |
| LF7.Z | Umhüllende aller Eigenformen in Z |
| LF7.X, Eigenform n | Umhüllende der n-ten Eigenform in X |
| LF7.Y, Eigenform n | Umhüllende der n-ten Eigenform in Y |
| LF7.Z, Eigenform n | Umhüllende der n-ten Eigenform in Z |
Teilergebnisse mit Zusatz "Verschiebung"

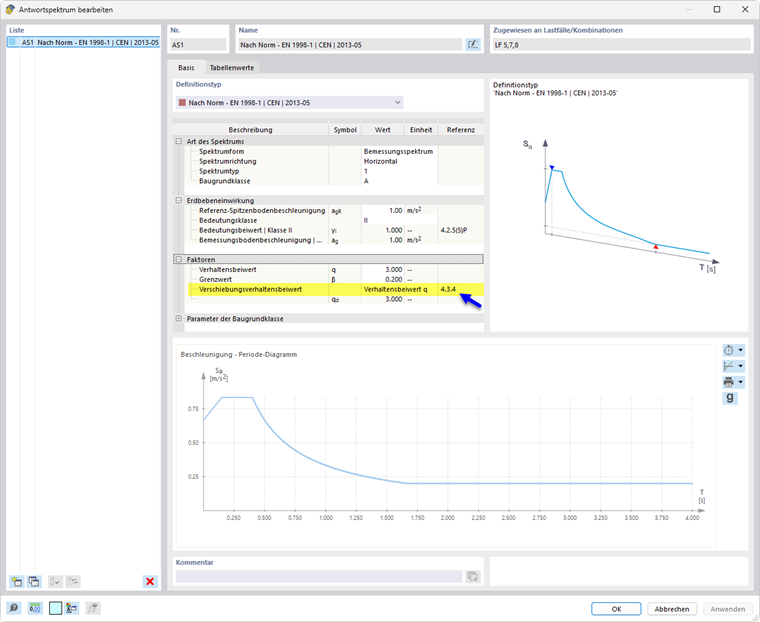

Bei einem Antwortspektrum mit der Spektrumform Bemessungsspektrum wird ein neuer Satz von Teilergebnissen generiert, der mit der ausgewählten Regel zur Kombination der Richtungskomponenten verknüpft ist und die Zusatzbezeichnung Verschiebung erhält. Die Kategorie 'Faktoren' im Antwortspektrum-Dialog (siehe Bild Verschiebungsverhaltensbeiwert definieren) steuert den Beiwert der Verschiebung, mit dem die Teilergebnisse skaliert und als weitere Ergebnisse mit der Bezeichnung 'Verschiebung' erzeugt werden.
Die Definition des Verschiebungsfaktors variiert je nach der für das Add-On 'Dynamische Analyse' ausgewählten Norm. Im Antwortspektrum-Dialog wird in der Spalte 'Referenz' der Abschnitt angegeben, in dem der Verschiebungsverhaltensbeiwert hinterlegt ist. Es wird empfohlen, diesen Abschnitt in der Norm zu konsultieren, um ein besseres Verständnis der Berechnung der seismischen Verschiebung zu erlangen.
