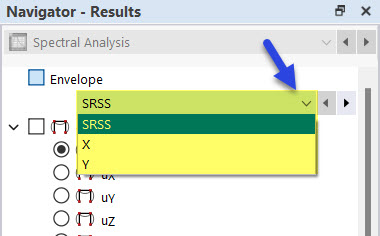

Przy ustawieniach domyślnych wyświetlane są wyniki obwiedni oraz globalnych kierunków X, Y i Z, do których przypisano Spektrum odpowiedzi. Opcje te dostępne są na górze listy nawigatora (patrz również rysunek Wybór obwiedni lub kierunku ), dzięki czemu można odpowiednio sterować prezentacją wyników.
SRSS – reguła pierwiastka z sumy kwadratów
W przypadku przypadku obciążenia nazwa wyniku określa rodzaj obwiedni w następujący sposób:
| Nazwa | Rodzaj wyniku |
|---|---|
| SRSS | Obwiednia całkowita X, Y, Z |
| X | Obwiednia wszystkich postaci drgań własnych w X |
| Y | Obwiednia wszystkich postaci drgań własnych w Y |
| Z | Obwiednia wszystkich postaci drgań własnych w Z |
| X, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w X |
| Y, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w Y |
| Z, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w Z |

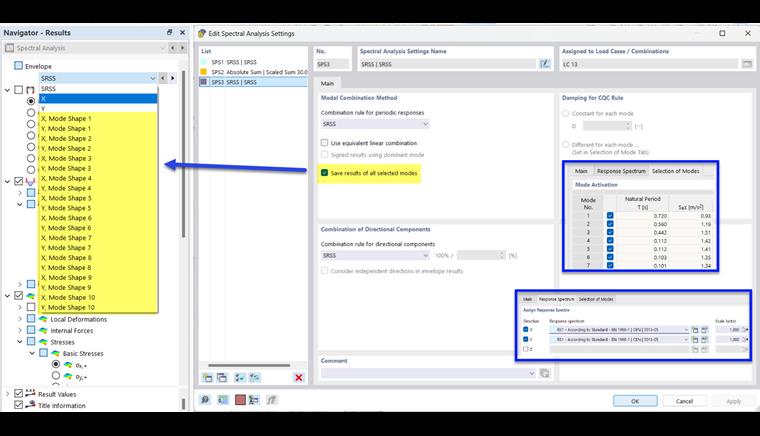

Jeśli w oknie dialogowym Przypadki obciążeń i kombinacje określono, że wyniki częściowe dla przypadków obciążeń lub kombinacji wyników mają być wyświetlane, wyniki te są odpowiednio dostępne również dla przypadków obciążeń lub przypadków obciążeń użytych w kombinacji wyników.
Nazwa wyniku składa się z numeru przypadku obciążenia i odpowiednich wyników częściowych. Na przykład dla przypadku obciążenia 7 (PO7) wygląda to następująco:
| Nazwa | Rodzaj wyniku |
|---|---|
| PO7.SRSS | Obwiednia całkowita X, Y, Z |
| PO7.X | Obwiednia wszystkich postaci drgań własnych w X |
| PO7.Y | Obwiednia wszystkich postaci drgań własnych w Y |
| PO7.Z | Obwiednia wszystkich postaci drgań własnych w Z |
| PO7.X, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w X |
| PO7.Y, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w Y |
| PO7.Z, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w Z |
Skalowana suma (100 % / 30 % lub 100 % / 40 %)
W przypadku przypadku obciążenia nazwa wyniku określa rodzaj obwiedni w następujący sposób:
| Nazwa | Rodzaj wyniku |
|---|---|
| Skalowane sumy | Obwiednia całkowita |
| X 100 % ❘ Y 30 % ❘ Z 30 % | Zafaktorowana obwiednia wszystkich postaci drgań własnych w X (100 %), Y (30 %) i Z (30 %) |
| X 30 % ❘ Y 100 % ❘ Z 30 % | Zafaktorowana obwiednia wszystkich postaci drgań własnych w X (30 %), Y (100 %) i Z (30 %) |
| X | Obwiednia wszystkich postaci drgań własnych w X (100 %) |
| Y | Obwiednia wszystkich postaci drgań własnych w Y (100 %) |
| Z | Obwiednia wszystkich postaci drgań własnych w Z (100 %) |
| X, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w X |
| Y, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w Y |
| Z, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w Z |
W przypadku kombinacji wyników nazwa wyniku składa się z numeru przypadku obciążenia i odpowiednich wyników częściowych. Na przykład dla przypadku obciążenia 7 (PO7) wygląda to następująco:
| Nazwa | Rodzaj wyniku |
|---|---|
| PO7.Skalowane sumy | Obwiednia całkowita |
| PO7.SSX | Zafaktorowana obwiednia wszystkich postaci drgań własnych w X (100 %), Y (30 %) i Z (30 %) |
| PO7.SSY | Zafaktorowana obwiednia wszystkich postaci drgań własnych w X (30 %), Y (100 %) i Z (30 %) |
| PO7.SSZ | Zafaktorowana obwiednia wszystkich postaci drgań własnych w X (30 %), Y (30 %) i Z (100 %) |
| PO7.X | Obwiednia wszystkich postaci drgań własnych w X (100 %) |
| PO7.Y | Obwiednia wszystkich postaci drgań własnych w Y (100 %) |
| PO7.Z | Obwiednia wszystkich postaci drgań własnych w Z (100 %) |
| PO7.X, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w X |
| PO7.Y, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w Y |
| PO7.Z, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w Z |
Suma bezwzględna
W przypadku przypadku obciążenia nazwa wyniku określa rodzaj obwiedni w następujący sposób:
| Nazwa | Rodzaj wyniku |
|---|---|
| Suma bezwzględna | Obwiednia całkowita X, Y, Z |
| X | Obwiednia wszystkich postaci drgań własnych w X |
| Y | Obwiednia wszystkich postaci drgań własnych w Y |
| Z | Obwiednia wszystkich postaci drgań własnych w Z |
| X, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w X |
| Y, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w Y |
| Z, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w Z |
W przypadku kombinacji wyników nazwa wyniku składa się z numeru przypadku obciążenia i odpowiednich wyników częściowych. Na przykład dla przypadku obciążenia 7 (PO7) wygląda to następująco:
| Nazwa | Rodzaj wyniku |
|---|---|
| PO7.AS | Obwiednia całkowita |
| PO7.X | Obwiednia wszystkich postaci drgań własnych w X |
| PO7.Y | Obwiednia wszystkich postaci drgań własnych w Y |
| PO7.Z | Obwiednia wszystkich postaci drgań własnych w Z |
| PO7.X, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w X |
| PO7.Y, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w Y |
| PO7.Z, postać drgań własnych n | Obwiednia n-tej postaci drgań własnych w Z |

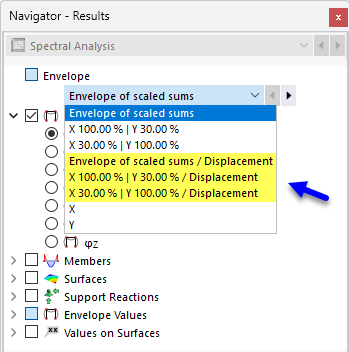

Wyniki częściowe z dodatkiem „Przemieszczenie”

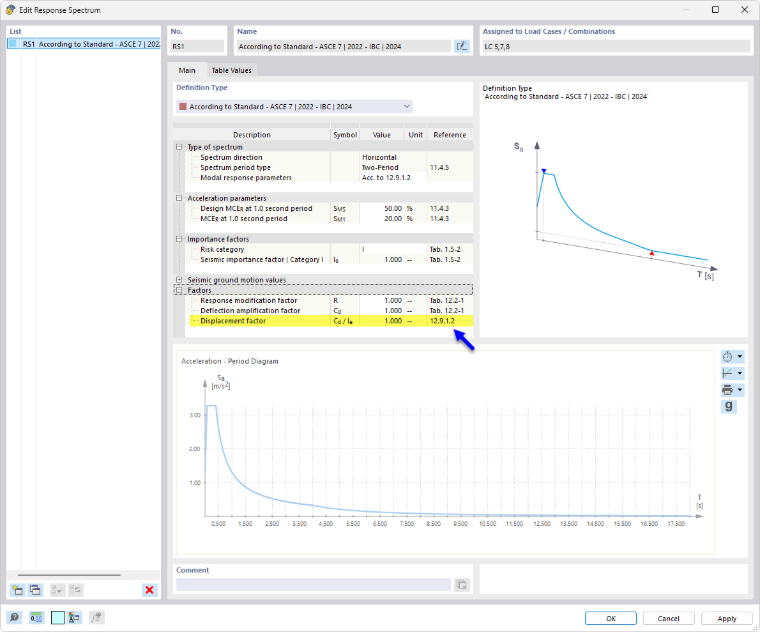

W przypadku spektrum odpowiedzi z Kształt spektrum Spektrum projektowe generowany jest nowy zestaw wyników częściowych, powiązany z wybraną regułą Kombinacja składowych kierunkowych i oznaczony dodatkową nazwą Przemieszczenie. Kategoria „Współczynniki” w oknie dialogowym spektrum odpowiedzi (patrz rysunek Definiowanie współczynnika zachowania przemieszczeniowego) steruje współczynnikiem przemieszczenia, za pomocą którego wyniki częściowe są skalowane i generowane jako dodatkowe wyniki o nazwie „Przemieszczenie”.
Definicja współczynnika przemieszczenia różni się w zależności od normy wybranej dla rozszerzenia „Analiza dynamiczna”. W oknie dialogowym spektrum odpowiedzi kolumna „Odniesienie” wskazuje sekcję, w której zapisany jest współczynnik zachowania przemieszczeniowego. Zaleca się zapoznanie z tą sekcją normy, aby lepiej zrozumieć obliczanie przemieszczenia sejsmicznego.
