S výchozím nastavením se vypisují výsledky obálek a globálních směrů X, Y a Z, ke kterým jste přiřadili spektrum odezvy. Tyto možnosti jsou k dispozici ve výběru v seznamu Navigatoru nahoře (viz také obrázek Výběr obálky nebo směru ), takže můžete upravit zobrazení výsledků podle svých potřeb.

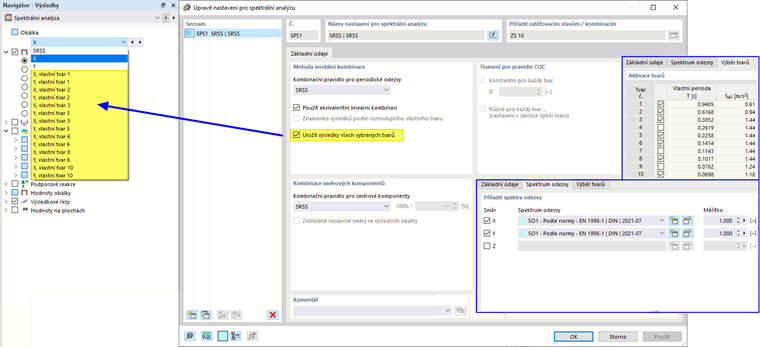

Pokud jste v záložce Základy dialogového okna 'Zatěžovací stavy a kombinace' aktivovali volbu Uložit výsledky všech vybraných způsobů, pak jsou také výsledky všech vybraných vlastních tvarů (viz kapitola Výběr tvarů) pro směry X, Y a Z, ke kterým bylo přiřazeno spektrum odezvy, vypisovány.
_cs.png?mw=760&hash=f8651f5bce02fa5a11272e6eb8b28bd5adfa8ed9)
V rámci zatěžovacího stavu jsou tak uloženy jednotlivé výsledky spektrální analýzy a jsou k dispozici jako dílčí výsledky (obálky). To nahrazuje export zatěžovacích stavů a výsledkových kombinací, jak bylo vyžadováno v přídavném modulu RF-/DYNAM Pro programové generace RFEM 5 / RSTAB 8.

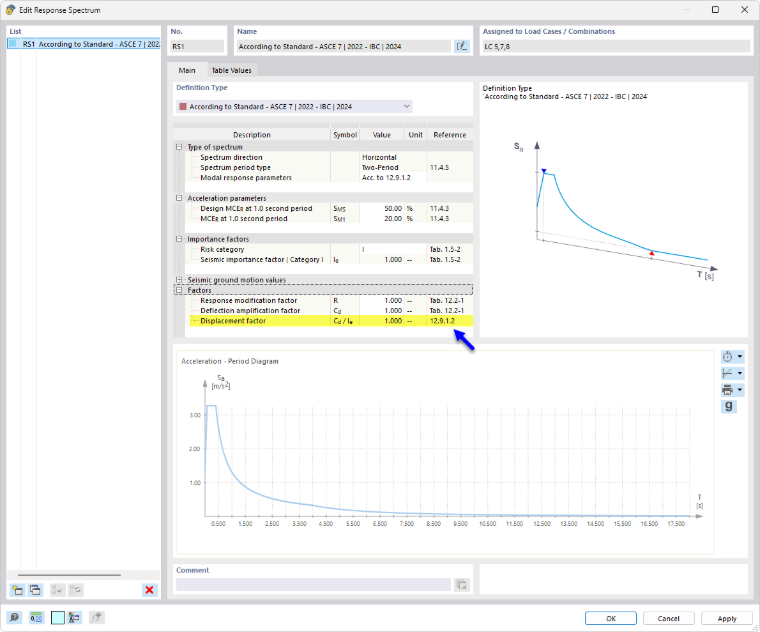

Dostupné dílčí výsledky závisí na tom, jaká nastavení spektrální analýzy jste přiřadili zatěžovacímu stavu a pro které směrné vzrušení jste definovali spektrum odezvy. Různé možnosti jsou uvedeny v následujících tabulkách.
SRSS – Pravidlo druhé odmocniny součtu čtverců
U Zatěžovacího stavu popisuje označení výsledku typ obálky takto:
| Označení | Typ výsledku |
|---|---|
| SRSS | Celková obálka X, Y, Z |
| X | Obálka všech vlastních tvarů ve směru X |
| Y | Obálka všech vlastních tvarů ve směru Y |
| Z | Obálka všech vlastních tvarů ve směru Z |
| X, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru X |
| Y, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru Y |
| Z, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru Z |

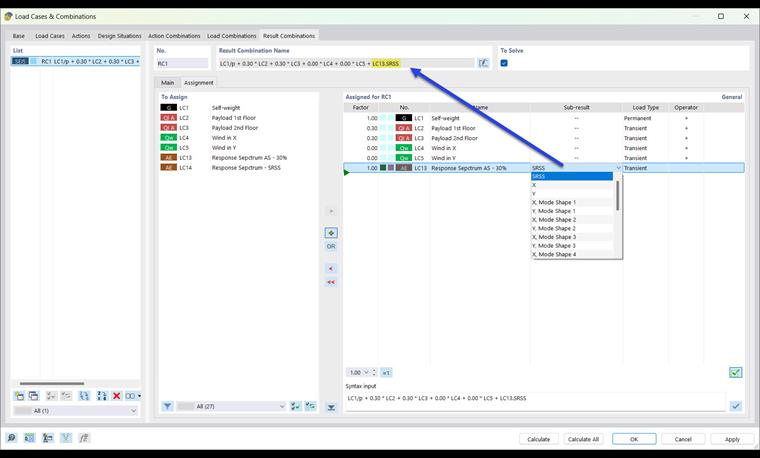

Pokud jste v dialogu 'Zatěžovací stavy a kombinace' u výsledkových kombinací nastavili, že se mají vypisovat dílčí výsledky (viz obrázek Aktivace dílčích výsledků pro výsledkové kombinace ), jsou tyto výsledky také k dispozici pro zatěžovací stavy použité ve výsledkové kombinaci.
Označení výsledku se skládá z čísla zatěžovacího stavu a odpovídajících dílčích výsledků. Například pro zatěžovací stav 7 (LF7) je to takto:
| Označení | Typ výsledku |
|---|---|
| LF7.SRSS | Celková obálka X, Y, Z |
| LF7.X | Obálka všech vlastních tvarů ve směru X |
| LF7.Y | Obálka všech vlastních tvarů ve směru Y |
| LF7.Z | Obálka všech vlastních tvarů ve směru Z |
| LF7.X, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru X |
| LF7.Y, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru Y |
| LF7.Z, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru Z |

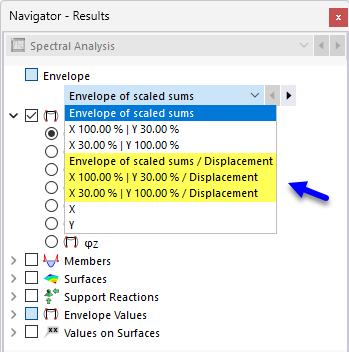

Skalovaný součet (100 % / 30 % respektive 100 % / 40 %)
U Zatěžovacího stavu popisuje označení výsledku typ obálky takto:
| Označení | Typ výsledku |
|---|---|
| Skalované sumy | Celková obálka |
| X 100 % ❘ Y 30 % ❘ Z 30 % | Faktorizovaná obálka všech vlastních tvarů ve směru X (100 %), Y (30 %) a Z (30 %) |
| X 30 % ❘ Y 100 % ❘ Z 30 % | Faktorizovaná obálka všech vlastních tvarů ve směru X (30 %), Y (100 %) a Z (30 %) |
| X | Obálka všech vlastních tvarů ve směru X (100 %) |
| Y | Obálka všech vlastních tvarů ve směru Y (100 %) |
| Z | Obálka všech vlastních tvarů ve směru Z (100 %) |
| X, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru X |
| Y, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru Y |
| Z, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru Z |
U výsledkové kombinace se označení výsledku skládá z čísla zatěžovacího stavu a odpovídajících dílčích výsledků. Například pro zatěžovací stav 7 (LF7) je to takto:
| Označení | Typ výsledku |
|---|---|
| LF7.Skalované sumy | Celková obálka |
| LF7.SSX | Faktorizovaná obálka všech vlastních tvarů ve směru X (100 %), Y (30 %) a Z (30 %) |
| LF7.SSY | Faktorizovaná obálka všech vlastních tvarů ve směru X (30 %), Y (100 %) a Z (30 %) |
| LF7.SSZ | Faktorizovaná obálka všech vlastních tvarů ve směru X (30 %), Y (30 %) a Z (100 %) |
| LF7.X | Obálka všech vlastních tvarů ve směru X (100 %) |
| LF7.Y | Obálka všech vlastních tvarů ve směru Y (100 %) |
| LF7.Z | Obálka všech vlastních tvarů ve směru Z (100 %) |
| LF7.X, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru X |
| LF7.Y, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru Y |
| LF7.Z, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru Z |
Absolutní součet
U Zatěžovacího stavu popisuje označení výsledku typ obálky takto:
| Označení | Typ výsledku |
|---|---|
| Absolutní součet | Celková obálka X, Y, Z |
| X | Obálka všech vlastních tvarů ve směru X |
| Y | Obálka všech vlastních tvarů ve směru Y |
| Z | Obálka všech vlastních tvarů ve směru Z |
| X, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru X |
| Y, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru Y |
| Z, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru Z |
U výsledkové kombinace se označení výsledku skládá z čísla zatěžovacího stavu a odpovídajících dílčích výsledků. Například pro zatěžovací stav 7 (LF7) je to takto:
| Označení | Typ výsledku |
|---|---|
| LF7.AS | Celková obálka |
| LF7.X | Obálka všech vlastních tvarů ve směru X |
| LF7.Y | Obálka všech vlastních tvarů ve směru Y |
| LF7.Z | Obálka všech vlastních tvarů ve směru Z |
| LF7.X, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru X |
| LF7.Y, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru Y |
| LF7.Z, vlastní tvar n | Obálka n-tého vlastního tvaru ve směru Z |
