Lokální oslabení průřezů prutů

Při posouzení lze zohlednit i lokální oslabení průřezu, například otvory pro šrouby. Požadované parametry posouzení je možné zadat přiřazením lokální redukce průřezu prutu .

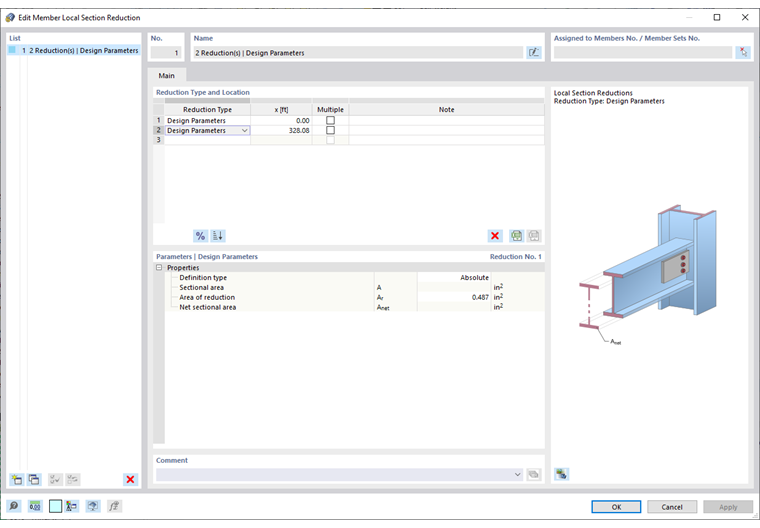

01 Dialog "Upravit lokální redukci prutu"

Typ a místo oslabení

Parametry posouzení lze zadat pro různá místa podél prutů nebo sad prutů. Za tímto účelem se definuje určitá poloha pomocí absolutního nebo relativního zadání. Pomocí tlačítka lze přepínat mezi relativním a absolutním zadáním délek. Pro rychlejší zadání opakujících se návrhových parametrů v určité vzdálenosti lze také zadat více zadání.

Pro lepší přehlednost lze pomocí tlačítka seřadit všechny zadané parametry v tabulce vzestupně.

Parametry | Parametry posouzení

V této sekci se definují parametry posouzení pro vybrané místo. Pokud je vybráno vícenásobné zadání, zadává se zde počet a vzdálenost redukcí průřezu. I v tomto případě lze vzdálenost zadat jako absolutní nebo relativní.

Lokální oslabení průřezu se zadává pomocí Redukce plochy. Po přiřazení lokální redukce průřezu určitému objektu se automaticky vypočítá čistá plocha průřezu z hrubé plochy průřezu v příslušném bodě minus plocha redukce a zobrazí se v dialogu.

Pokud v případě přiřazení několika objektů nebo několika míst nelze vypočítat žádnou čistou průřezovou plochu, zobrazí se v tomto dialogu minimální a maximální hodnoty čistých průřezových ploch. Při ověření se použije hodnota přiřazená dané poloze.

Pokud je to upraveno ve vybrané návrhové normě, je možné zadat také součinitel smykového přetvoření (např. v případě spojení úhlových profilů podle AISC).

U některých návrhových norem je možné zadat parametry pro posouzení tlaku, toto je výslovně uvedeno v názvu možnosti.

Pokud byla při posouzení zohledněna lokální redukce průřezu prutu, zobrazí se v Detailech posouzení příslušné mezivýsledky.

04 Detaily posouzení při posouzení oceli - posouzení tahem s lokálním oslabením průřezu

Grafické znázornění

V navigátoru Zobrazit je možné aktivovat grafické zobrazení lokální redukce průřezu prutu. U prutů a sad prutů, kterým je přiřazena lokální redukce průřezu prutu, se v místech redukce zobrazí ohraničení průřezu.
