Lokalne redukcje przekroju pręta umożliwiają uwzględnienie osłabienia przekroju, takiego jak otwory na śruby lub wycięcia, przy weryfikacji.

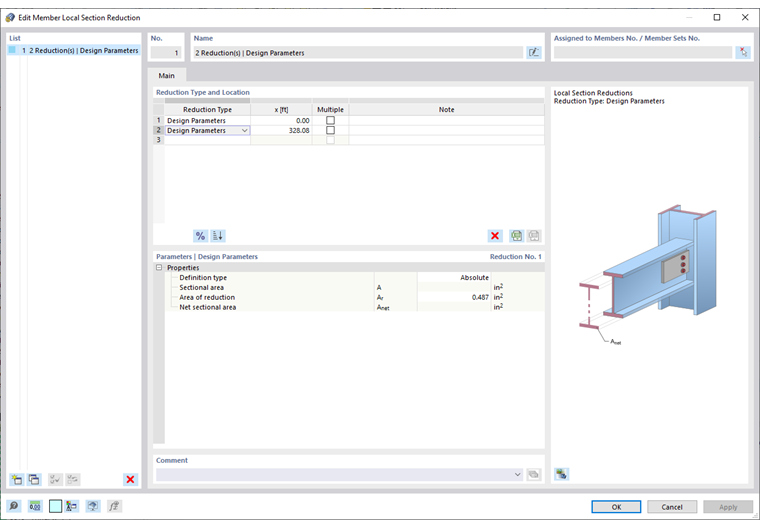

Typ i położenie redukcji
Redukcje można zdefiniować dla różnych miejsc wzdłuż pręta lub zestawu prętów. Ustal odpowiednią liczbę wierszy, wybierając w liście typ redukcji 'Parametry wymiarowania'.
Podaj następnie miejsce x na pręcie lub zestawie prętów. Odległość możesz zdefiniować przez podanie wartości bezwzględnej lub względnej. Za pomocą przycisku
możesz przełączać między tymi dwiema metodami wprowadzania. Jeśli osłabienia występują w regularnych odstępach, zaznacz opcję 'Wielokrotność'. Liczbę i przesunięcie możesz zdefiniować w sekcji Parametry wymiarowania.
Przycisk
oferuje możliwość sortowania zdefiniowanych w tabeli parametrów wymiarowania rosnąco według miejsca x.
Parametry | Parametry wymiarowania
W tej sekcji definiowane są parametry wymiarowania dla wybranego miejsca. Jeśli wybrano definicję wielokrotności, to tutaj wprowadzana jest liczba i odległość redukcji przekroju. Także tutaj można wprowadzić odległość jako wartość bezwzględną lub względną.
Wprowadzenie lokalnego osłabienia przekroju odbywa się poprzez wprowadzenie redukcji powierzchni. Po przypisaniu lokalnej redukcji przekroju do obiektu, pole netto przekroju jest automatycznie obliczane jako pole brutto przekroju w odpowiednim miejscu minus pole redukcji i wyświetlane w dialogu.
Jeśli z powodu przypisania do kilku obiektów lub kilku miejsc nie można jednoznacznie obliczyć pola netto przekroju, w tym dialogu zostaną podane wartości minimalne i maksymalne pól netto przekrojów. Przy weryfikacji używana jest zawsze wartość odpowiadająca danej lokalizacji.
Jeżeli jest to uregulowane w wybranej normie projektowej, można również ustalić współczynnik dla odkształcenia ścinającego (np. przy jednoosobowym połączeniu profilowania kątownikowego według normy AISC).
Dla niektórych norm projektowych można również określić zasady dotyczące weryfikacji ściskania, co jest wyraźnie zaznaczone w tytule opcji.

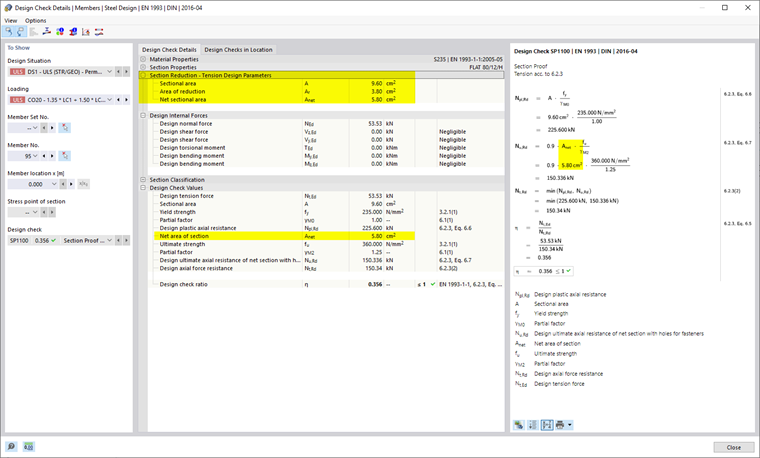

Jeżeli lokalna redukcja przekroju pręta została uwzględniona przy weryfikacji, odpowiednie wartości pośrednie zostaną wyświetlone w Szczegóły weryfikacji.
Graficzne przedstawienie
W Nawigatorze - Pokaż można aktywować graficzne wyświetlanie lokalnej redukcji przekroju pręta. Dla prętów i zestawów prętów, którym przypisano lokalną redukcję przekroju, wyświetlana jest obwódka przekroju w miejscach redukcji.
