Réductions locales de la section transversale des barres permettent de prendre en compte les affaiblissements de la section, tels que des trous de boulons ou des échancrures, lors des vérifications.

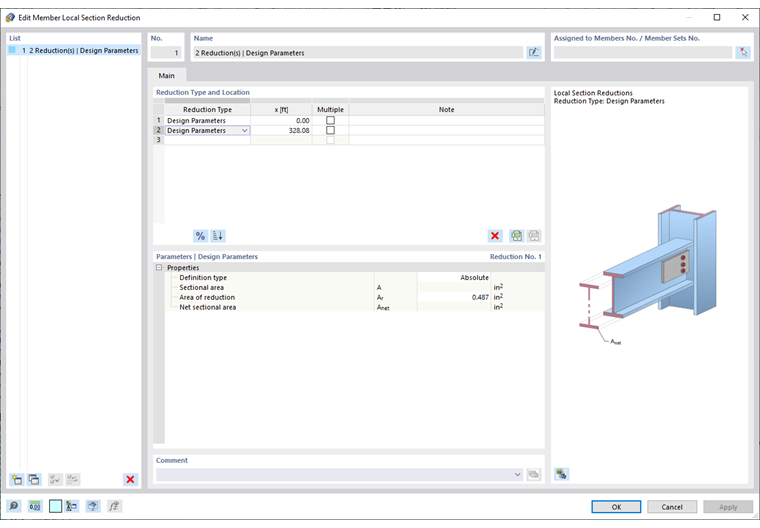

Type et position de la réduction

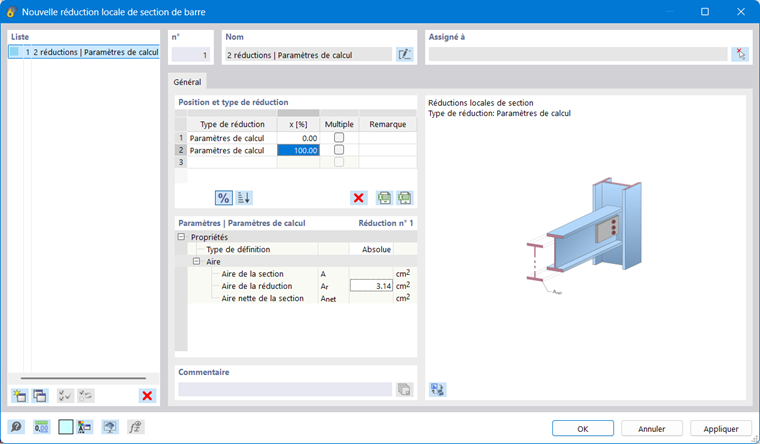

Les réductions peuvent être définies pour différentes positions le long de la barre ou de l'ensemble de barres. Définissez le nombre de lignes adéquat en sélectionnant le type de réduction 'Paramètres de dimensionnement' dans la liste.
Indiquez ensuite la position x sur la barre ou l'ensemble de barres. Vous pouvez définir la distance via une indication absolue ou relative. Avec le bouton
, vous pouvez basculer entre les deux options de saisie. Si les affaiblissements apparaissent à intervalles réguliers, cochez l'option 'Multiple'. Vous pouvez alors définir le nombre et le décalage dans la section Paramètres | Paramètres de dimensionnement.
Le bouton
offre la possibilité de trier les paramètres de dimensionnement définis dans le tableau par ordre croissant de position x.
@parameters@
Paramètres | Paramètres de dimensionnement
Dans cette section, les paramètres de dimensionnement pour la position sélectionnée sont définis. Si la définition multiple est choisie, l'entrée du nombre et de l'espacement des réductions de section transversale se fait ici. Là aussi, la distance peut être saisie de manière absolue ou relative.
L'entrée de l'affaiblissement local de la section transversale se fait via la saisie de la Réduction de surface. Après l'affectation de la réduction locale de la section transversale à un objet, la superficie nette de la section transversale est automatiquement calculée à partir de la superficie brute de la section à l'emplacement correspondant moins la superficie de réduction, et s'affiche dans le dialogue.
Si aucune superficie nette de la section transversale claire ne peut être calculée en raison de l'affectation à plusieurs objets ou à plusieurs positions, les valeurs minimale et maximale des superficies nettes de section transversale sont fournies dans ce dialogue. Pour la vérification, chaque valeur spécifique à la position est utilisée.
Si cela est prévu dans la norme de dimensionnement choisie, un facteur pour la distorsion au cisaillement peut également être défini (par exemple dans le cas de la jonction unilatérale des profils en angle selon AISC).
Pour certaines normes de dimensionnement, des dispositions pour la Vérification de compression peuvent aussi être faites, ceci est explicitement mentionné dans le titre de l'option.

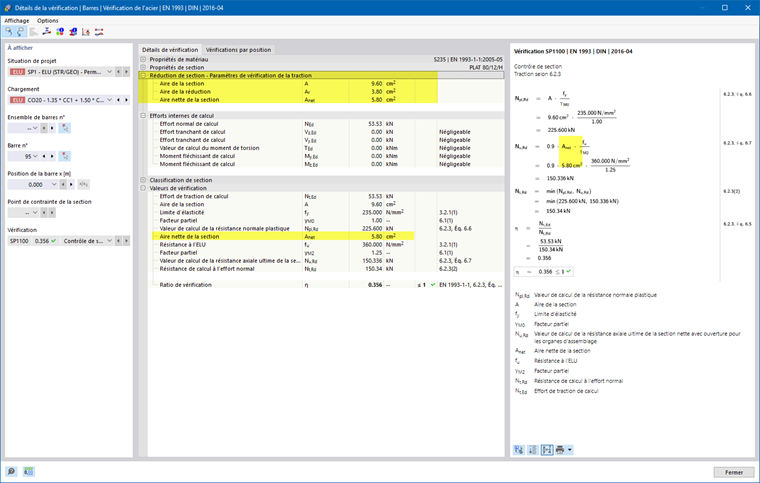

Si une réduction locale de la section transversale de la barre a été prise en compte lors de la vérification, les valeurs intermédiaires correspondantes sont indiquées dans le Détails de vérification.
Représentation graphique
Dans le Navigateur - Afficher, vous pouvez activer l'affichage graphique de la réduction locale de la section transversale de la barre. Pour les barres et ensembles de barres auxquels une réduction locale de la section transversale a été assignée, une bordure de section est représentée aux emplacements de la réduction.
