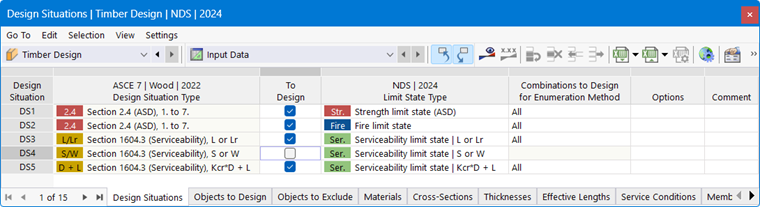

Los registros de la categoría Dimensionamiento de madera en el Navegador (véase la imagen Categoría 'Holzbemessung' en el Navegador) y en la tabla (véase la imagen Tablas para dimensionamiento de madera) gestionan las asignaciones básicas para el dimensionamiento de madera: allí puede definir qué objetos deben dimensionarse, comprobar las propiedades de los objetos, como materiales y secciones, y asignar las configuraciones de dimensionamiento. Los datos de entrada en forma tabular también constituyen la base para la documentación en el Protocolo de impresión.
Utilizar tablas de entrada
Para trabajar en las tablas de entrada puede utilizar las funciones conocidas de RFEM. Estas se describen en el capítulo Tabellen del manual de RFEM.
Mediante el botón
de la barra de herramientas de la tabla o el menú contextual en el registro del Navegador 'Holzbemessung' puede abrir el cuadro de diálogo Configuración global, que gestiona las especificaciones básicas para el dimensionamiento de madera.
Las tablas específicas relativas al complemento se describen en los siguientes subcapítulos:
Las tablas con funciones que sirven como "tipos" para el dimensionamiento se describen en los siguientes subcapítulos:
- Longitudes de pandeo
- Clases de servicio
- Reducciones locales de la sección de barras
- Tornillos para madera
Asignar propiedades de dimensionamiento
Para el dimensionamiento de madera puede definir varios tipos con determinadas propiedades, que luego asigna a los objetos como Propiedades de dimensionamiento. Pero también al introducir las propiedades de dimensionamiento es posible crear este tipo de objetos. Así dispone de las siguientes posibilidades:
- Introduzca en los diálogos de los tipos, en la sección Asignado a, los números de los objetos relevantes (véase el diálogo Nuevas longitudes de pandeo).
- Introduzca en las tablas de entrada de los tipos los números de los objetos.

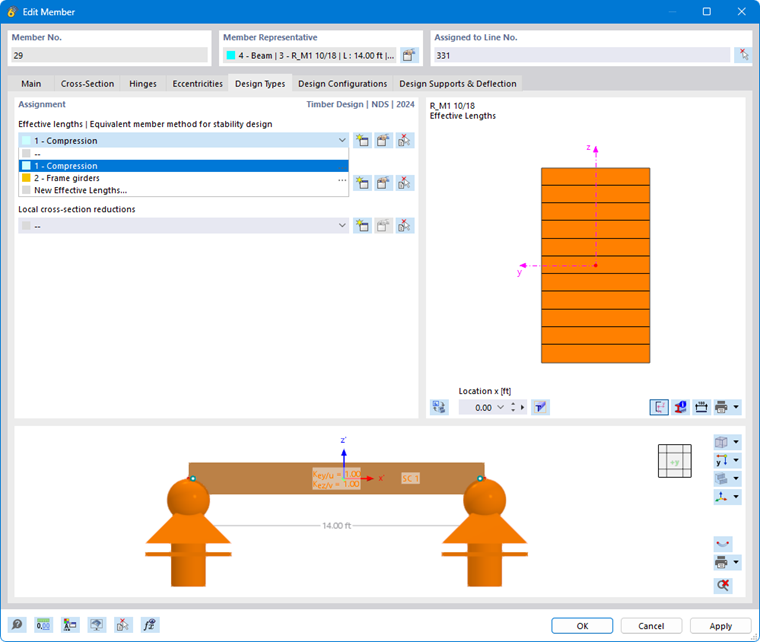

- Asigne en el diálogo de barra o de conjunto de barras el tipo en la pestaña Tipos de dimensionamiento o defina un nuevo tipo de objeto.

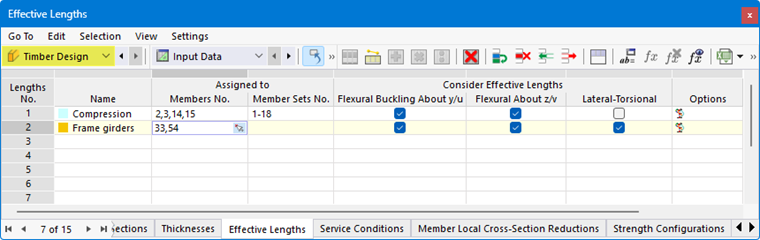

Seleccione en la lista un registro ya definido (véase la imagen Asignar tipo de longitud de pandeo a una barra). El botón
ofrece la posibilidad de crear un nuevo tipo. Con el botón
puede seleccionar gráficamente otro objeto para adoptar sus propiedades para el dimensionamiento de madera. Si desea editar el registro seleccionado, utilice el botón
.
Mostrar parámetros para el dimensionamiento de madera en el modelo
Puede representar gráficamente en el modelo las siguientes propiedades de dimensionamiento de barras:
- Longitudes de pandeo de barras
- Reducciones locales de la sección de barras
- Clase de servicio

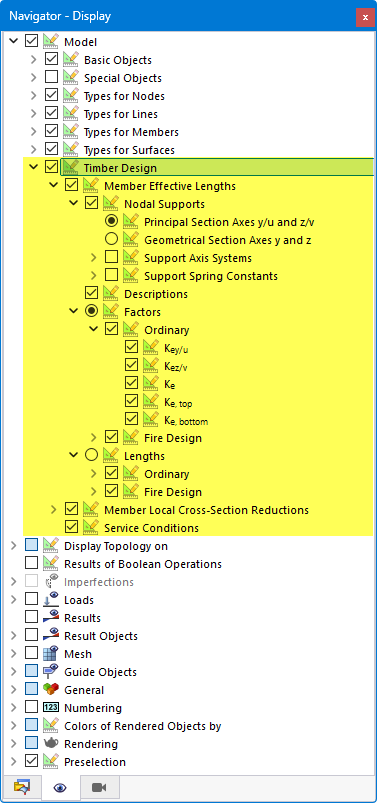

Las opciones de visualización correspondientes se encuentran en la categoría Modelo → Dimensionamiento de madera del Navigator - Anzeige. Con ellas puede comprobar fácilmente si ha asignado correctamente las propiedades de dimensionamiento.
También puede utilizar las opciones del Navegador para el Impresión de gráficos.
Utilizar configuraciones de dimensionamiento
Los ajustes detallados para las comprobaciones individuales se definen en las denominadas "configuraciones de dimensionamiento". Para cada estado límite existe una configuración de dimensionamiento propia, que gestiona las disposiciones específicas de la norma. Allí puede definir, por ejemplo, valores límite u opciones de comprobación diferentes. Solo están disponibles las configuraciones de dimensionamiento que están activadas en el cuadro de diálogo Configuración global para la Norma seleccionada.
- Configuraciones de capacidad portante
- Configuraciones de servicio
- Configuraciones de protección contra incendios
Asignar configuración de dimensionamiento
Las configuraciones de dimensionamiento están organizadas, al igual que las propiedades de dimensionamiento, como "tipos": para cada categoría de configuración puede crear registros con distintos parámetros. Luego asigna estos tipos a los objetos de forma adecuada. Tiene las siguientes posibilidades:

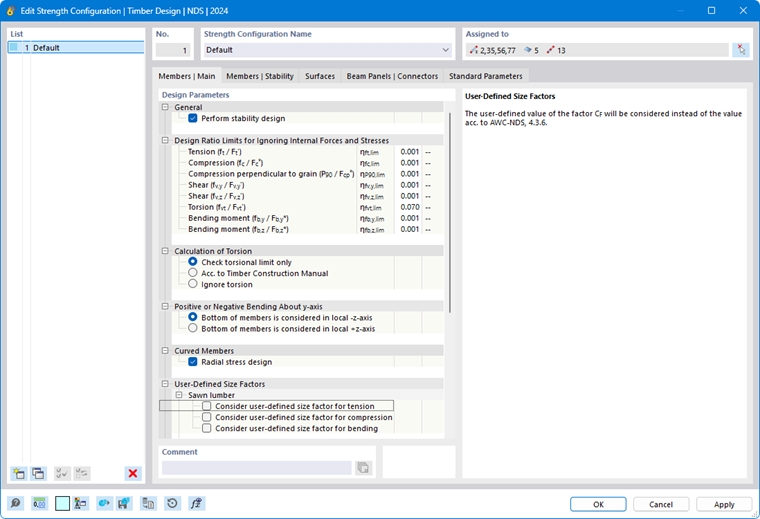

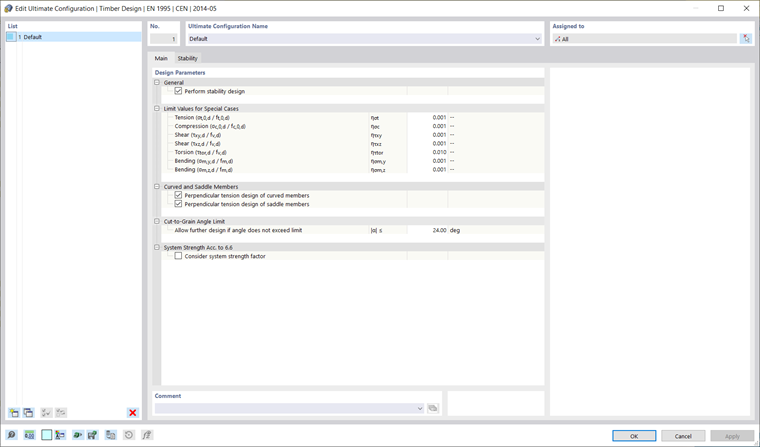

- Introduzca en los diálogos de las distintas configuraciones, en la sección Asignado a, los números de los objetos relevantes (véase el diálogo Editar configuración de capacidad portante).

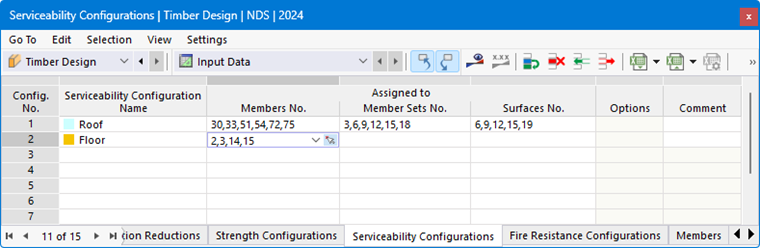

- Introduzca en las tablas de entrada de las configuraciones los números de los objetos (véase la tabla Configuraciones de servicio).

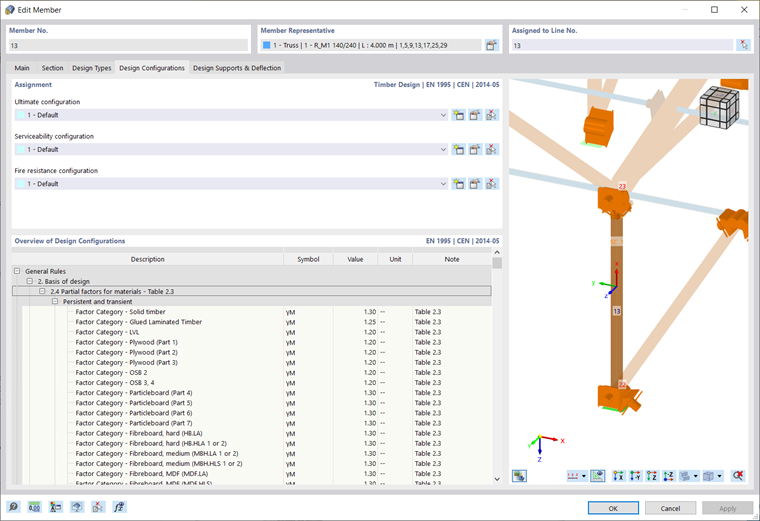

- Asigne en el diálogo de barra, de conjunto de barras o de superficie la configuración en la pestaña Configuraciones de dimensionamiento o defina una nueva configuración.
Seleccione en la lista una configuración de dimensionamiento ya definida. El botón
ofrece la posibilidad de crear una nueva configuración. Con el botón
puede seleccionar gráficamente otro objeto para adoptar su configuración. Si desea editar la configuración seleccionada, utilice el botón
.
La 'lista' de la izquierda muestra todas las configuraciones definidas en el modelo para el estado límite. Con el botón
puede crear una nueva configuración basada en los valores predeterminados de la Norma. Para copiar una configuración existente, selecciónela y haga clic en el botón
. Con el botón
puede eliminar una configuración.
Si a un objeto no se le asigna ninguna configuración para un estado límite, no se realizarán comprobaciones para dicho estado límite. Así, por ejemplo, puede desactivar fácilmente la comprobación de servicio para barras individuales simplemente no asignándoles ninguna configuración de servicio.
