Le voci della categoria Calcolo del legno nel Navigator (vedere immagine Categoria 'Holzbemessung' im Navigator) e nella tabella (vedere immagine Tabellen für Holzbemessung) gestiscono le assegnazioni di base per il calcolo del legno: qui è possibile definire quali oggetti devono essere verificati, controllare le proprietà degli oggetti come materiali e sezioni e assegnare le configurazioni di verifica. I dati di input in forma tabellare costituiscono anche la base per la documentazione nel Ausdruckprotokoll.

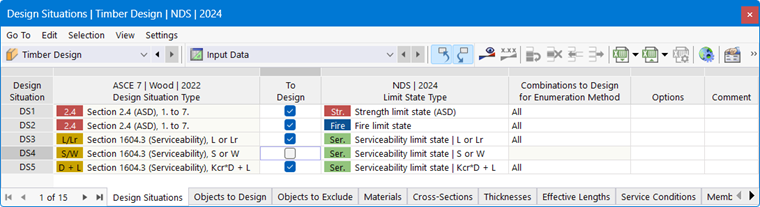

Utilizzare le tabelle di input
Per lavorare nelle tabelle di input è possibile utilizzare le funzioni note di RFEM. Sono descritte nel capitolo Tabellen del manuale di RFEM.
Tramite il pulsante
nella barra degli strumenti della tabella oppure il menu di scelta rapida nella voce del Navigator 'Holzbemessung' è possibile richiamare la finestra di dialogo Globale Einstellungen, che gestisce le impostazioni di base per il calcolo del legno.
Le tabelle specifiche relative all'Add-On sono descritte nei seguenti sottocapitoli:
Le tabelle con funzioni che servono come "tipi" per il calcolo sono descritte nei seguenti sottocapitoli:
Assegnare le proprietà di verifica
Per il calcolo del legno è possibile definire diversi tipi con determinate proprietà, che poi si assegnano agli oggetti come Bemessungseigenschaften. Tuttavia, anche durante l'inserimento delle proprietà di verifica è possibile creare tali tipi di oggetti. Sono quindi disponibili le seguenti possibilità:
- Nei dialoghi dei tipi, nella sezione Assegnato a, inserire i numeri degli oggetti interessati (vedere il dialogo Neue Knicklängen).
- Nelle tabelle di input dei tipi inserire i numeri degli oggetti.
- Nel dialogo della asta o del set di aste, assegnare il tipo nella scheda Tipi di verifica oppure definire un nuovo tipo di oggetto.

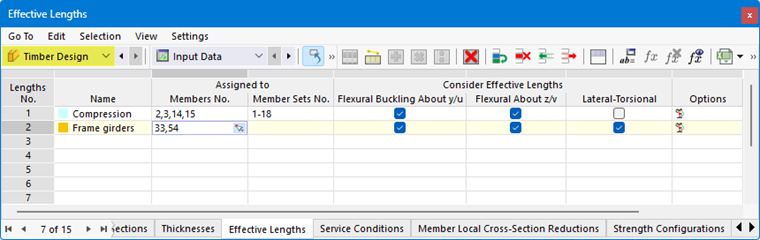

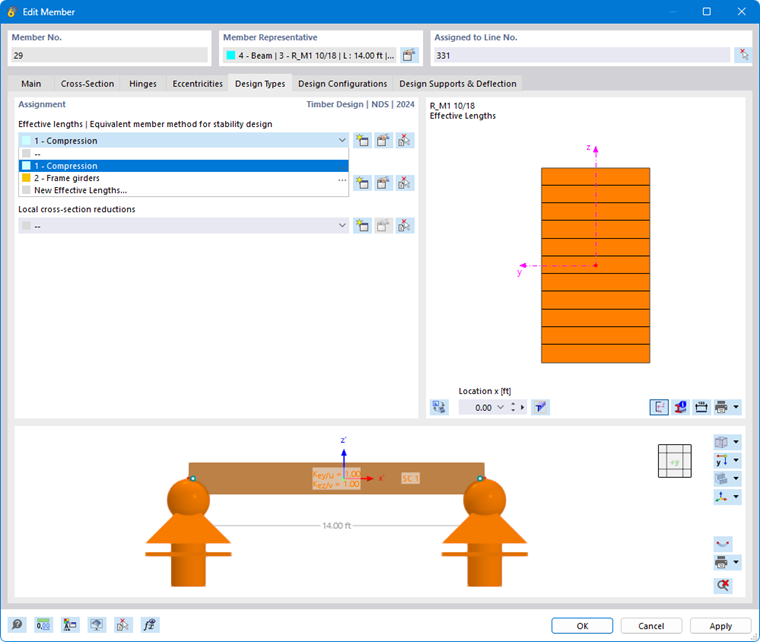

Selezionare dall'elenco una voce già definita (vedere immagine Knicklängentyp einem Stab zuweisen). Il pulsante
consente di creare un nuovo tipo. Con il pulsante
è possibile selezionare graficamente un altro oggetto per trasferirne le proprietà per il calcolo del legno. Se si desidera modificare la voce selezionata, utilizzare il pulsante
.
Rappresentare i parametri per il calcolo del legno sul modello
Le seguenti proprietà di verifica delle aste possono essere rappresentate graficamente sul modello:
- Lunghezze di inflessione delle aste
- Riduzioni locali della sezione delle aste
- Classe di servizio

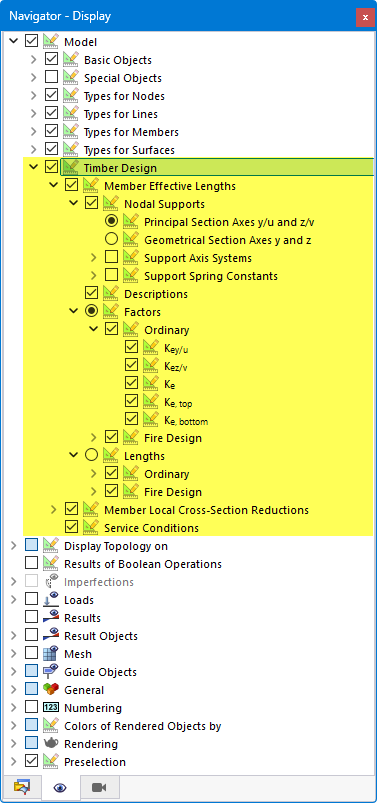

Le relative opzioni di visualizzazione si trovano nella categoria Modello → Calcolo del legno nel Navigator - Anzeige. In questo modo è possibile controllare bene se le proprietà di verifica sono state assegnate correttamente.
È possibile utilizzare le opzioni del Navigator anche per il Grafikausdruck.
Utilizzare le configurazioni di verifica
Le impostazioni dettagliate per le singole verifiche vengono definite nelle cosiddette "configurazioni di verifica". Per ogni stato limite esiste una configurazione di verifica separata, che gestisce le regole specifiche della norma. Qui è possibile, ad esempio, definire valori limite o diverse opzioni di verifica. Sono disponibili solo le configurazioni di verifica che sono attivate nel dialogo Globale Einstellungen per la Norm selezionata.
Assegnare la configurazione di verifica
Le configurazioni di verifica sono organizzate come (le proprietà di verifica) come "tipi": per ogni categoria di configurazione è possibile creare voci con parametri diversi. Tali tipi vengono poi assegnati agli oggetti in modo appropriato. Sono disponibili le seguenti possibilità:

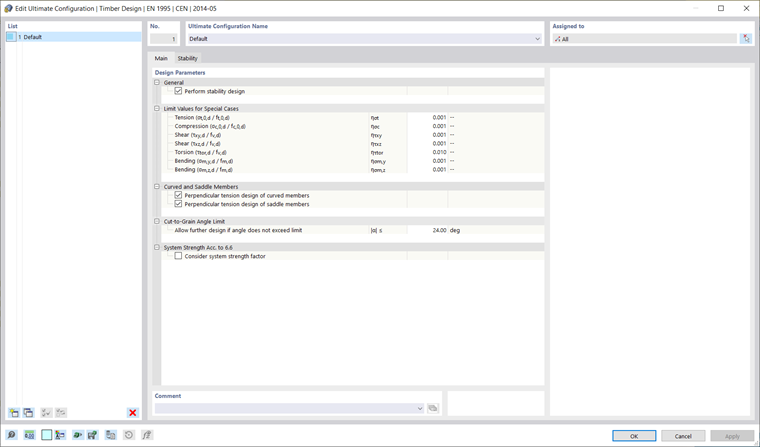

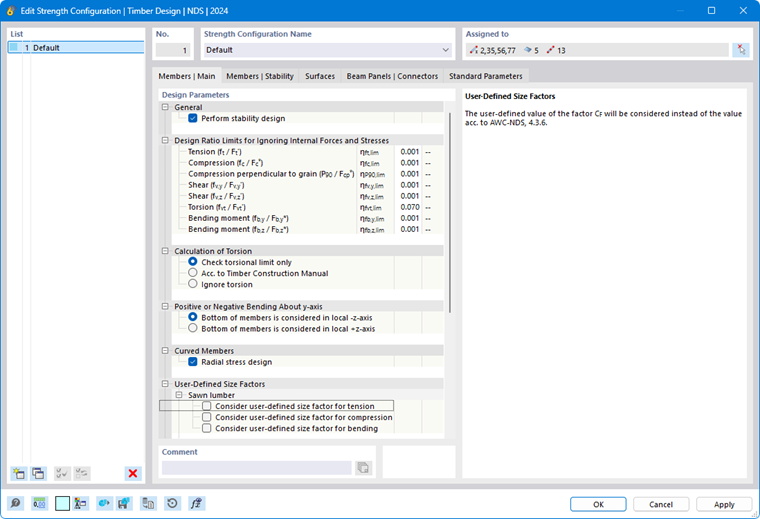

- Nei dialoghi delle singole configurazioni, nella sezione Assegnato a, inserire i numeri degli oggetti interessati (vedere dialogo Tragfähigkeitskonfiguration bearbeiten).

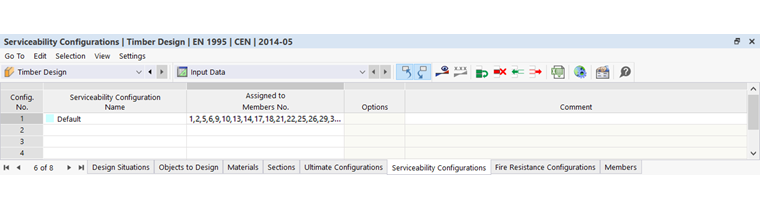

- Nelle tabelle di input delle configurazioni inserire i numeri degli oggetti (vedere tabella Gebrauchstauglichkeitskonfigurationen).

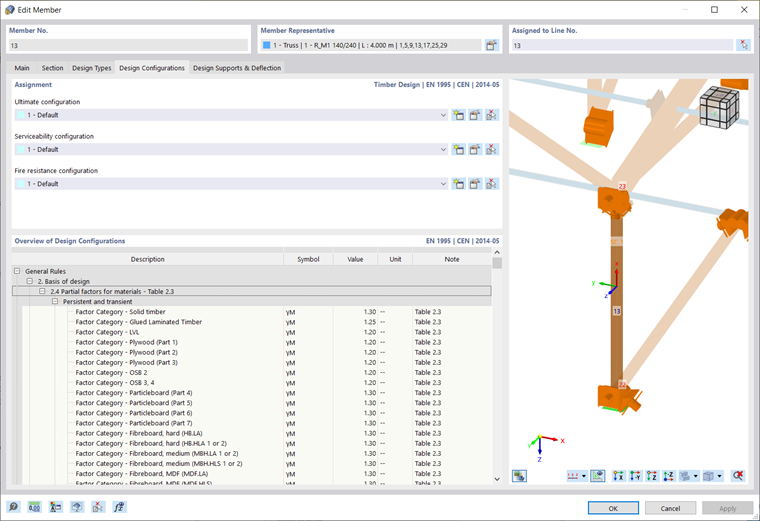

- Nel dialogo della asta, del set di aste o della superficie, assegnare la configurazione nella scheda Configurazioni di verifica oppure definire una nuova configurazione.
Selezionare dall'elenco una configurazione di verifica già definita. Il pulsante
consente di creare una nuova configurazione. Con il pulsante
è possibile selezionare graficamente un altro oggetto per trasferirne la configurazione. Se si desidera modificare la configurazione selezionata, utilizzare il pulsante
.
L'‘elenco’ a sinistra mostra tutte le configurazioni definite nel modello per lo stato limite. Con il pulsante
è possibile creare una nuova configurazione basata sui valori predefiniti della Norm. Per copiare una configurazione esistente, selezionarla e fare clic sul pulsante
. Con il pulsante
è possibile eliminare una configurazione.
Se a un oggetto non è assegnata alcuna configurazione per uno stato limite, per tale stato limite non vengono eseguite verifiche. In questo modo, ad esempio, per singole aste è possibile disattivare facilmente la verifica di esercizio non assegnando a tali aste alcuna configurazione di esercizio.
