Posouzení dřevěných konstrukcí

Einträge der Kategorie Dřevěný návrh v Navigatoru (viz obrázek Kategorie 'Holzbemessung' im Navigator) a v tabulce (viz obrázek Tabellen für Holzbemessung) spravují základní přiřazení pro dřevěný návrh: Zde můžete určit, které objekty mají být navrženy, zkontrolovat vlastnosti objektů, jako jsou materiály a průřezy, a přiřadit návrhové konfigurace. Vstupní data v tabulkové podobě zároveň tvoří základ pro dokumentaci v Ausdruckprotokoll.

Použití vstupních tabulek

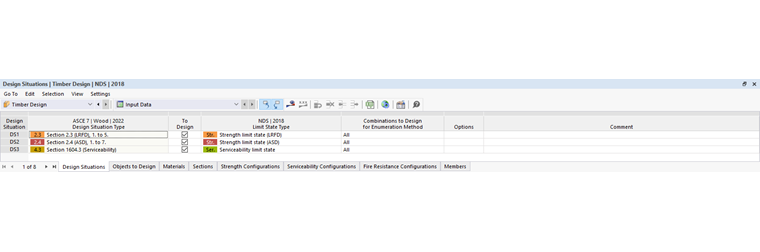

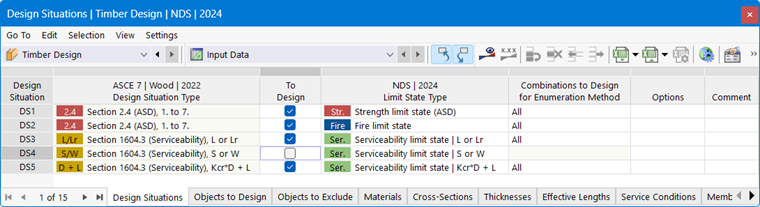

Vstupní tabulka pro návrhové situace v posouzení dřevěných konstrukcí

Pro práci ve vstupních tabulkách můžete využít funkce známé z RFEM. Jsou popsány v kapitole Tabellen příručky RFEM.

Specifické tabulky týkající se doplňku jsou popsány v následujících podkapitolách:

• Bemessungssituationen
• Zu bemessende Objekte
• Auszuschließende Objekte
• Materialien
• Querschnitte

Tabulky s funkcemi, které slouží jako "typy" pro návrh, jsou popsány v následujících podkapitolách:

• Knicklängen
• Nutzungsklassen
• Lokale Stabquerschnittsreduzierungen
• Holzschrauben

Přiřazení návrhových vlastností

Pro dřevěný návrh můžete definovat několik typů s určitými vlastnostmi, které pak přiřadíte objektům jako Bemessungseigenschaften. Ale také při zadávání návrhových vlastností je možné vytvářet takové typy objektů. Máte tedy následující možnosti:

• V dialogech typů v části Zugewiesen an zadejte čísla relevantních objektů (viz dialog Neue Knicklängen).
• Do vstupních tabulek typů zadejte čísla objektů.
• V dialogu prutu nebo skupiny prutů přiřaďte typ na kartě Bemessungsarten nebo definujte nový typ objektu.

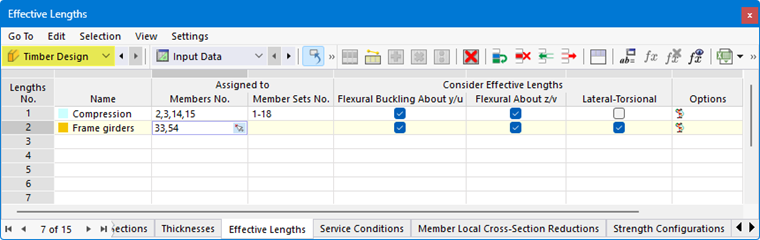

Přiřadit prutu typ vzpěrné délky pro dimenzování dřeva v tabulce

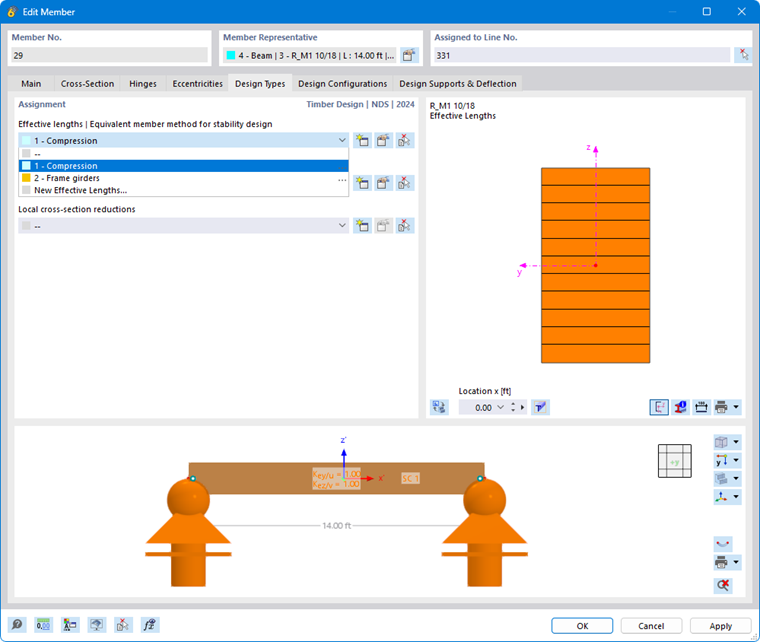

Přiřadit typu délky vzpěru prutu v dialogu

V seznamu vyberte již definovanou položku (viz obrázek Knicklängentyp einem Stab zuweisen). Tlačítko umožňuje vytvořit nový typ. Pomocí tlačítka můžete graficky vybrat jiný objekt, abyste převzali jeho vlastnosti pro dřevěný návrh. Pokud chcete upravit vybranou položku, použijte tlačítko .

Zobrazení parametrů dřevěného návrhu v modelu

Následující návrhové vlastnosti prutů můžete graficky zobrazit v modelu:

• délky vzpěru prutů
• lokální redukce průřezu prutu
• třída užívání

Příslušné možnosti zobrazení najdete v kategorii Model → Holzbemessung v Navigator - Anzeige. Tím můžete dobře zkontrolovat, zda jste návrhové vlastnosti správně přiřadili.

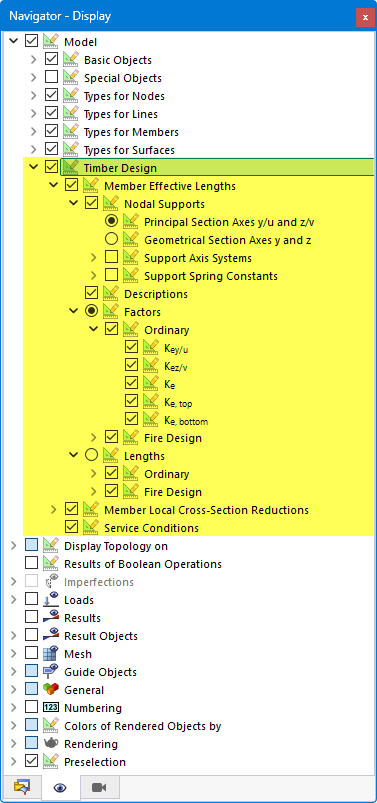

Možnosti zobrazení vlastností návrhu prutů

Možnosti navigátoru můžete využít také pro Grafika tisku.

Použití návrhových konfigurací

Podrobné nastavení jednotlivých posouzení je definováno v takzvaných "návrhových konfiguracích". Pro každý mezní stav existuje vlastní návrhová konfigurace, která spravuje pravidla specifická pro normu. Zde můžete například definovat mezní hodnoty nebo různé možnosti posouzení. K dispozici jsou pouze návrhové konfigurace, které jsou v dialogu Globale Einstellungen aktivovány pro zvolenou Norm.

• Tragfähigkeitskonfigurationen
• Gebrauchstauglichkeitskonfigurationen
• Brandschutzkonfigurationen

Přiřazení návrhové konfigurace

Návrhové konfigurace jsou (podobně jako Bemessungseigenschaften) organizovány jako "typy": Pro každou kategorii konfigurací můžete vytvořit položky s různými parametry. Tyto typy pak přiřazujete objektům podle potřeby. Máte následující možnosti:

• V dialogech jednotlivých konfigurací v části Zugewiesen an zadejte čísla relevantních objektů (viz dialog Tragfähigkeitskonfiguration bearbeiten).
• Do vstupních tabulek Konfigurationen zadejte čísla objektů (viz tabulka Gebrauchstauglichkeitskonfigurationen).
• V dialogu prutu, skupiny prutů nebo plochy přiřaďte konfiguraci na kartě Bemessungskonfigurationen nebo definujte novou konfiguraci.

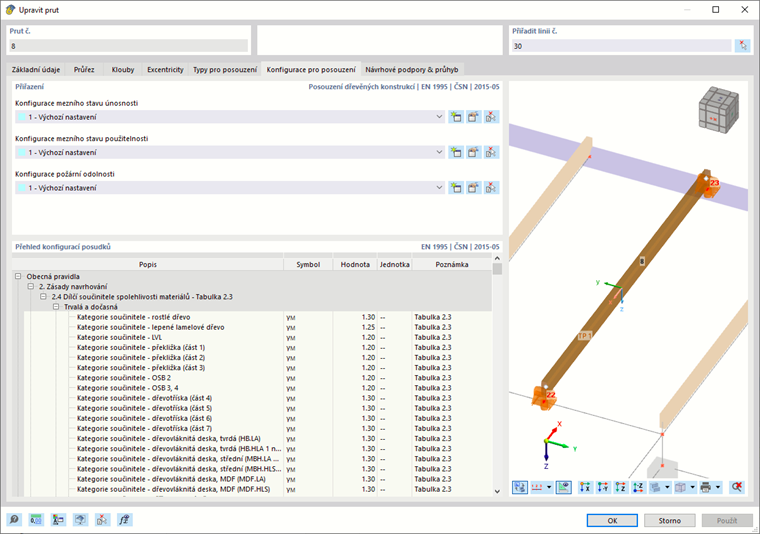

Přiřadit konfiguracy dimenzování

V seznamu vyberte již definovanou návrhovou konfiguraci. Tlačítko umožňuje vytvořit novou konfiguraci. Pomocí tlačítka můžete graficky vybrat jiný objekt, abyste převzali jeho konfiguraci. Pokud chcete upravit vybranou konfiguraci, použijte tlačítko .

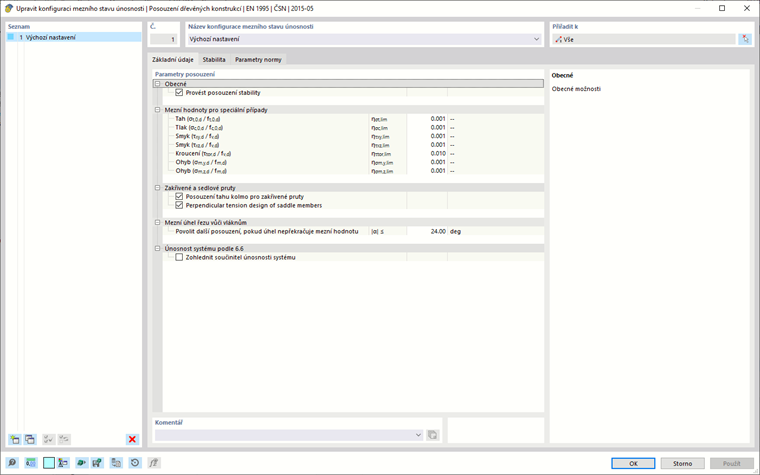

Dialog „Upravit konfiguraci únosnosti“ pro dimenzování dřeva podle EN 1995

'Seznam' vlevo zobrazuje všechny konfigurace, které jsou v modelu pro daný mezní stav definovány. Pomocí tlačítka můžete vytvořit novou konfiguraci, která je založena na výchozích hodnotách Norm. Chcete-li zkopírovat existující konfiguraci, vyberte ji a klikněte na tlačítko . Pomocí tlačítka můžete konfiguraci smazat.

Pokud není objektu pro určitý mezní stav přiřazena žádná konfigurace, neprovádějí se pro tento mezní stav žádná posouzení. Můžete tak například u jednotlivých prutů jednoduše deaktivovat posouzení použitelnosti tím, že jim nepřiřadíte žádnou konfiguraci použitelnosti.
