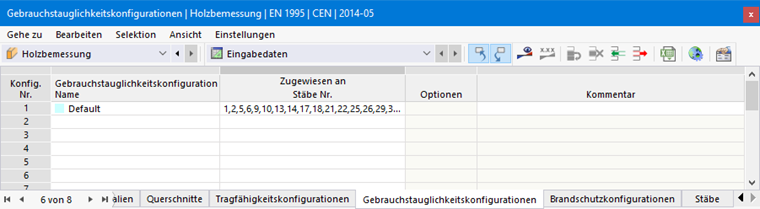

In der Kategorie 'Holzbemessung' im Navigator - Daten und in der Tabelle werden die grundlegenden Zuordnungen für die Holzbemessung getroffen. Sie können die zu bemessenden Objekte, deren Materialien und Querschnitte überprüfen und den Objekten die Bemessungskonfigurationen zuweisen. Die Eingabedaten in tabellarischer Form bilden auch die Grundlage für die Dokumentation im Ausdruckprotokoll.

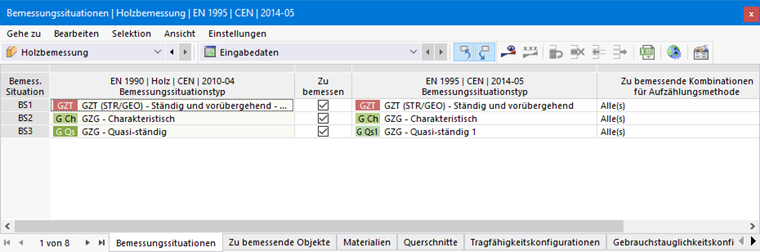

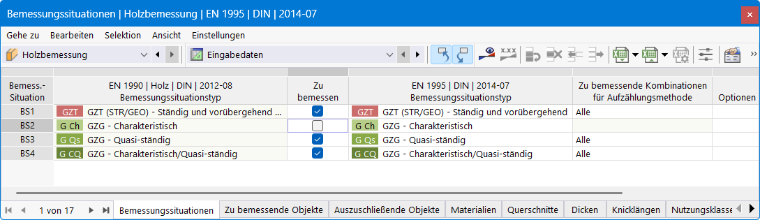

Eingabetabellen
Für die Arbeit in den Eingabetabellen stehen die aus RFEM bekannten Funktionen zur Verfügung. Mehr allgemeine Informationen dazu finden Sie im Kapitel Tabellen des RFEM-Handbuchs.
Spezifische, das Add-On betreffende Tabellen sind in den folgenden Unterkapiteln beschrieben:
Über die Schaltfläche
in den Eingabetabellen oder über das Kontextmenü im Navigatoreintrag erreichen Sie den Dialog der Globalen Einstellungen für die Holzbemessung.
Bemessungskonfigurationen
Detaileinstellungen zu den einzelnen Nachweisen werden in den Bemessungskonfigurationen festgelegt. Für jeden Grenzzustand gibt es eine eigene Bemessungskonfiguration, die normenspezifische Regelungen verwaltet und in der Sie beispielsweise Grenzwerte oder verschiedene Nachweisoptionen vorgeben können. Es sind jeweils nur die Bemessungskonfigurationen verfügbar, die in den Globalen Einstellungen aktiviert sind.

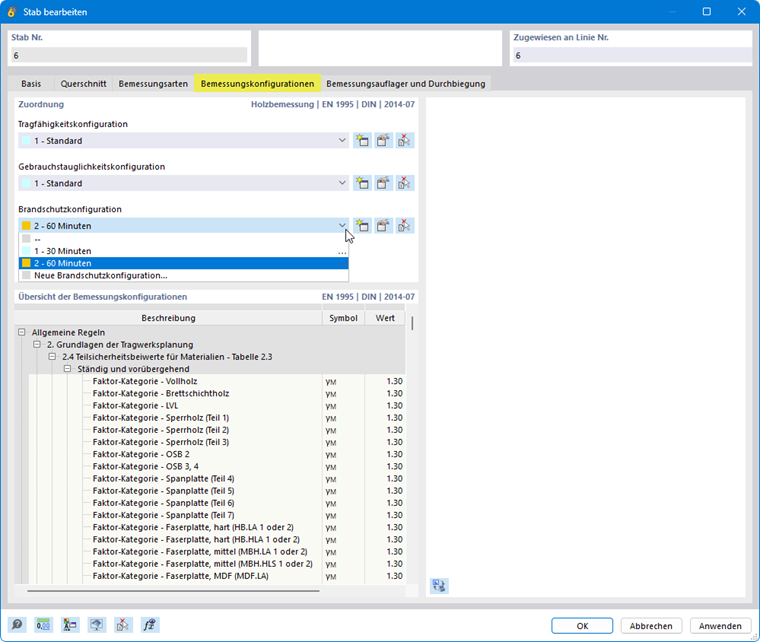

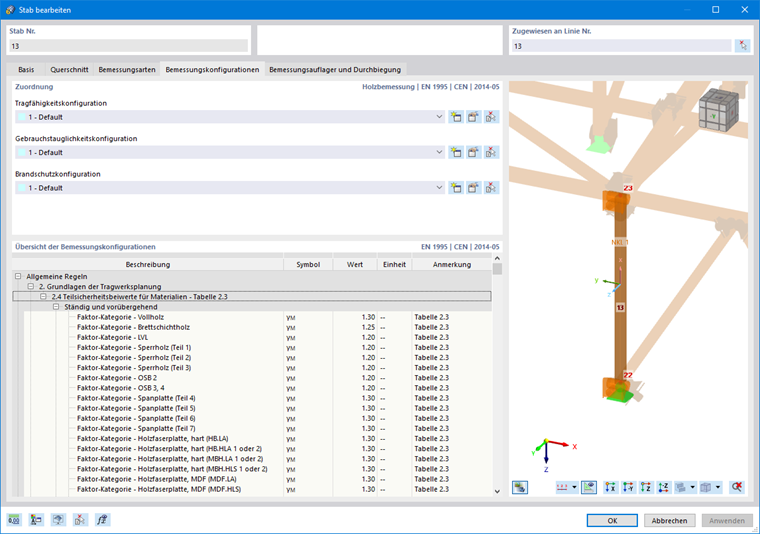

Die Bemessungskonfigurationen sind ebenfalls als Typen organisiert. Sie können verschiedene Typen für jede Bemessungskonfiguration anlegen und jedem Stab die passende Konfiguration zuordnen. Die Zuordnung kann im Register Bemessungskonfigurationen des Bearbeitungsdialogs erfolgen.
Wählen Sie aus der Liste eine bereits vorhandene Konfiguration aus oder nutzen Sie die Schaltfläche
um eine neue Konfiguration zu erzeugen. Die Schaltfläche
ermöglicht Ihnen die grafische Auswahl eines anderen Objektes, von dem die jeweilige Konfiguration übernommen wird. Mit Klick auf die Schaltfläche
gelangen Sie in das Bearbeitungsmenü der ausgewählten Bemessungskonfiguration.

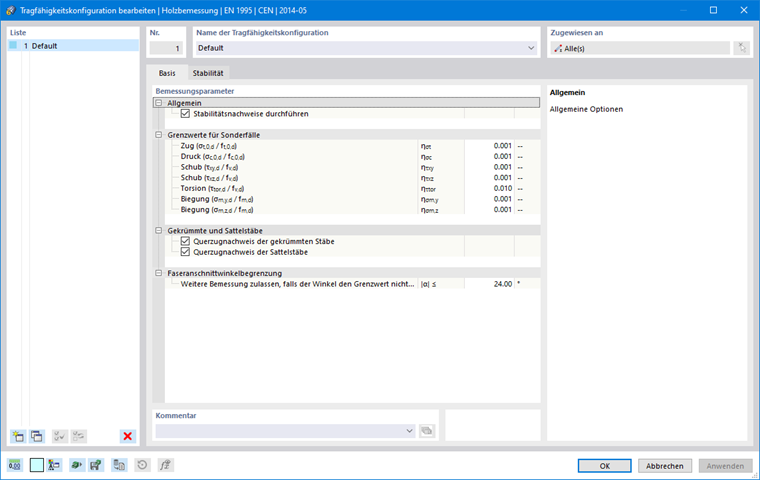

Die Liste auf der linken Seite des Dialogs zeigt Ihnen alle im Modell vorhandenen Konfigurationen dieses Grenzzustands. Erstellen Sie über die Schaltfläche
eine neue Konfiguration ausgehend von den Standardwerten der ausgewählten Bemessungsnorm oder kopieren Sie eine bestehende Konfiguration über die Schaltfläche
. Das Löschen einer Konfiguration erfolgt über die Schaltfläche
.
Analog zur Arbeit mit den Typen der Holzbemessung können Sie die Konfiguration den jeweiligen Objekten einzeln zuweisen. Nutzen Sie dazu die Zuordnungsfunktion über die Schaltfläche

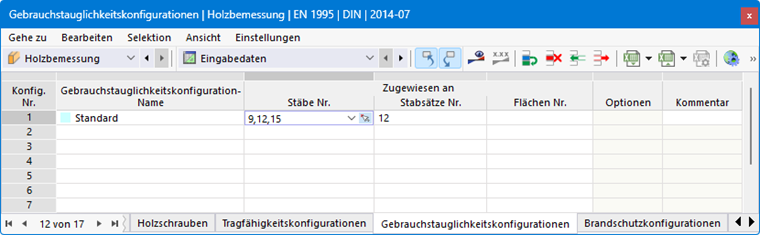

im Dialog oben rechts, die Eingabetabelle der Holzbemessung für die entsprechende Konfiguration oder die Auswahloption im Bearbeitungsdialog des zu bemessenden Objektes.
Für ein Objekt, dem für einen bestimmten Grenzzustand keine Konfiguration zugeordnet ist, werden in diesem Grenzzustand keine Nachweise geführt. Somit können Sie für einzelne Stäbe zum Beispiel den Gebrauchstauglichkeitsnachweis einfach deaktivieren, indem Sie diesen Stäben keine Gebrauchstauglichkeitskonfiguration zuweisen.
