Projektowanie konstrukcji drewnianych

Wpisy kategorii Wymiarowanie drewniane w Nawigatorze (zob. ilustracja Kategoria 'Wymiarowanie drewniane' w Nawigatorze) oraz w tabeli (zob. ilustracja Tabele dla wymiarowania drewnianego) zarządzają podstawowymi przypisaniami dla wymiarowania drewnianego: Można tam określić, które obiekty mają być wymiarowane, sprawdzić właściwości obiektów, takie jak materiały i przekroje, oraz przypisać konfiguracje wymiarowania. Dane wejściowe w formie tabelarycznej stanowią również podstawę dokumentacji w Protokół wydruku.

Informacje

Wpisy kategorii 'Wymiarowanie drewniane' oraz właściwości wymiarowania są dostosowane do Norma.

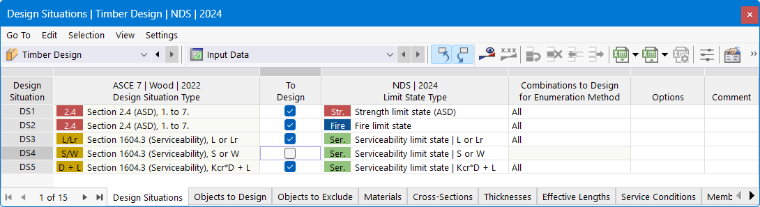

Korzystanie z tabel wejściowych

Do pracy w tabelach wejściowych można używać funkcji znanych z RFEM. Są one opisane w rozdziale Tabellen podręcznika RFEM.

Informacje

Za pomocą przycisku Globalne ustawienia rozszerzeń na pasku narzędzi tabeli lub menu kontekstowego w pozycji Nawigatora 'Wymiarowanie drewniane' można otworzyć okno dialogowe Ustawienia globalne, w którym zarządzane są podstawowe ustawienia dla wymiarowania drewnianego.

Specyficzne tabele dotyczące dodatku opisano w następujących podrozdziałach:

Tabele z funkcjami służącymi jako „typy” do wymiarowania opisano w następujących podrozdziałach:

Przypisywanie właściwości wymiarowania

Dla wymiarowania drewnianego można zdefiniować kilka typów o określonych właściwościach, które następnie przypisuje się do obiektów jako Właściwości wymiarowania. Również podczas wprowadzania właściwości wymiarowania można tworzyć takie typy obiektów. Dzięki temu masz następujące możliwości:

  • W oknach dialogowych typów, w sekcji Przypisane do, wprowadź numery odpowiednich obiektów (zob. okno dialogowe Nowe długości wyboczeniowe).

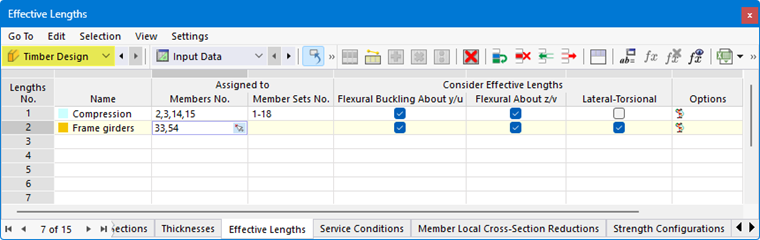

  • Wprowadź numery obiektów w tabelach wejściowych typów.
  • Przypisz typ w oknie dialogowym pręta lub zespołu prętów w zakładce Rodzaje wymiarowania albo zdefiniuj nowy typ obiektu.

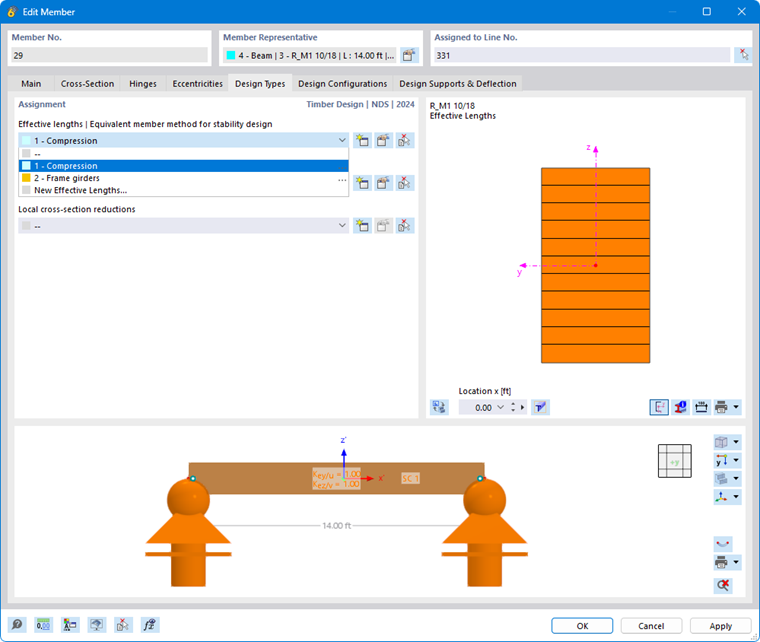

Wybierz z listy już zdefiniowany wpis (zob. ilustracja Przypisanie typu długości wyboczeniowej do pręta). Przycisk Nowy umożliwia utworzenie nowego typu. Przycisk Wielokrotny wybór pozwala graficznie wybrać inny obiekt, aby przejąć jego właściwości dla wymiarowania drewnianego. Jeśli chcesz edytować zaznaczony wpis, użyj przycisku Edytuj .

Informacje

Pręty mogą być wymiarowane albo jako pręt, albo jako część nadrzędnego zespołu prętów (zob. rozdział Zespoły prętów). Możliwe jest również przypisywanie właściwości wymiarowania za pośrednictwem reprezentantów (zob. rozdział Reprezentanci). Powierzchnie mogą być również wymiarowane jako powierzchnia lub jako część zespołu powierzchni (zob. rozdział Zespoły powierzchni).

Wyświetlanie parametrów dla wymiarowania drewnianego na modelu

Następujące właściwości wymiarowania prętów można graficznie przedstawić na modelu:

  • Długości wyboczeniowe prętów
  • Lokalne redukcje przekroju pręta
  • Klasa użytkowania

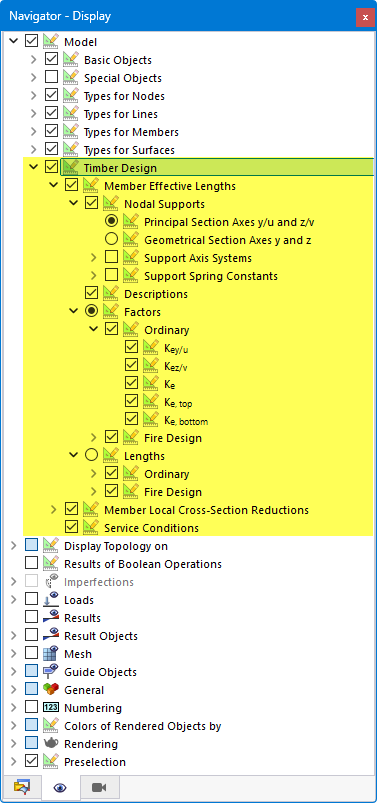

Odpowiednie opcje wyświetlania znajdują się w kategorii ModelWymiarowanie drewniane w Navigator - Anzeige. Umożliwiają one łatwe sprawdzenie, czy właściwości wymiarowania zostały prawidłowo przypisane.

Opcje Nawigatora można również wykorzystać dla Wydruk grafiki.

Korzystanie z konfiguracji wymiarowania

Ustawienia szczegółowe dotyczące poszczególnych sprawdzeń są określane w tzw. „konfiguracjach wymiarowania”. Dla każdego stanu granicznego istnieje oddzielna konfiguracja wymiarowania, która zarządza regulacjami specyficznymi dla normy. Można tam na przykład określić wartości graniczne lub różne opcje sprawdzeń. Dostępne są tylko te konfiguracje wymiarowania, które zostały aktywowane w oknie dialogowym Ustawienia globalne dla wybranej Norma.

Ważne

Konfiguracje wymiarowania należy rozumieć jako właściwości obiektu przeznaczonego do wymiarowania. Jeśli dla danego stanu granicznego nie przypisano konfiguracji, dla tego stanu granicznego nie są przeprowadzane żadne sprawdzenia.

Przypisywanie konfiguracji wymiarowania

Konfiguracje wymiarowania są zorganizowane jako „typy” (podobnie jak właściwości wymiarowania): dla każdej kategorii konfiguracji można tworzyć wpisy o różnych parametrach. Typy te następnie przypisuje się odpowiednio do obiektów. Masz następujące możliwości:

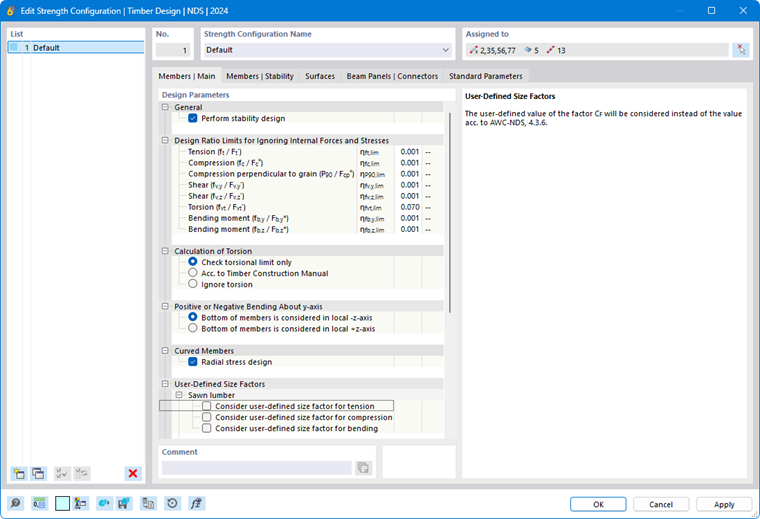

  • W oknach dialogowych poszczególnych konfiguracji, w sekcji Przypisane do, wprowadź numery odpowiednich obiektów (zob. okno dialogowe Edycja konfiguracji nośności).

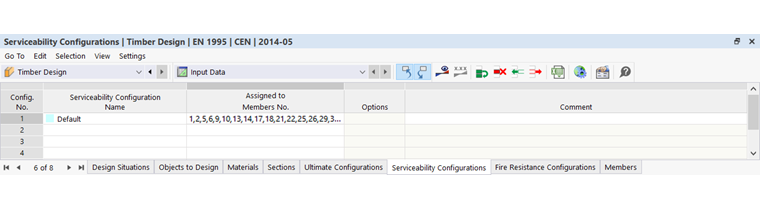

  • Wprowadź numery obiektów w tabelach wejściowych Konfiguracji (zob. tabela Konfiguracje użytkowalności).

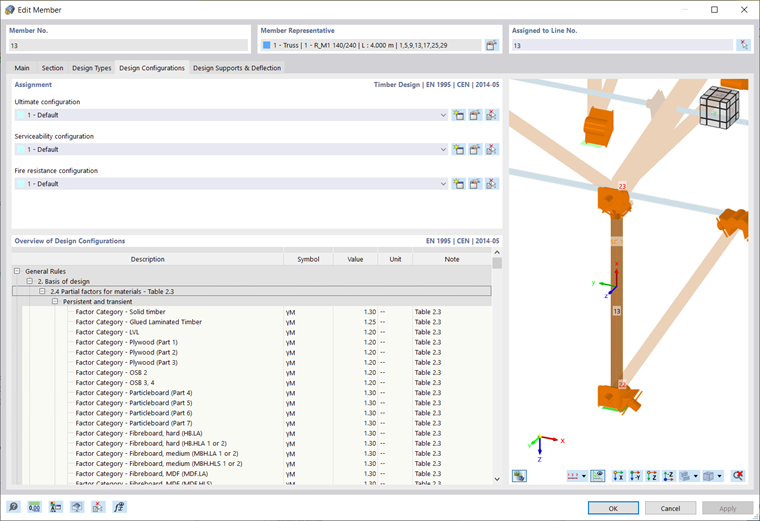

  • Przypisz konfigurację w oknie dialogowym pręta, zespołu prętów lub powierzchni w zakładce Konfiguracje wymiarowania albo zdefiniuj nową konfigurację.

Wybierz z listy już zdefiniowaną konfigurację wymiarowania. Przycisk Nowy umożliwia utworzenie nowej konfiguracji. Przycisk Wielokrotny wybór pozwala graficznie wybrać inny obiekt, aby przejąć jego konfigurację. Jeśli chcesz edytować zaznaczoną konfigurację, użyj przycisku Edytuj .

'Lista' po lewej stronie pokazuje wszystkie konfiguracje zdefiniowane w modelu dla danego stanu granicznego. Za pomocą przycisku Nowy można utworzyć nową konfigurację opartą na wartościach standardowych Norma. Aby skopiować istniejącą konfigurację, zaznacz ją i kliknij przycisk Kopiuj . Za pomocą przycisku Usuń można usunąć konfigurację.

Jeśli dla obiektu nie przypisano konfiguracji dla danego stanu granicznego, dla tego stanu granicznego nie są prowadzone żadne sprawdzenia. W ten sposób można na przykład łatwo wyłączyć sprawdzenie użytkowalności dla pojedynczych prętów, nie przypisując im konfiguracji użytkowalności.
