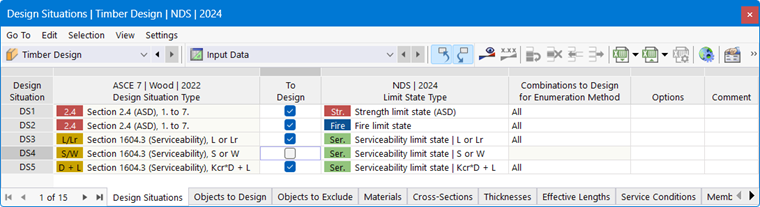

Les entrées de la catégorie Dimensionnement des structures en bois dans le Navigateur (voir image Catégorie 'Holzbemessung' dans le Navigateur) et dans le tableau (voir image Tableaux pour le dimensionnement des structures en bois) gèrent les affectations de base pour le dimensionnement des structures en bois : vous pouvez y définir quels objets doivent être dimensionnés, vérifier les propriétés des objets telles que les matériaux et les sections, et affecter les configurations de dimensionnement. Les données de saisie sous forme de tableau constituent également la base de la documentation dans le Protocole d'impression.
Utiliser les tableaux de saisie
Pour travailler dans les tableaux de saisie, vous pouvez utiliser les fonctions connues de RFEM. Elles sont décrites dans le chapitre Tableaux du manuel RFEM.
À l'aide du bouton
dans la barre d'outils du tableau ou du menu contextuel de l'entrée du Navigateur 'Holzbemessung', vous pouvez ouvrir la boîte de dialogue Paramètres globaux, qui gère les paramètres de base pour le dimensionnement des structures en bois.
Les tableaux spécifiques concernant l'Add-On sont décrits dans les sous-chapitres suivants :
Les tableaux contenant des fonctions servant de « types » pour le dimensionnement sont décrits dans les sous-chapitres suivants :
Affecter les propriétés de dimensionnement
Pour le dimensionnement des structures en bois, vous pouvez définir plusieurs types avec des propriétés spécifiques, que vous affectez ensuite aux objets en tant que Propriétés de dimensionnement. Mais il est également possible de créer de tels types d'objets lors de la saisie des propriétés de dimensionnement. Vous disposez ainsi des possibilités suivantes :
- Dans les boîtes de dialogue des types, saisissez dans la section Affecté à les numéros des objets concernés (voir boîte de dialogue Nouvelle longueur de flambement).

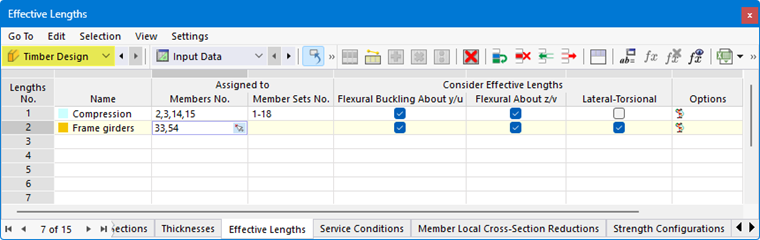

- Saisissez dans les tableaux de saisie des types les numéros des objets.
- Dans la boîte de dialogue de la barre ou du groupe de barres, affectez le type dans l'onglet Types de dimensionnement ou définissez un nouveau type d'objet.

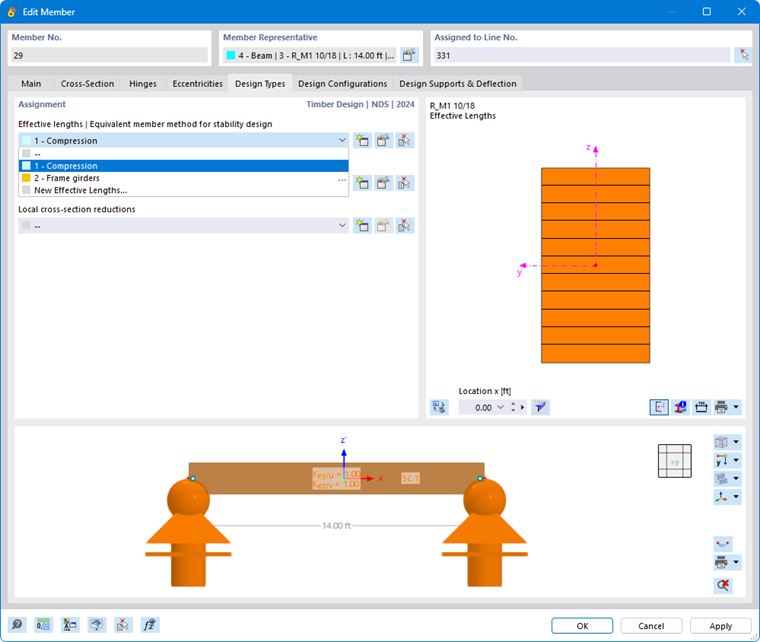

Sélectionnez dans la liste une entrée déjà définie (voir image Affecter un type de longueur de flambement à une barre). Le bouton
permet de créer un nouveau type. Avec le bouton
, vous pouvez sélectionner graphiquement un autre objet afin d'en reprendre les propriétés pour le dimensionnement des structures en bois. Si vous souhaitez modifier l'entrée sélectionnée, utilisez le bouton
.
Représenter les paramètres pour le dimensionnement des structures en bois sur le modèle
Vous pouvez représenter graphiquement les propriétés de dimensionnement suivantes des barres sur le modèle :
- Longueurs de flambement des barres
- Réductions locales de section des barres
- Classe de service

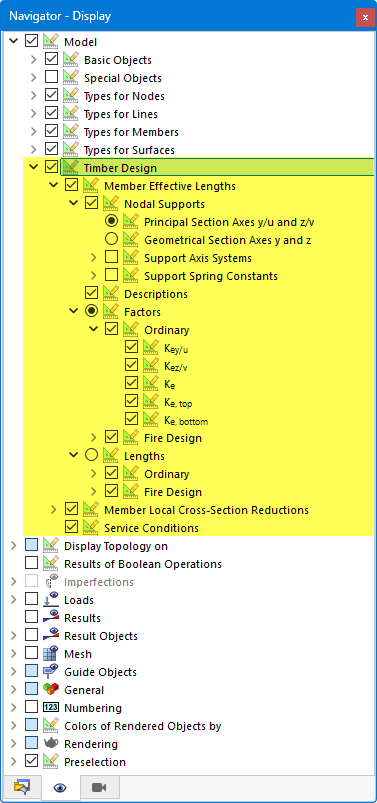

Les options d'affichage correspondantes se trouvent dans la catégorie Modèle → Dimensionnement des structures en bois dans le Navigateur - Affichage. Vous pouvez ainsi facilement vérifier si vous avez correctement affecté les propriétés de dimensionnement.
Vous pouvez également utiliser les options du Navigateur pour le Impression graphique.
Utiliser les configurations de dimensionnement
Les paramètres détaillés relatifs aux différentes vérifications sont définis dans des « configurations de dimensionnement ». Pour chaque état limite, il existe une configuration de dimensionnement distincte qui gère les règles spécifiques à la norme. Vous pouvez y définir, par exemple, des valeurs limites ou différentes options de vérification. Seules les configurations de dimensionnement activées dans la boîte de dialogue Paramètres globaux pour la Norme sélectionnée sont disponibles.
- Configurations de résistance
- Configurations d'aptitude au service
- Configurations de protection incendie
Affecter une configuration de dimensionnement
Les configurations de dimensionnement sont organisées, comme les Propriétés de dimensionnement, sous forme de « types » : pour chaque catégorie de configuration, vous pouvez créer des entrées avec différents paramètres. Vous affectez ensuite ces types aux objets de manière appropriée. Vous disposez des possibilités suivantes :
- Dans les boîtes de dialogue de каждой configuration, saisissez dans la section Affecté à les numéros des objets concernés (voir boîte de dialogue Modifier la configuration de résistance).

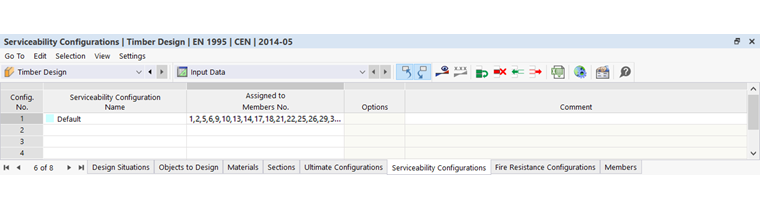

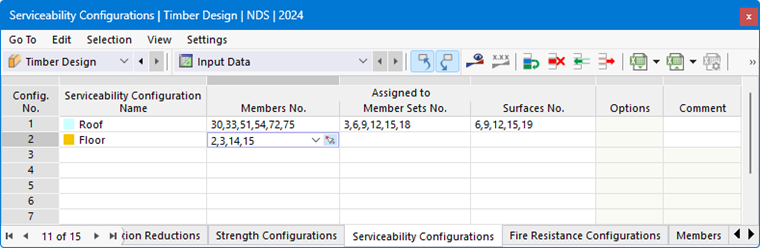

- Saisissez dans les tableaux de saisie des configurations les numéros des objets (voir tableau Configurations d'aptitude au service).

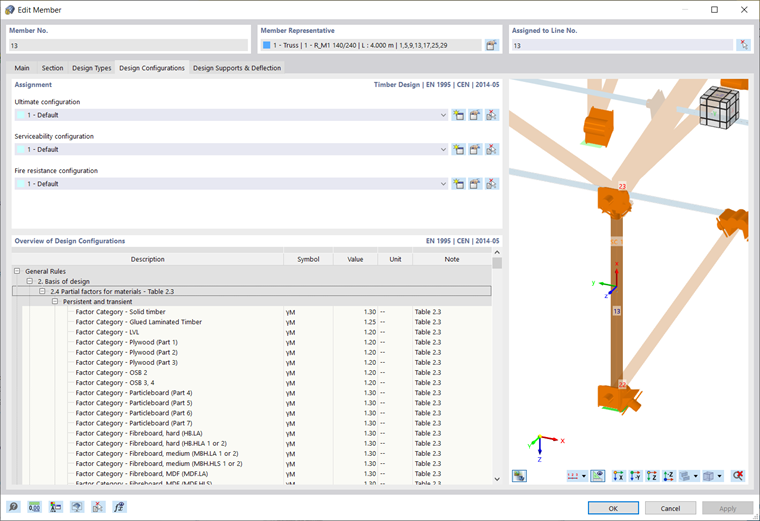

- Dans la boîte de dialogue de la barre, du groupe de barres ou de la surface, affectez la configuration dans l'onglet Configurations de dimensionnement ou définissez une nouvelle configuration.
Sélectionnez dans la liste une configuration de dimensionnement déjà définie. Le bouton
permet de créer une nouvelle configuration. Avec le bouton
, vous pouvez sélectionner graphiquement un autre objet afin d'en reprendre la configuration. Si vous souhaitez modifier la configuration sélectionnée, utilisez le bouton
.
La 'liste' à gauche affiche toutes les configurations définies dans le modèle pour l'état limite. Avec le bouton
, vous pouvez créer une nouvelle configuration basée sur les valeurs par défaut de la Norme. Pour copier une configuration existante, sélectionnez-la et cliquez sur le bouton
. Avec le bouton
, vous pouvez supprimer une configuration.
Si aucune configuration n'est affectée à un objet pour un état limite, aucune vérification n'est effectuée pour cet état limite. Ainsi, vous pouvez par exemple désactiver simplement la vérification de l'aptitude au service pour certaines barres en ne leur affectant aucune configuration d'aptitude au service.
