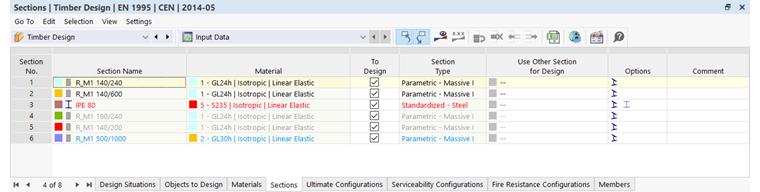

Dans le tableau Sections de la catégorie « Dimensionnement du bois », toutes les sections créées dans le modèle sont répertoriées.
Sections admissibles
Le dimensionnement bois des sections de barres est adapté à la norme. Vous pouvez reconnaître si une section est admissible et également pertinente pour le dimensionnement à la couleur de la police. Les couleurs signifient :
- noir : la section est adaptée au dimensionnement et est utilisée pour les objets à dimensionner
- rouge : la section n’est pas adaptée au dimensionnement bois
- bleu : la section n’est pas utilisée dans le modèle
- gris : la section n’est pas utilisée pour les objets à dimensionner
Pour le dimensionnement bois, selon la norme, les sections des catégories Paroi épaisse I, les types
et
de la catégorie Normalisé ainsi que
de la catégorie Composé sont admissibles. Les sections du programme de valeurs de sections RSECTION peuvent également être dimensionnées, à condition que le calcul soit effectué par analyse par éléments finis.
À toutes les sections doit être attribué un matériau du type Bois.
Les catégories des différentes sections sont indiquées dans la colonne du tableau « Type de section ».
Les objets avec une section non valide ne sont pas pris en compte lors du dimensionnement, même si l’option « À dimensionner » est activée pour cette section. Ils sont automatiquement indiqués dans le tableau Objets à dimensionner comme « Non valide / désactivé ».
Retirer la section du dimensionnement
Pour une section valide, vous pouvez exclure du dimensionnement tous les objets auxquels la section est affectée en désactivant la case à cocher « À dimensionner ». Ces objets sont alors classés dans le tableau Objets à dimensionner comme « Non valide / désactivé » et ne sont pas vérifiés lors du dimensionnement.
Adapter la section
Si nécessaire, vous pouvez adapter les propriétés d’une section dans la boîte de dialogue de modification. Pour ce faire, double-cliquez dans la ligne de la section ou cliquez sur le bouton
dans la barre d’outils du tableau.

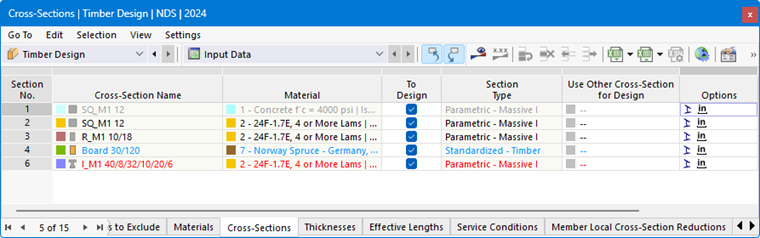

Dans la colonne du tableau « Options », des icônes sont affichées pour les valeurs par défaut ou modifiées (voir image Tableau 'Sections'). Elles permettent d’obtenir un aperçu rapide des sections utilisées. L’icône
, par exemple, est attribuée à une section tournée.
Utiliser une autre section pour le dimensionnement

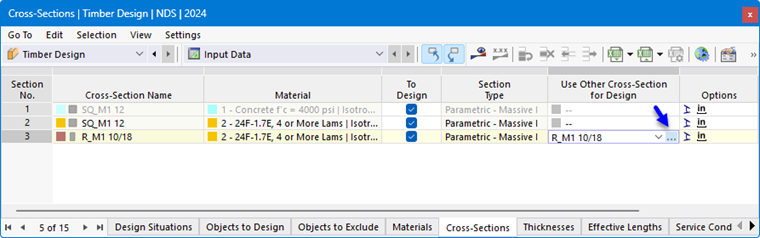

Vous pouvez utiliser pour le dimensionnement une autre section que pour le calcul RFEM/RSTAB : cliquez pour cela dans la cellule correspondante de la colonne du tableau « Utiliser une autre section pour le dimensionnement ». À l’aide du bouton
, vous pouvez ensuite importer une section depuis la bibliothèque.

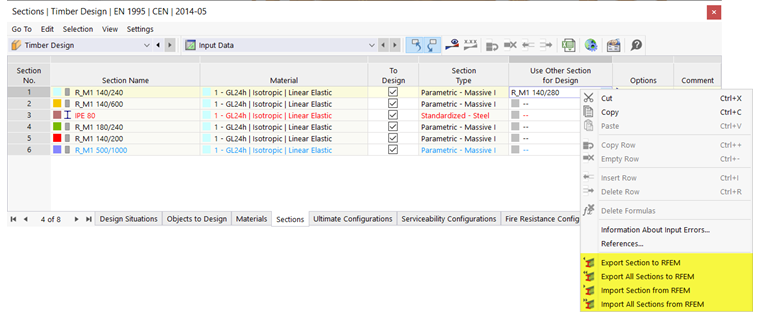

Si une autre section est définie dans la colonne, d’autres options sont disponibles dans le menu contextuel. Vous pouvez ainsi transférer la nouvelle section vers RFEM ou RSTAB afin qu’elle soit également utilisée lors de l’analyse statique. Il est également possible de réimporter la section d’origine dans le tableau.
Optimiser la section
L’add-on Dimensionnement bois offre la possibilité d’optimiser des sections standard. Dans cette optimisation simplifiée, le programme recherche la plus petite section possible à l’intérieur de la même série de sections, qui satisfait à toutes les vérifications avec un critère de vérification inférieur à l’utilisation maximale admissible définie dans la boîte de dialogue Paramètres globaux.

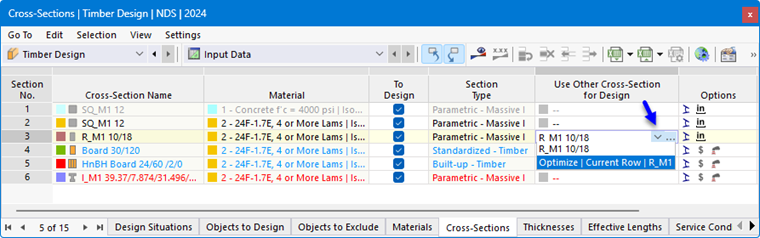

Pour optimiser une section, cliquez dans la cellule correspondante de la colonne du tableau « Utiliser une autre section pour le dimensionnement ». Dans la liste, sélectionnez ensuite l’option Optimiser.

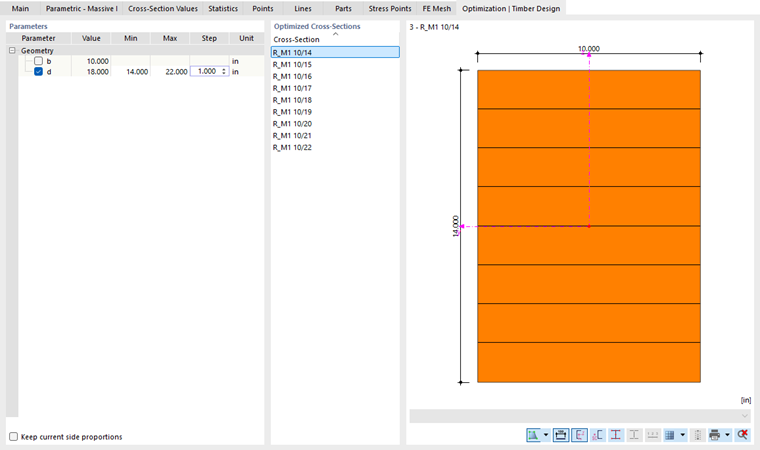

La boîte de dialogue de modification de la section apparaît. Dans l’onglet « Optimisation | Dimensionnement bois », vous pouvez définir les paramètres d’optimisation.
Dans la colonne « Géométrie », cochez le ou les paramètres à modifier. Dans les colonnes « Min » et « Max », vous pouvez ensuite saisir les limites inférieure et supérieure du paramètre. L’« Incrément » contrôle l’intervalle selon lequel les dimensions du paramètre varient pendant le processus d’optimisation. Si vous souhaitez conserver les rapports d’aspect, cochez la case correspondante et saisissez les paramètres pour l’optimisation des dimensions extérieures.
Pour l’optimisation de la section, les mêmes conditions s’appliquent que lors de l’utilisation d’une autre section (voir ci-dessus). Les vérifications sont effectuées pour toutes les variantes de section avec les efforts internes de l’analyse statique. Ensuite, la variante optimale est affichée dans la colonne du tableau. Les effets de la section modifiée sur les rigidités et les efforts internes dans le modèle RFEM/RSTAB ne sont pas pris en compte. Utilisez donc les possibilités du menu contextuel pour transférer les sections optimisées dans le modèle (voir image Menu contextuel lors de l’utilisation d’une autre section).
Une optimisation structurelle complète est possible avec l’add-on Optimisation du modèle.
