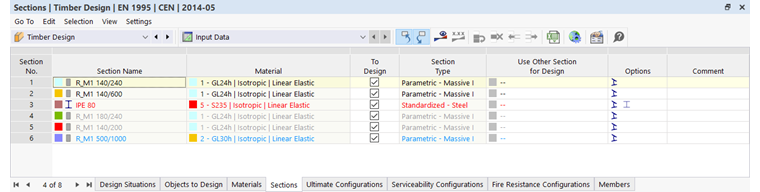

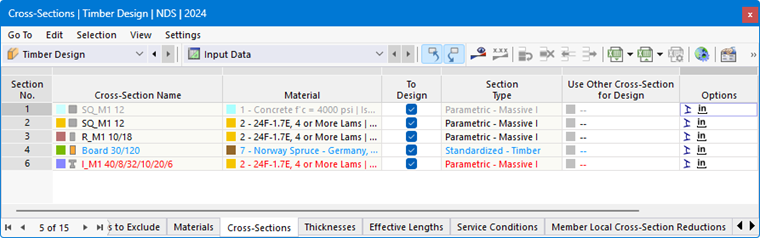

V tabulce Průřezy kategorie „Dřevěný návrh“ jsou uvedeny všechny průřezy, které jste v modelu vytvořili.
Přípustné průřezy
Dřevěný návrh prutových průřezů je sladěn s normou. Zda je průřez přípustný a zároveň relevantní pro návrh, poznáte podle barvy písma. Význam barev je následující:
- černá: průřez je vhodný pro návrh a je použit u objektů určených k návrhu
- červená: průřez není vhodný pro dřevěný návrh
- modrá: průřez není v modelu použit
- šedá: průřez není použit u objektů určených k návrhu
Pro dřevěný návrh jsou – v závislosti na normě – přípustné průřezy kategorií Silnostěnný I, typy
a
kategorie Normalizovaný a
kategorie Složený. Průřezy z programu pro stanovení průřezových hodnot RSECTION lze také navrhovat, pokud je výpočet proveden metodou konečných prvků.
Všem průřezům musí být přiřazen materiál typu Dřevo.
Kategorie jednotlivých průřezů jsou uvedeny ve sloupci tabulky „Typ průřezu“.
Objekty s neplatným průřezem nejsou při návrhu zohledněny – ani tehdy, když je pro tento průřez aktivována volba „Navrhovat“. V tabulce Objekty k návrhu jsou automaticky uvedeny jako „Neplatné / deaktivované“.
Odejmutí průřezu z návrhu
U platného průřezu můžete deaktivací zaškrtávacího pole „Navrhovat“ vyloučit z návrhu všechny objekty, kterým je průřez přiřazen. Tím budou tyto objekty v tabulce Objekty k návrhu klasifikovány jako „Neplatné / deaktivované“ a při návrhu nebudou kontrolovány.
Úprava průřezu
V případě potřeby můžete vlastnosti průřezu upravit v dialogu pro úpravy. Dvakrát klikněte na řádek průřezu nebo klikněte na tlačítko
na panelu nástrojů tabulky.
Ve sloupci tabulky „Možnosti“ jsou zobrazeny ikony pro přednastavené nebo upravené hodnoty (viz obrázek Tabulka „Průřezy“). Umožňují rychlý přehled o použitých průřezech. Ikona
je například přiřazena otočenému průřezu.

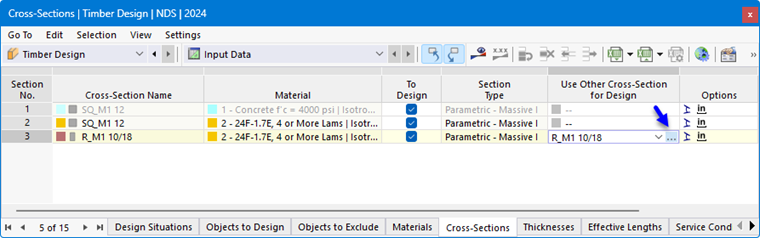

Použití jiného průřezu pro návrh
Pro návrh můžete použít jiný průřez než pro výpočet v RFEM/RSTAB: klikněte na příslušnou buňku ve sloupci tabulky „Použít jiný průřez pro návrh“. Pomocí tlačítka
pak můžete importovat průřez z knihovny.
Je-li ve sloupci uložen jiný průřez, jsou v kontextové nabídce k dispozici další možnosti. Můžete tak nový průřez předat do RFEM nebo RSTAB, aby byl použit také při statické analýze. Stejně tak je možné původní průřez znovu importovat do tabulky.

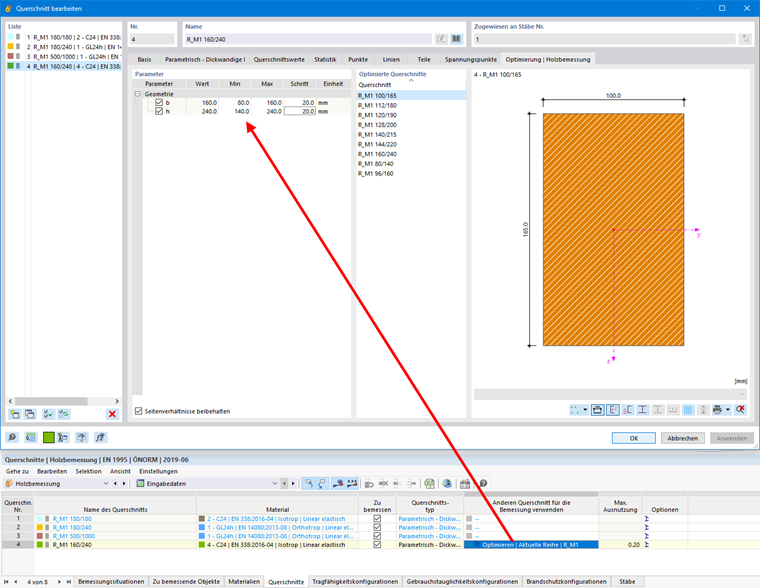

Optimalizace průřezu
Doplňek Dřevěný návrh nabízí možnost optimalizovat standardní průřezy. Při této zjednodušené optimalizaci program vyhledá nejmenší možný průřez v rámci stejné řady průřezů, který splňuje všechny návrhové kontroly s návrhovým kritériem menším než maximální přípustné využití nastavené v dialogu Globální nastavení.

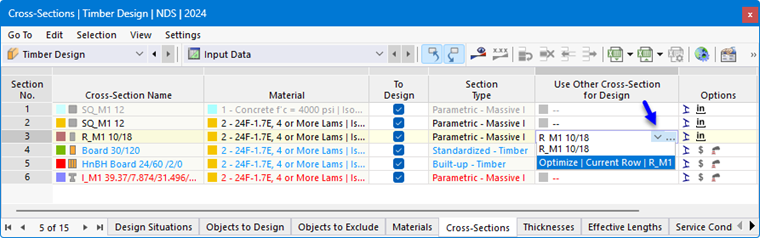

Chcete-li průřez optimalizovat, klikněte na příslušnou buňku ve sloupci tabulky „Použít jiný průřez pro návrh“. V seznamu poté zvolte možnost Optimalizovat.

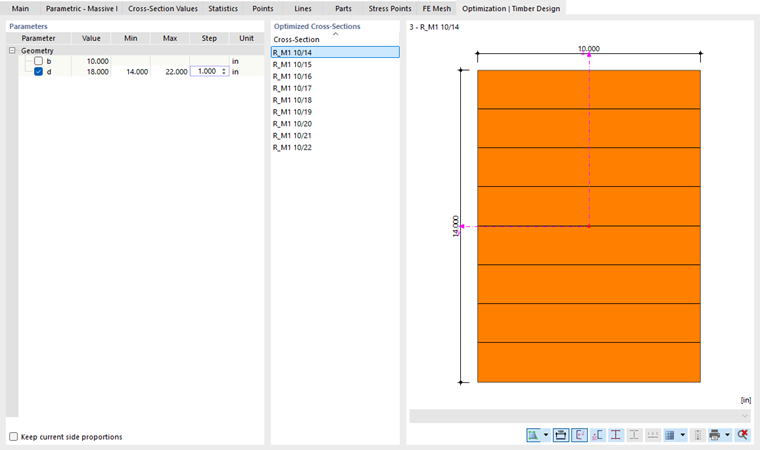

Zobrazí se dialog pro úpravy průřezu. Na kartě „Optimalizace | Dřevěný návrh“ můžete nastavit parametry optimalizace.
V sloupci „Geometrie“ zaškrtněte parametr nebo parametry, které se mají měnit. Ve sloupcích „Min“ a „Max“ pak můžete zadat dolní a horní meze parametru. „Krok“ řídí interval, ve kterém se během optimalizačního procesu mění rozměry parametru. Má-li být zachován „Poměr stran“, zaškrtněte příslušné zaškrtávací pole a zadejte parametry pro optimalizaci vnějších rozměrů.
Pro optimalizaci průřezu platí stejné podmínky jako při použití jiného průřezu (viz výše). Kontroly se provádějí pro všechny varianty průřezu s vnitřními silami ze statické analýzy. Následně je v tabulkovém sloupci uvedena optimální varianta. Účinky změněného průřezu na tuhosti a vnitřní síly v modelu RFEM/RSTAB nejsou zohledněny. Proto využijte možnosti kontextové nabídky k přenesení optimalizovaných průřezů do modelu (viz obrázek Kontextová nabídka při použití jiného průřezu).
Komplexní optimalizace konstrukce je možná s doplňkem Optimalizace modelu.
