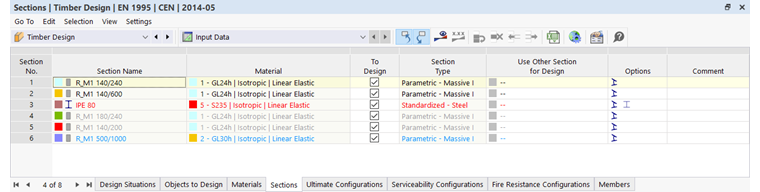

En la tabla Secciones de la categoría 'Dimensionamiento de madera' se enumeran todas las secciones que ha creado en el modelo.
Secciones permitidas
El dimensionamiento de estructuras de madera de secciones de barra está adaptado a la norma. Si una sección está permitida y además es relevante para el dimensionamiento, puede reconocerlo por el color de la fuente. Los colores significan:
- negro: la sección es apta para el dimensionamiento y se utiliza en los objetos a dimensionar
- rojo: la sección no es apta para el dimensionamiento de madera
- azul: la sección no se utiliza en el modelo
- gris: la sección no se utiliza en los objetos a dimensionar
Para el dimensionamiento de madera, según la norma, están permitidas secciones de las categorías De pared gruesa I, los tipos
y
de la categoría Normalizada, así como
de la categoría Compuesta. También pueden dimensionarse secciones del programa de valores de secciones RSECTION, siempre que el cálculo se realice mediante análisis de elementos finitos.
A todas las secciones se les debe asignar un material del tipo Madera.
Las categorías de las distintas secciones se indican en la columna de la tabla 'Tipo de sección'.
Los objetos con una sección no válida no se tienen en cuenta en el dimensionamiento, incluso si para esa sección está activada la opción 'Dimensionar'. En la tabla Objeto a dimensionar se muestran automáticamente como 'No válido / desactivado'.
Eliminar sección del dimensionamiento
En el caso de una sección válida, puede excluir del dimensionamiento todos los objetos a los que esté asignada la sección desactivando la casilla 'Dimensionar'. De este modo, dichos objetos se clasifican en la tabla Objeto a dimensionar como 'No válido / desactivado' y no se comprueban en el dimensionamiento.
Ajustar sección
Si es necesario, puede modificar las propiedades de una sección en el cuadro de diálogo de edición. Para ello, haga doble clic en la fila de la sección o pulse el botón
en la barra de herramientas de la tabla.

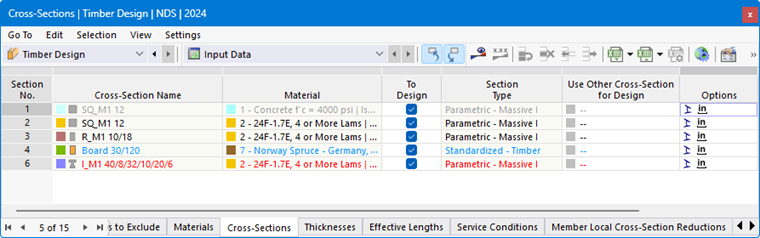

En la columna de la tabla 'Opciones' se muestran iconos para valores predeterminados o valores modificados (véase la imagen Tabla 'Secciones'). Permiten obtener una vista rápida de las secciones utilizadas. El icono
, por ejemplo, está asignado a una sección girada.
Utilizar otra sección para el dimensionamiento

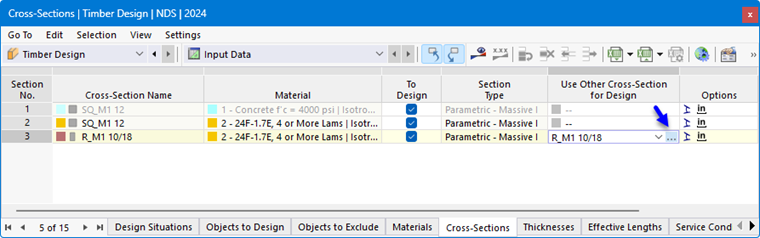

Puede utilizar para el dimensionamiento una sección distinta de la empleada en el cálculo de RFEM/RSTAB: para ello, haga clic en la fila correspondiente de la columna de la tabla 'Utilizar otra sección para el dimensionamiento'. A continuación, mediante el botón
puede importar una sección de la biblioteca.
Si en la columna hay almacenada otra sección, en el menú contextual están disponibles más opciones. Con ellas puede transferir la nueva sección a RFEM o RSTAB para que también se utilice en el análisis estático. Asimismo, es posible volver a importar la sección original a la tabla.
Optimizar sección
El add-on Dimensionamiento de madera ofrece la posibilidad de optimizar secciones estándar. En esta optimización simplificada, el programa busca la sección más pequeña posible dentro de la misma serie de secciones, que cumpla todas las comprobaciones con un criterio de verificación inferior a la utilización máxima permitida definida en el cuadro de diálogo Configuración global.

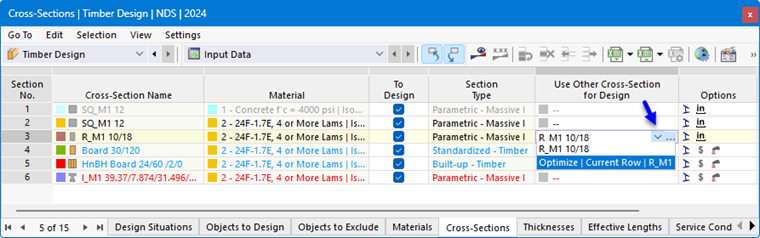

Para optimizar una sección, haga clic en la celda correspondiente de la columna de la tabla 'Utilizar otra sección para el dimensionamiento'. En la lista, seleccione después la opción Optimizar.

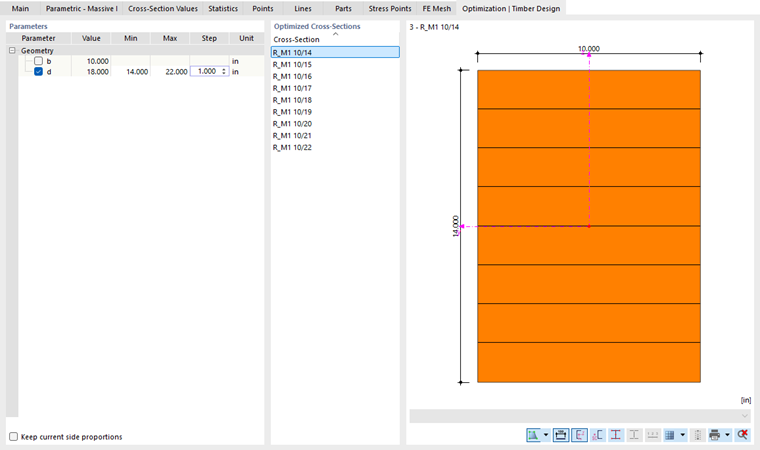

Aparece el cuadro de diálogo de edición de la sección. En la pestaña 'Optimización | Dimensionamiento de madera' puede definir los parámetros para la optimización.
Marque en la columna 'Geometría' el parámetro o parámetros que se deben modificar. En las columnas 'Min' y 'Máx' puede introducir los límites inferior y superior del parámetro. El 'Paso' controla el intervalo con el que las dimensiones del parámetro varían durante el proceso de optimización. Si se desean 'Mantener las proporciones', active la casilla correspondiente e introduzca los parámetros para la optimización de las dimensiones exteriores.
Para la optimización de secciones se aplican las mismas condiciones que al utilizar otra sección (véase arriba). Las comprobaciones se realizan para todas las variantes de sección con los esfuerzos internos del análisis estático. Después, la variante óptima se muestra en la columna de la tabla. No se tienen en cuenta los efectos de la sección modificada sobre las rigideces y los esfuerzos internos en el modelo de RFEM/RSTAB. Por ello, utilice las opciones del menú contextual para transferir las secciones optimizadas al modelo (véase la imagen Menú contextual al utilizar otra sección).
Con el add-on Optimización de modelo es posible una optimización estructural completa.
