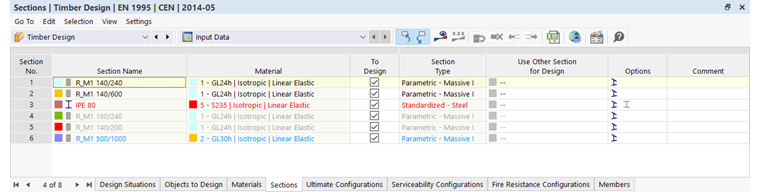

W tabeli Przekroje kategorii „Drewniana wymiarowanie” wymienione są wszystkie przekroje, które zostały utworzone w modelu.
Dopuszczalne przekroje
Wymiarowanie drewniane przekrojów prętów jest dostosowane do normy. To, czy przekrój jest dopuszczalny i czy ma znaczenie dla wymiarowania, można rozpoznać po kolorze czcionki. Kolory oznaczają:
- czarny: przekrój nadaje się do wymiarowania i jest używany w obiektach podlegających wymiarowaniu
- czerwony: przekrój nie nadaje się do wymiarowania drewnianego
- niebieski: przekrój nie jest używany w modelu
- szary: przekrój nie jest używany w obiektach podlegających wymiarowaniu
Do wymiarowania drewna dopuszczalne są – w zależności od normy – przekroje kategorii Grubościenne I, typy
i
kategorii Normowane oraz
kategorii Złożone. Można również wymiarować przekroje z programu wyznaczania właściwości przekrojowych RSECTION, o ile obliczenia są przeprowadzane metodą elementów skończonych.
Do wszystkich przekrojów musi być przypisany materiał typu Drewno.
Kategorie poszczególnych przekrojów są podane w kolumnie tabeli „Typ przekroju”.
Obiekty z nieprawidłowym przekrojem nie są uwzględniane przy wymiarowaniu – nawet jeśli dla tego przekroju aktywowano opcję „Do wymiarowania”. Są one automatycznie oznaczane w tabeli Obiekty do wymiarowania jako „Nieprawidłowy / dezaktywowany”.
Usunięcie przekroju z wymiarowania
W przypadku prawidłowego przekroju można wykluczyć wszystkie obiekty z wymiarowania, przypisane do tego przekroju, poprzez dezaktywację pola wyboru „Do wymiarowania”. W rezultacie obiekty te są w tabeli Obiekty do wymiarowania klasyfikowane jako „Nieprawidłowy / dezaktywowany” i nie są sprawdzane przy wymiarowaniu.
Dostosowanie przekroju
W razie potrzeby można dostosować właściwości przekroju w oknie edycji. W tym celu należy dwukrotnie kliknąć w wiersz przekroju lub kliknąć przycisk
na pasku narzędzi tabeli.

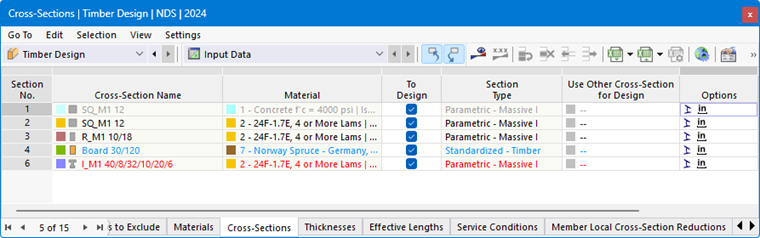

W kolumnie tabeli „Opcje” wyświetlane są ikony dla ustawień domyślnych lub zmodyfikowanych wartości (zob. obraz Tabela „Przekroje”). Umożliwiają one szybki przegląd używanych przekrojów. Ikona
jest na przykład przypisana do przekroju obróconego.
Zastosowanie innego przekroju do wymiarowania

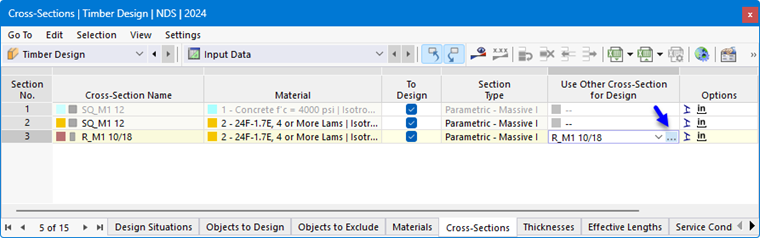

Do wymiarowania można zastosować inny przekrój niż do obliczeń RFEM/RSTAB: należy kliknąć odpowiednią komórkę w kolumnie tabeli „Zastosuj inny przekrój do wymiarowania”. Za pomocą przycisku
można następnie zaimportować przekrój z biblioteki.

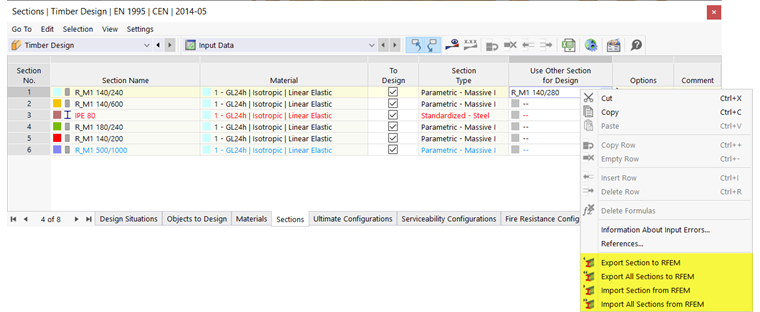

Jeśli w kolumnie zapisano inny przekrój, w menu kontekstowym dostępne są dalsze opcje. Umożliwiają one przekazanie nowego przekroju do RFEM lub RSTAB, aby był on również używany w analizie statycznej. Możliwe jest także ponowne zaimportowanie oryginalnego przekroju do tabeli.
Optymalizacja przekroju

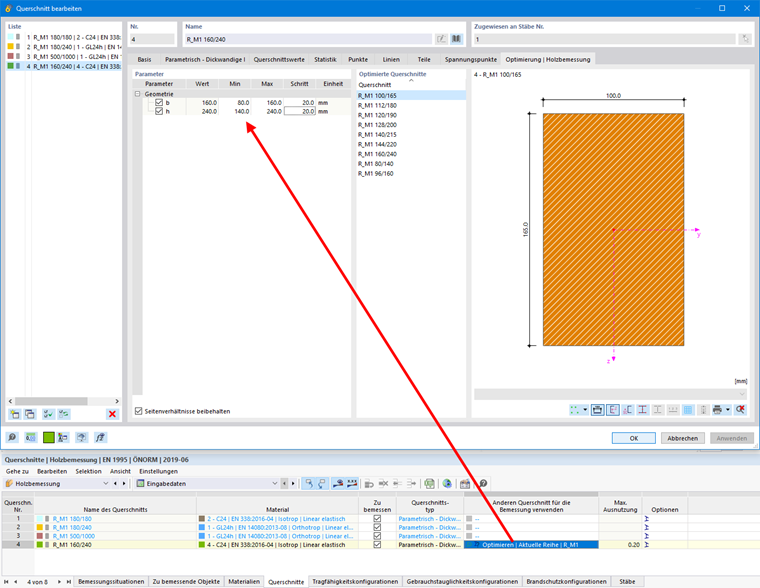

Dodatek Wymiarowanie drewniane umożliwia optymalizację standardowych przekrojów. W przypadku tej uproszczonej optymalizacji program wyszukuje najmniejszy możliwy przekrój w obrębie tej samej serii przekrojów, który spełnia wszystkie sprawdzenia z kryterium wykorzystania mniejszym niż maksymalne dopuszczalne wykorzystanie określone w oknie dialogowym Ustawienia globalne.

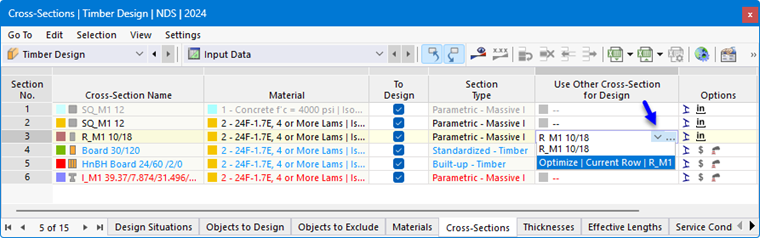

Aby zoptymalizować przekrój, należy kliknąć odpowiednią komórkę w kolumnie tabeli „Zastosuj inny przekrój do wymiarowania”. Z listy należy następnie wybrać opcję Optymalizuj.

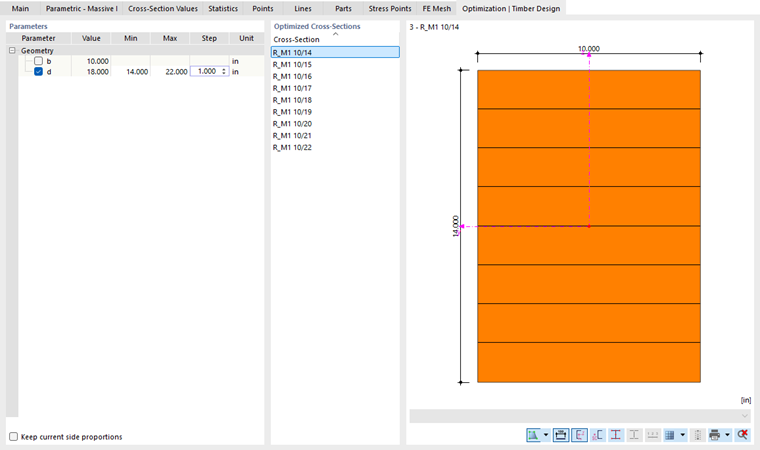

Pojawi się okno edycji przekroju. W zakładce „Optymalizacja | Wymiarowanie drewniane” można określić parametry optymalizacji.
W kolumnie „Geometria” należy zaznaczyć parametr lub parametry, które mają zostać zmienione. W kolumnach „Min” i „Max” można następnie wprowadzić dolne i górne granice parametru. Pole „Krok” steruje interwałem, w którym wymiary parametru zmieniają się podczas procesu optymalizacji. Jeśli mają zostać „zachowane proporcje boków”, należy zaznaczyć odpowiednie pole wyboru i wprowadzić parametry optymalizacji wymiarów zewnętrznych.
Do optymalizacji przekroju obowiązują te same warunki co przy stosowaniu innego przekroju (zob. powyżej). Sprawdzenia są wykonywane dla wszystkich wariantów przekroju z siłami wewnętrznymi z analizy statycznej. Następnie optymalny wariant zostaje wyświetlony w kolumnie tabeli. Wpływ zmienionego przekroju na sztywności i siły wewnętrzne w modelu RFEM/RSTAB nie jest uwzględniany. Należy więc skorzystać z opcji menu kontekstowego, aby przenieść zoptymalizowane przekroje do modelu (zob. obraz Menu kontekstowe przy użyciu innego przekroju).
Kompleksowa optymalizacja konstrukcji jest możliwa z dodatkiem Optymalizacja modelu.
