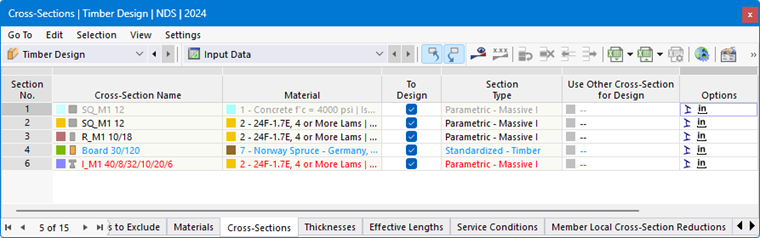

Nella tabella Sezioni della categoria 'Progettazione in legno' sono elencate tutte le sezioni che avete creato nel modello.
Sezioni ammissibili
La progettazione in legno delle sezioni di aste è allineata alla norma. Se una sezione è ammissibile e anche rilevante per la progettazione, lo potete riconoscere dal colore del carattere. I colori significano:
- nero: la sezione è adatta alla progettazione e viene utilizzata negli oggetti da dimensionare
- rosso: la sezione non è adatta alla progettazione in legno
- blu: la sezione non è utilizzata nel modello
- grigio: la sezione non è utilizzata negli oggetti da dimensionare
Per la progettazione in legno, a seconda della norma, sono ammissibili sezioni delle categorie A parete spessa I, i tipi
e
della categoria Normalizzato nonché
della categoria Composito. Possono essere dimensionate anche sezioni del programma RSECTION per le proprietà di sezione, purché il calcolo avvenga con l'analisi agli elementi finiti.
A tutte le sezioni deve essere assegnato un materiale del tipo Legno.
Le categorie delle singole sezioni sono indicate nella colonna della tabella 'Tipo di sezione'.
Gli oggetti con una sezione non valida non vengono presi in considerazione nella progettazione, anche se per tale sezione è attivata l'opzione 'Da dimensionare'. Nella tabella Oggetti da dimensionare vengono automaticamente classificati come 'Non valido / disattivato'.
Rimuovere la sezione dalla progettazione
Per una sezione valida, disattivando la casella di controllo 'Da dimensionare' potete escludere dalla progettazione tutti gli oggetti ai quali la sezione è assegnata. In questo modo tali oggetti vengono classificati nella tabella Oggetti da dimensionare come 'Non valido / disattivato' e non vengono verificati nella progettazione.
Modificare la sezione
Se necessario, potete adattare le proprietà di una sezione nella finestra di dialogo di modifica. A tal fine fate doppio clic sulla riga della sezione oppure fate clic sul pulsante
nella barra degli strumenti della tabella.
Nella colonna della tabella 'Opzioni' vengono visualizzate icone per impostazioni predefinite o valori modificati (vedi figura Tabella 'Sezioni'). Esse consentono una rapida panoramica sulle sezioni utilizzate. L'icona
, ad esempio, è associata a una sezione ruotata.
Utilizzare un'altra sezione per la progettazione

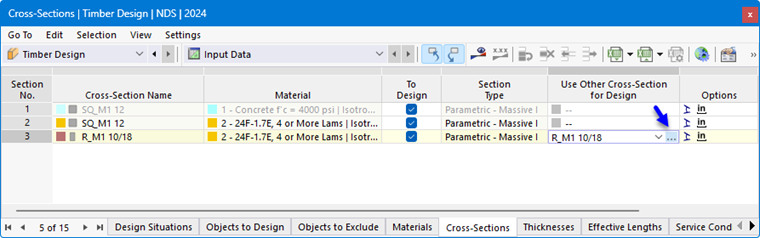

Per la progettazione potete utilizzare una sezione diversa da quella impiegata per il calcolo RFEM/RSTAB: a tal fine fate clic nella riga corrispondente della colonna della tabella 'Utilizzare un'altra sezione per la progettazione'. Tramite il pulsante
potete quindi importare una sezione dalla libreria.
Se nella colonna è memorizzata un'altra sezione, nel menu contestuale sono disponibili ulteriori opzioni. Con esse potete trasferire la nuova sezione a RFEM o RSTAB affinché venga utilizzata anche nell'analisi statica. È inoltre possibile importare nuovamente nella tabella la sezione originale.
Ottimizzare la sezione
L'add-on Progettazione in legno offre la possibilità di ottimizzare le sezioni standard. In questa ottimizzazione semplificata il programma ricerca la sezione più piccola possibile all'interno della stessa serie di sezioni che soddisfa tutte le verifiche con un criterio di verifica inferiore all'utilizzo massimo consentito definito nella finestra di dialogo Impostazioni globali.

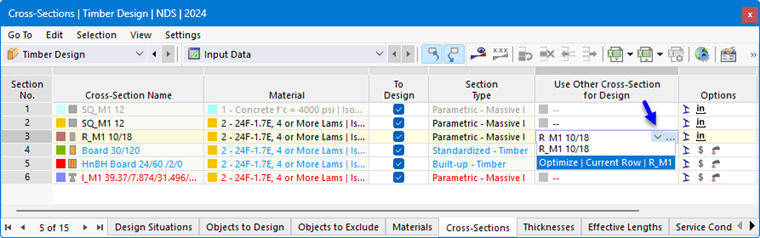

Per ottimizzare una sezione, fate clic nella cella corrispondente della colonna della tabella 'Utilizzare un'altra sezione per la progettazione'. Nell'elenco selezionate quindi l'opzione Ottimizza.

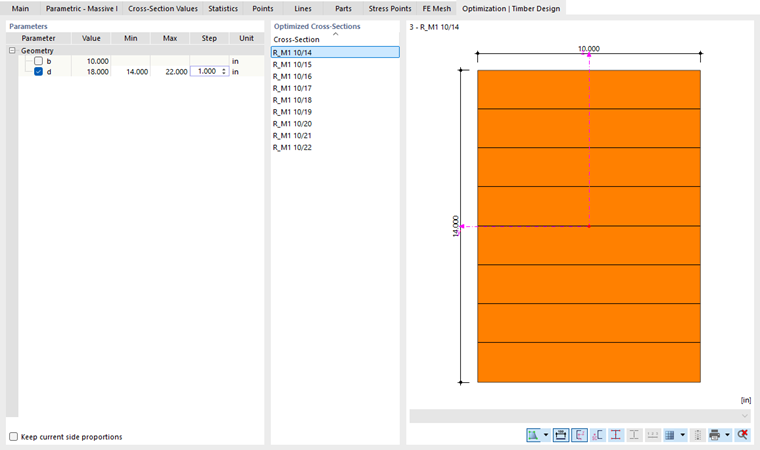

Viene visualizzata la finestra di dialogo di modifica della sezione. Nella scheda 'Ottimizzazione | Progettazione in legno' potete definire i parametri per l'ottimizzazione.
Selezionate nella colonna 'Geometria' il parametro (o i parametri) da modificare. Nelle colonne 'Min' e 'Max' potete quindi inserire i limiti inferiore e superiore del parametro. Il 'Passo' controlla l'intervallo con cui le dimensioni del parametro variano durante il processo di ottimizzazione. Se si desidera mantenere i rapporti dimensionali, selezionate la relativa casella di controllo e inserite i parametri per l'ottimizzazione delle dimensioni esterne.
Per l'ottimizzazione della sezione valgono le stesse condizioni dell'utilizzo di un'altra sezione (vedi sopra). Le verifiche vengono eseguite per tutte le varianti di sezione con le sollecitazioni dell'analisi statica. Successivamente, la variante ottimale viene riportata nella colonna della tabella. Gli effetti della sezione modificata sulle rigidezze e sulle sollecitazioni nel modello RFEM/RSTAB non vengono considerati. Utilizzate pertanto le opzioni del menu contestuale per trasferire le sezioni ottimizzate nel modello (vedi figura Menu contestuale in caso di utilizzo di un'altra sezione).
Un'ottimizzazione strutturale completa è possibile con l'add-on Ottimizzazione del modello.
