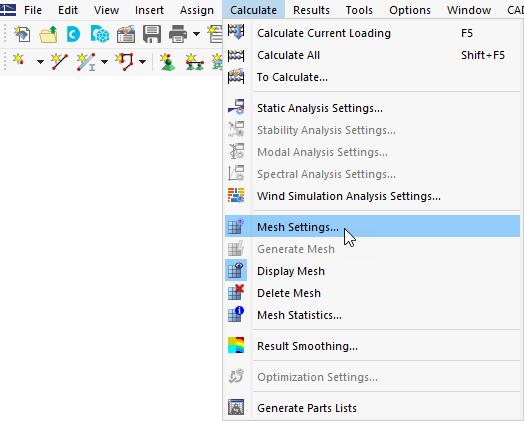

Per aprire la finestra di dialogo "Impostazioni Mesh", clicca su Impostazioni Mesh nel menu Calcola.

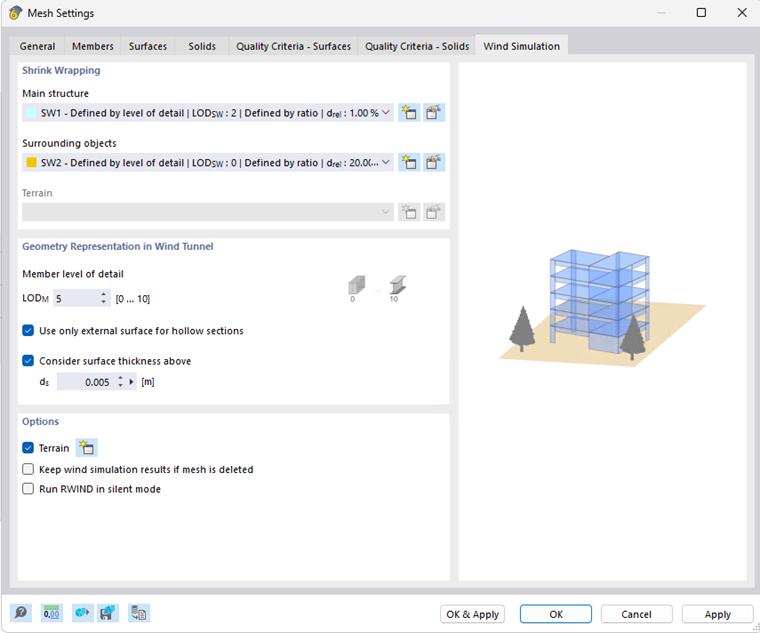

Quindi seleziona la scheda Simulazione Vento.
L'impostazione in questa scheda è globale per l'intero modello. Impostazioni specifiche per la simulazione del vento per singoli oggetti sovrascrivono questa impostazione globale.
Rivestimento a riduzione
In questa sezione, i rivestimenti a riduzione (SW) sono definiti per l'intero modello. Il modello è diviso in due gruppi. Il gruppo "Struttura principale" contiene tutti gli oggetti RFEM rilevanti (membri, superfici e solidi). Un SW predefinito più fine è assegnato a questo gruppo. Il gruppo "Oggetti circostanti" contiene file IFC e oggetti visuali. Anche se i SW predefiniti sono assegnati a questi gruppi, possono essere modificati o un nuovo SW può essere creato e assegnato. Per il "Terreno", il SW non è ancora disponibile.
Rappresentazione della Geometria nella Galleria del Vento
Come spiegato nel Capitolo Modello per la Simulazione del Vento, un modello FEM non è adatto per il calcolo CFD. Invece, dovrebbe essere utilizzata e eventualmente rivestita la forma esterna della struttura. Gli oggetti RFEM che creano questa forma possono essere regolati per considerare proprietà richieste o migliorare le performance. Per i membri, il livello di dettaglio del Membro può essere impostato da 0 a 10. Il livello di dettaglio 10 dei membri esporta i membri con una forma accurata (cioè, sezione trasversale). 0 esporta la forma del membro semplificata con una sezione rettangolare che avvolge i contorni della forma originale. Per ulteriori dettagli, vedere FAQ 4165.
Il flusso del vento attraverso sezioni trasversali cave non gioca generalmente un ruolo importante nell'ingegneria civile. Di default, le sezioni trasversali cave sono rappresentate dalla loro forma esterna. Disattivare l'opzione "Usa solo la superficie esterna per le sezioni cave" consente l'esportazione della forma cava.
L'opzione "Considera lo spessore della superficie sopra" consente di esportare le superfici considerando i loro spessori da un valore soglia definito.
Opzioni
Terreno

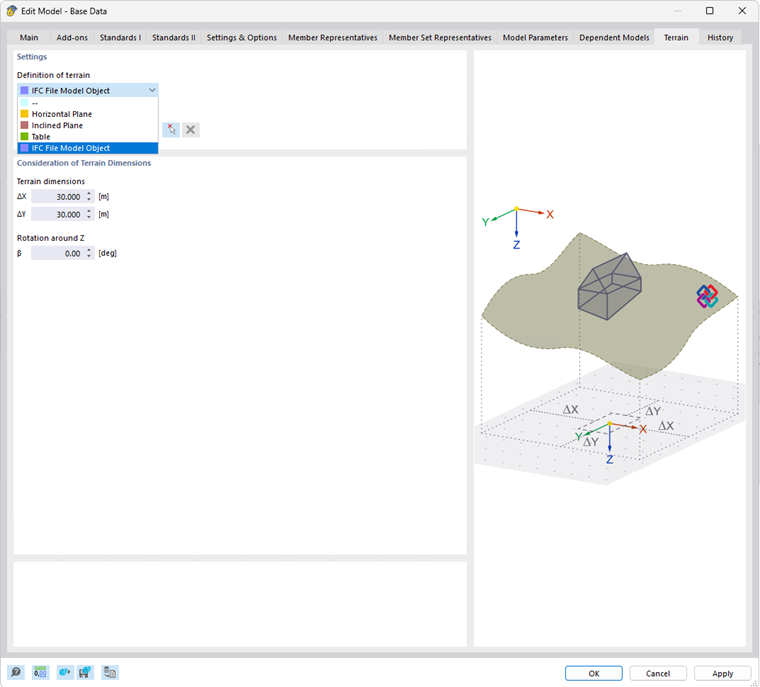

L'opzione "Terreno" consente di utilizzare la geometria del terreno definita in RFEM 6 come fondo della galleria del vento. Il modello del terreno può essere creato nei "Dati di base" sulla scheda "Terreno" utilizzando piani, tabelle o un file IFC. Quando un file IFC è utilizzato come terreno nei Dati di Base, è automaticamente escluso dall'essere esportato nel calcolo della simulazione del vento tra le strutture circostanti. Il terreno definito da un piano orizzontale può essere spostato verso l'alto o verso il basso per creare un offset.
Mantieni i risultati
L'opzione "Mantieni i risultati della simulazione del vento se la mesh è eliminata" rende possibile mantenere i risultati di RWIND anche dopo aver eliminato la mesh degli elementi finiti. I risultati di RWIND saranno eliminati solo utilizzando:

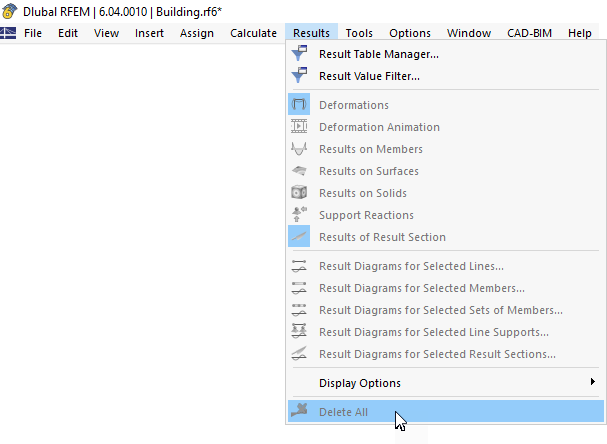

- L'opzione "Elimina tutto" nella barra degli strumenti "Menu"
- deselezionando l'opzione "Mantieni la simulazione del vento se la mesh è eliminata"
- eliminando LC

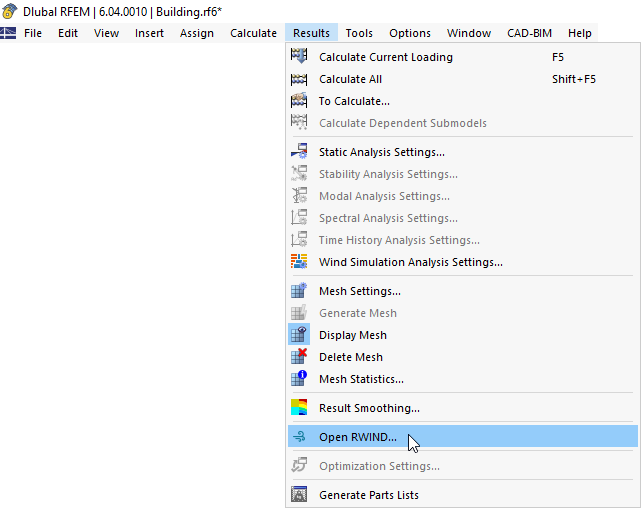

- eliminando i risultati di RWIND direttamente in RWIND (tramite "Apri in RWIND")
- modificando i parametri di input per RWIND (impostazioni dell'analisi della simulazione del vento, profilo del vento, o tipi per la simulazione del vento)
Questa opzione è disabilitata per default, poiché è molto pericolosa e solo gli utenti informati dovrebbero essere autorizzati ad usarla. Quando i dati del modello sono cambiati, si pone la questione di come distribuire adeguatamente i "vecchi" carichi sulla geometria del "nuovo" modello. Gli utenti devono giudicare da soli se i risultati sono ancora accettabili.
Modalità silenziosa o interattiva
L'ultima opzione "Esegui RWIND in modalità silenziosa" ti permette di eseguire il calcolo CFD solo in background di RFEM senza aprire RWIND.
Disabilitando questa opzione, è attiva una modalità interattiva. Dopo la generazione della mesh EF, RWIND si apre e il modello e i parametri di simulazione possono essere modificati direttamente lì. Possono essere visualizzati il rivestimento a riduzione, la mesh FE e altro. Dopo il calcolo del flusso del vento, i risultati possono essere visualizzati, incluse alcune funzionalità di post-processing non ancora disponibili in RFEM. Dopo aver salvato e chiuso RWIND, i risultati vengono importati nuovamente in RFEM, viene eseguita l'analisi strutturale e la visualizzazione dei risultati in RFEM avviene nello stesso modo che in modalità silenziosa.
