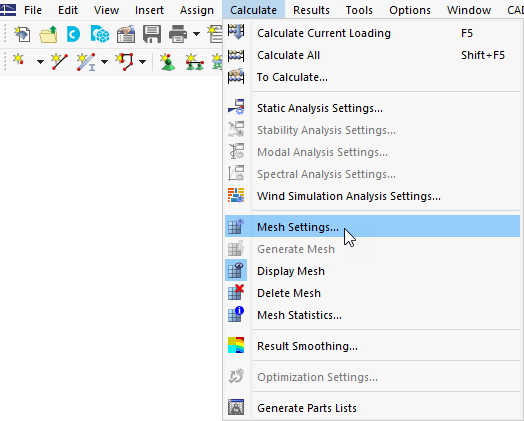

Um das Dialogfeld "Netzeinstellungen" zu öffnen, klicken Sie im Menü "Berechnen" auf "Netzeinstellungen".
Wählen Sie dann die Registerkarte "Windsimulation".
Die Einstellung in diesem Register gilt global für das gesamte Modell. Spezifische Einstellungen für die Windsimulation einzelner Objekte überschreiben diese globale Einstellung.
Shrink-Wrapping
In diesem Abschnitt werden die Shrink-Wrappings (SW) für das gesamte Modell festgelegt. Das Modell ist in zwei Gruppen unterteilt.
Die Gruppe "Haupttragwerk" enthält alle relevanten RFEM-Objekte, nämlich Stäbe, Flächen und Volumenkörper. Dieser Gruppe ist ein feineres Standard-SW zugewiesen.
Die Gruppe "Umgebungsobjekte" enthält sowohl IFC-Dateien als auch visuelle Objekte. Obwohl diesen Gruppen Standard-SWs zugewiesen sind, können diese bearbeitet oder ein neues SW erstellt und zugewiesen werden.
Das SW ist für das "Gelände" noch nicht verfügbar.
Geometrie-Darstellung im Windkanal
Wie in Kapitel Modell für Windsimulation erläutert, ist ein FEM-Modell für die CFD-Berechnung nicht geeignet. Stattdessen sollte die äußere Form der Struktur verwendet und gegebenenfalls umschlossen (Wrapped) werden. RFEM-Objekte, die diese Form bilden, können angepasst werden, um erforderliche Eigenschaften zu berücksichtigen oder die Performance zu verbessern.

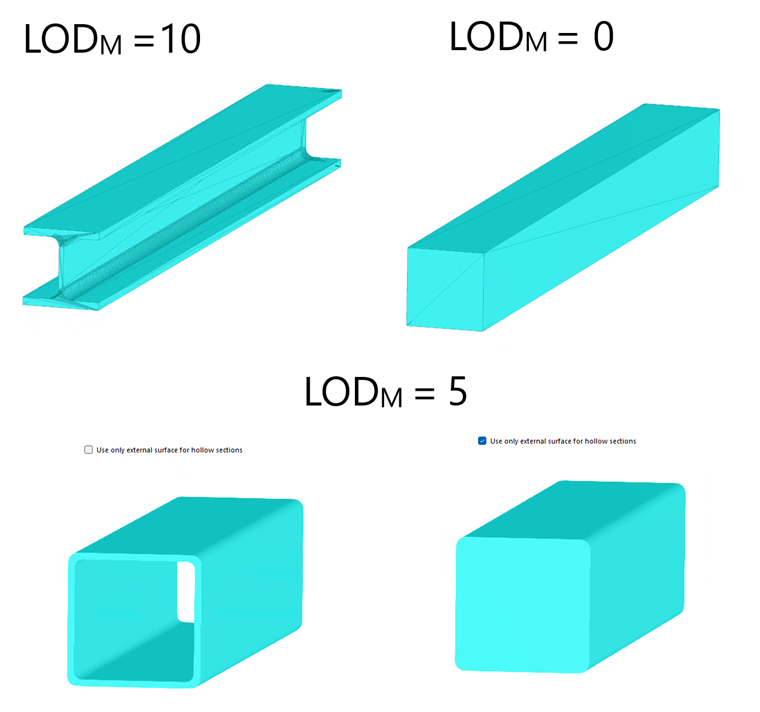

Für Stäbe kann der Detaillierungsgrad (Level of Detail) von 0 bis 10 eingestellt werden. Ein Stab-Detaillierungsgrad von 10 exportiert Stäbe mit ihrer exakten Form (d. h. dem Querschnitt). 0 exportiert die Stabform vereinfacht als rechteckigen Querschnitt, der die Umrisse der ursprünglichen Form umschließt. Weitere Details finden Sie unter [www.dlubal.com FAQ 4165].
Die Windströmung durch Hohlprofile spielt im Bauwesen in der Regel keine wichtige Rolle. Standardmäßig werden Hohlprofile durch ihre äußere Form dargestellt. Durch Deaktivieren der Option „Nur Außenfläche für Hohlprofile verwenden“ wird der Export der hohlen Form ermöglicht.
Die Option ‚Flächendicke berücksichtigen ab‘ ermöglicht es Ihnen, Flächen unter Berücksichtigung ihrer Dicken ab einem definierten Schwellenwert zu exportieren.
Optionen
Gelände

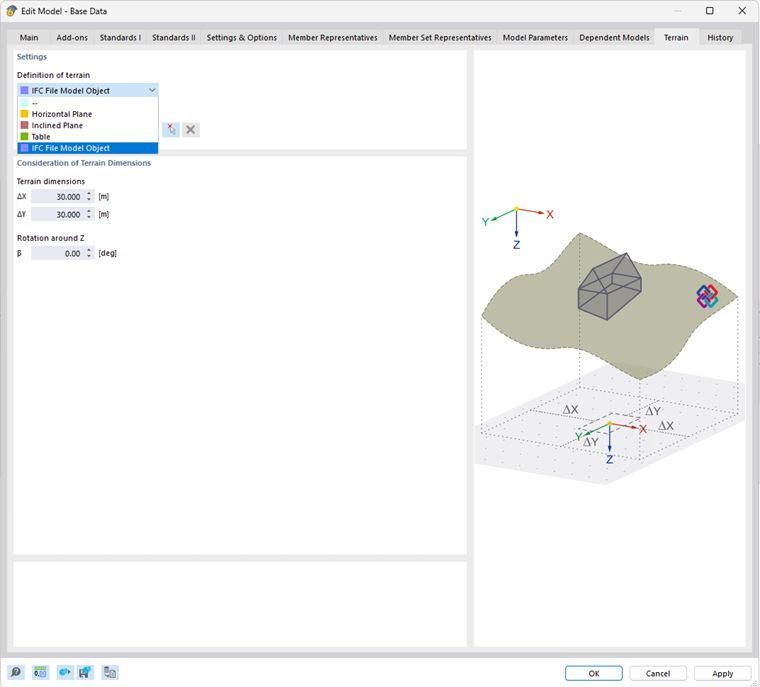

Die Option "Gelände" ermöglicht es Ihnen, die in RFEM 6 definierte Geländehöhe als Unterseite des Windkanals zu verwenden. Das Geländemodell kann in den "Basisdaten" im Register ‚Gelände‘ mithilfe von Ebenen, Tabellen oder einer IFC-Datei erstellt werden. Wenn eine IFC-Datei in den Basisdaten als Gelände verwendet wird, wird sie automatisch vom Export für die Windsimulation der Umgebungsbebauung ausgeschlossen. Ein durch eine horizontale Ebene definiertes Gelände kann nach oben oder unten verschoben werden, um einen Versatz zu erzeugen.
Ergebnisse beibehalten
Die Option "Windsimulationsergebnisse bei gelöschtem Netz beibehalten" ermöglicht es, die RWIND-Ergebnisse auch nach dem Löschen des Finite-Elemente-Netzes zu behalten. Die RWIND-Ergebnisse werden nur gelöscht durch:

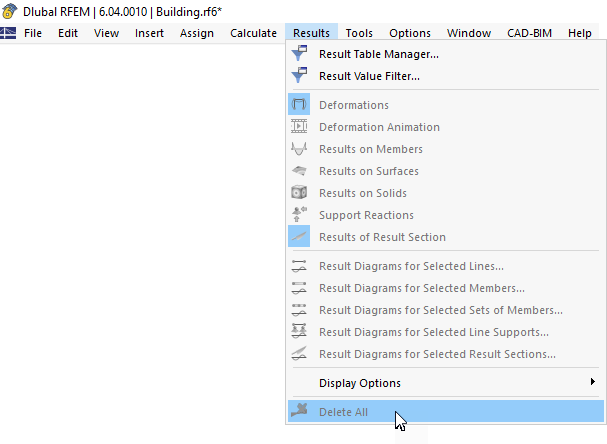

- Verwendung der Option "Alles löschen" in der Menüleiste.
- Deaktivieren der Option "Windsimulationsergebnisse bei gelöschtem Netz beibehalten"
- Löschen des Lastfalls (LF)

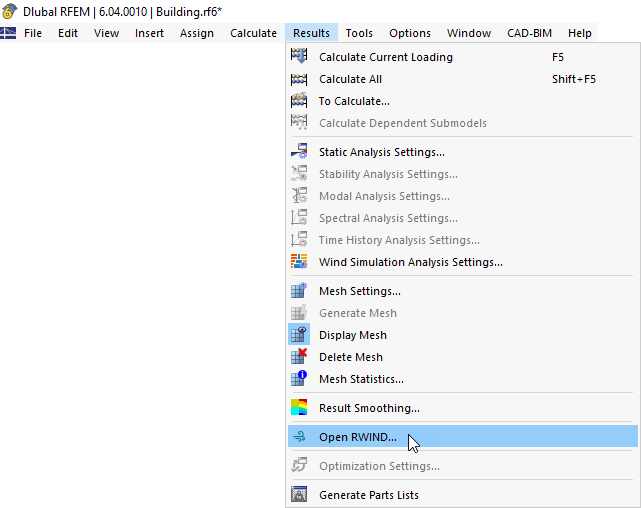

- Direktes Löschen der RWIND-Ergebnisse in RWIND (über "In RWIND öffnen")

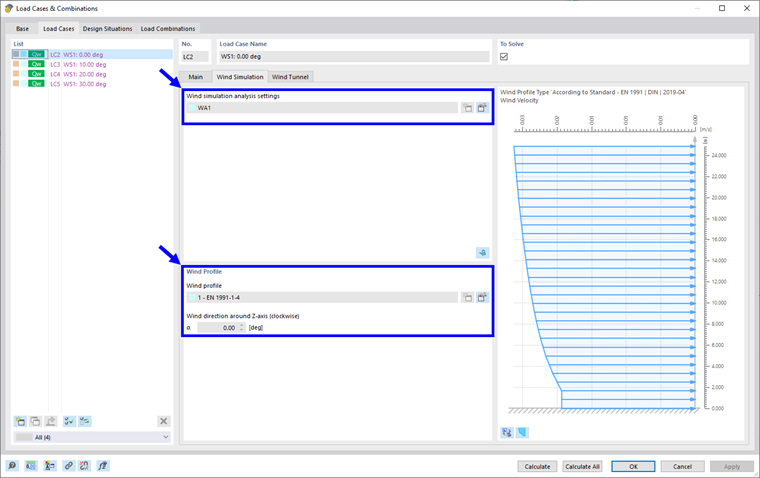

- Ändern der Eingabeparameter für RWIND (Einstellungen der Windsimulationsanalyse, Windprofil oder Typen für die Windsimulation)
Diese Option ist standardmäßig deaktiviert, da sie sehr riskant ist und nur von fachkundigen Anwendern genutzt werden sollte. Wenn die Modelldaten geändert werden, stellt sich die Frage, wie die "alten" Lasten angemessen auf die Geometrie des "neuen" Modells verteilt werden können. Der Anwender muss selbst beurteilen, ob die Ergebnisse noch akzeptabel sind.
Stiller oder interaktiver Modus
Die letzte Option, "RWIND im Silent Mode ausführen", ermöglicht die CFD-Berechnung im Hintergrund von RFEM, ohne dass sich das Programm RWIND öffnet.
Durch Deaktivieren dieser Option wird der interaktive Modus aktiviert. Nach der Generierung des FE-Netzes öffnet sich RWIND und die Modell- sowie Simulationsparameter können direkt in RWIND bearbeitet werden. Shrink-Wrapping, das FE-Netz und weitere Details lassen sich anzeigen. Nach der Berechnung der Windströmung können die Ergebnisse einschließlich einiger Post-Processing-Funktionen, die in RFEM noch nicht verfügbar sind, eingeblendet werden. Nach dem Speichern und Schließen von RWIND werden die Ergebnisse zurück nach RFEM importiert. Die statische Analyse wird durchgeführt und die Ergebnisanzeige in RFEM erfolgt auf dieselbe Weise wie im Silent Mode.
