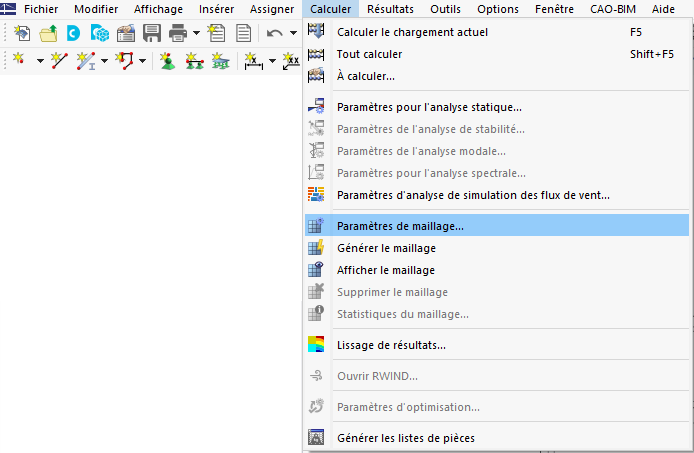

Pour ouvrir la boîte de dialogue « Paramètres du maillage », cliquez sur Paramètres du maillage dans le menu Calculer.

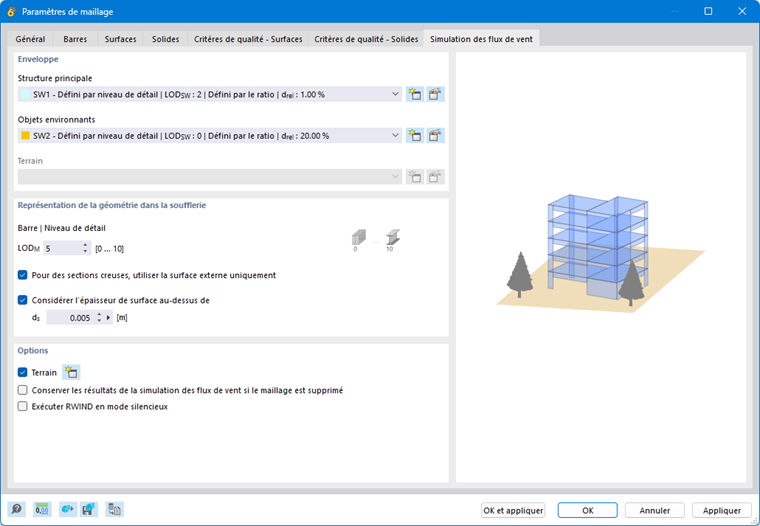

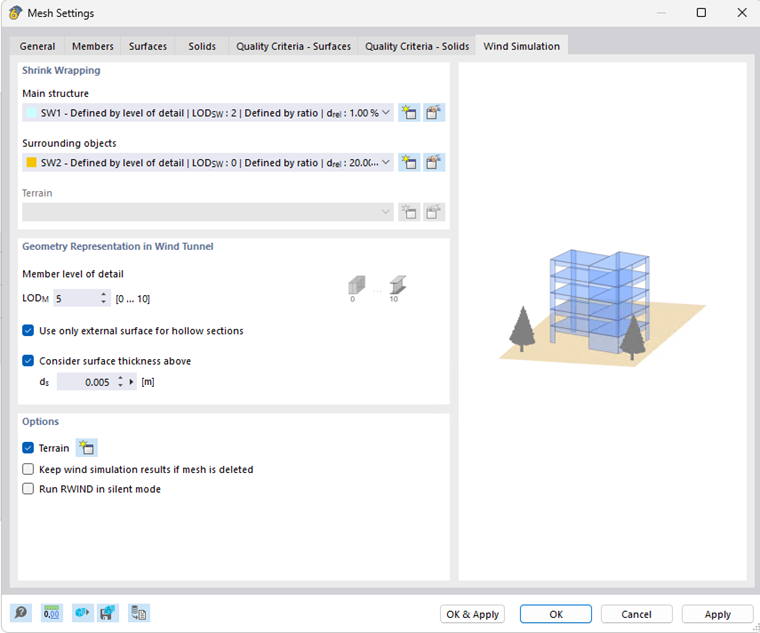

Ensuite, sélectionnez l’onglet Simulation des flux de vent.
Le paramètre dans cet onglet est Global pour l'ensemble du modèle. Les paramètres spécifiques de simulation du vent pour des objets individuels remplacent ce paramètre Global.
Enveloppe
Dans cette section, des enveloppes sont définies pour l’ensemble du modèle. Le modèle est divisé en deux groupes.
Le groupe « Structure principale » contient tous les objets pertinents de RFEM (barres, surfaces et solides). Une enveloppe par défaut plus fine est assignée à ce groupe.
Le groupe « Objets environnants » contient des fichiers IFC et des objets visuels. Bien que des enveloppes par défaut soient assignées à ces groupes, elles peuvent être modifiées, ou une nouvelle enveloppe peut être créée et assignée.
Pour le « Terrain », l’enveloppe n'est pas encore disponible.
Représentation géométrique dans la soufflerie
Comme expliqué dans le chapitre Modèle pour la simulation du vent, un modèle EF n'est pas adapté au calcul CFD. À la place, la forme extérieure de la structure doit être utilisée et finalement enveloppée. Les objets RFEM créant cette forme peuvent être ajustés afin de considérer les propriétés requises ou d'améliorer les performances.

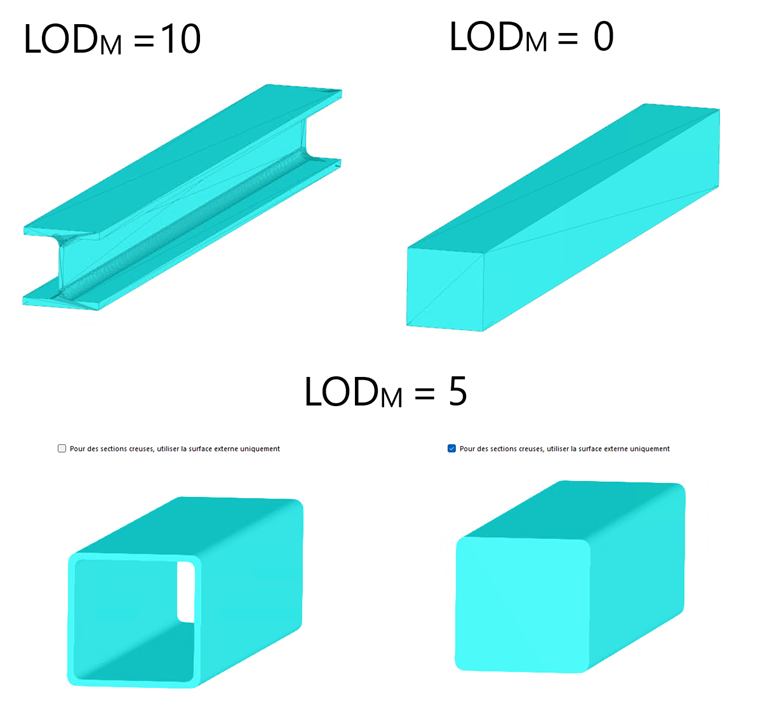

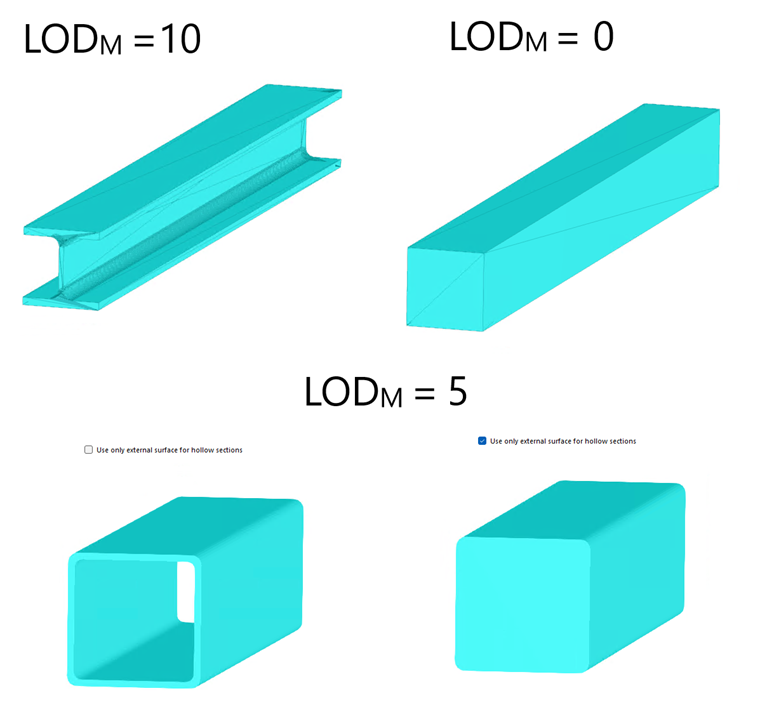

Pour les barres, le niveau de détail des barres peut être défini de 0 à 10. Le niveau de détail 10 exporte les barres avec une forme précise (c’est-à-dire la section). 0 exporte la forme de la barre simplifiée avec une section rectangulaire qui enveloppe les contours de la forme originale. Pour en savoir plus, voir cette FAQ.
Le flux d’air à travers des sections creuses ne joue généralement pas un rôle important dans le génie civil. Par défaut, les sections creuses sont représentées par leur forme extérieure. Désactiver l’option « Utiliser uniquement la surface externe pour les sections creuses » permet d’exporter la forme creuse.
L’option « Considérer l’épaisseur de surface au-dessus » permet d’exporter les surfaces en tenant compte de leurs épaisseurs à partir d’une valeur de seuil définie.
Options
Terrain

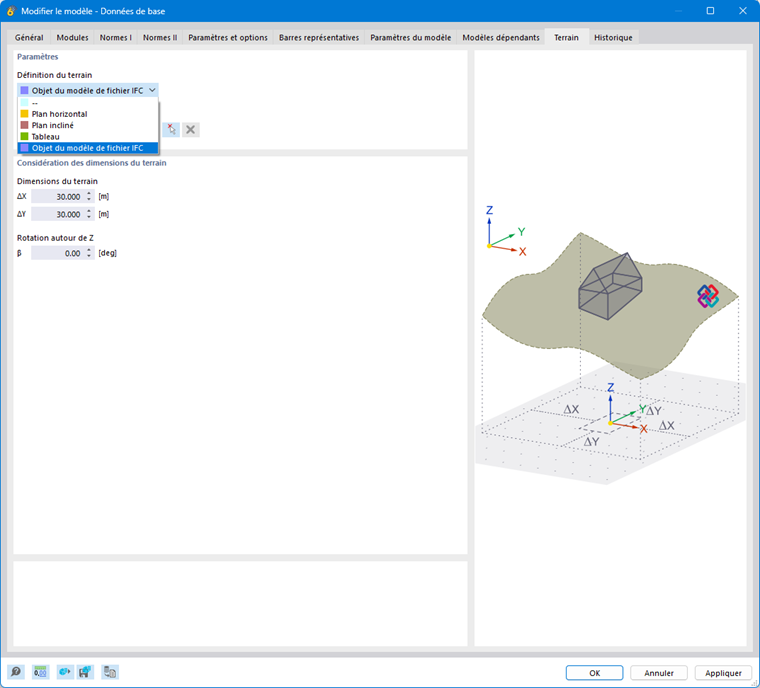

L’option « Terrain » vous permet d’utiliser la géométrie du terrain définie dans RFEM 6 comme fond de la soufflerie. Le modèle de terrain peut être créé dans les « Données de base » dans l’onglet « Terrain » à l’aide de plans, de tableaux ou d’un fichier IFC. Lorsqu’un fichier IFC est utilisé comme terrain dans les Données de base, il est automatiquement exclu de l’exportation pour le calcul de la simulation des flux de vent parmi les structures environnantes. Le terrain défini par un plan horizontal peut être déplacé vers le haut ou vers le bas pour créer un décalage.
Conserver les résultats
L’option « Conserver les résultats de la simulation des flux de vent si le maillage est supprimé » permet de conserver les résultats RWIND même après avoir supprimé le maillage EF. Les résultats RWIND seront supprimés uniquement par les options suivantes :

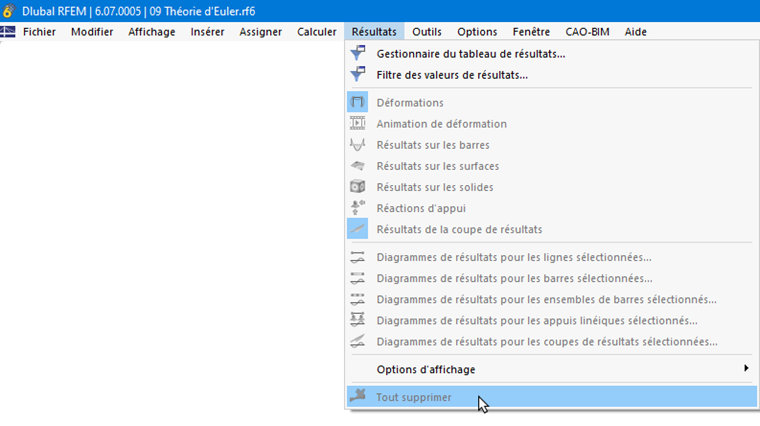

- Utiliser l’option « Tout supprimer » dans la barre d’outils « Menu »
- décocher l’option « Conserver la simulation des flux de vent si le maillage est supprimé »
- supprimer le CC

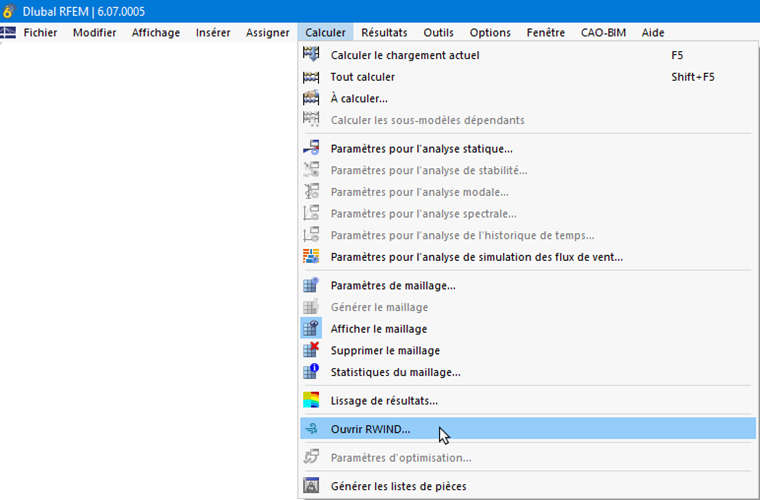

- supprimer directement les résultats RWIND dans RWIND (via « Ouvrir dans RWIND »)
- modifier les paramètres d’entrée pour RWIND (paramètres d’analyse de la simulation du vent, profil du vent, ou types pour la simulation des flux de vent)
Cette option, très risquée, doit être réservée aux utilisateurs aguerris et est désactivée par défaut. Lorsque les données du modèle sont modifiées, la question se pose de savoir comment distributer adéquatement les « anciennes » charges sur la géométrie du « nouveau » modèle. Les utilisateurs doivent juger eux-mêmes si les résultats sont encore acceptables.
Mode silencieux ou interactif
La dernière option « Exécuter RWIND en mode silencieux » vous permet de lancer le calcul CFD uniquement en arrière-plan de RFEM sans ouvrir RWIND.
Si vous désactivez cette option, un mode interactif est actif. Après la génération du maillage EF, RWIND est ouvert et le modèle et les paramètres de simulation peuvent y être modifiés directement. L’enveloppe, le maillage EF, et plus peuvent être affichés. Après le calcul de l’écoulement du vent, les résultats peuvent être affichés, y compris certaines fonctionnalités de post-traitement non disponibles dans RFEM. Après enregistrement et fermeture de RWIND, les résultats sont importés de nouveau dans RFEM, le calcul de structure est effectué, et l’affichage des résultats dans RFEM suit de la même manière qu’en mode silencieux.
